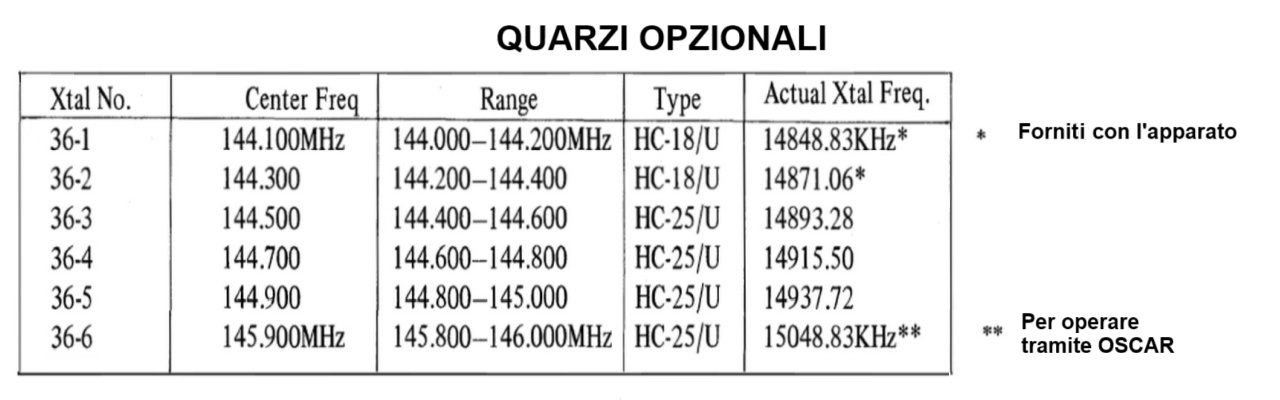

IC-202S, Icom, Inoue Communication Equipment Corp. - Osaka, Giappone - 1979. L'IC-202S era un ricetrasmettitore portatile commercializzato dalla ICOM verso la fine degli anni '70 il quale rispetto alle due versioni precedenti, IC-202 e IC-202E, disponeva del tono in CW e l'aggiunta del modo operativo LSB. A seconda dei quarzi inseriti negli appositi zoccoli, l'IC-202S operava su segmenti di 200 kHz sulla gamma amatoriale 144 - 146 MHz. L'apparecchio era di dimensioni e peso contenuti, era dotato di un'antenna a stilo estendibile, di un connettore SO-239 per collegare un'antenna esterna (da 50 Ohm), di batterie entro contenute e poteva operare nelle modalità CW, USB e LSB con una potenza di uscita di 3 W di picco (p.e.p.) in radio frequenza. Il ricevitore dell'IC-202S era una supereterodina a singola conversione con Frequenza Intermedia a 10,7 MHz con sintonia analogica, l'uscita audio era di 1 W su altoparlante da 8 Ohm (o su cuffie se collegate), l'impedenza del microfono dinamico tipo in dotazione era di 600 Ohm. La copertura in frequenza era da 144 a 146 MHz, ma con il ricetrasmettitore venivano forniti solo due quarzi (36-1 e 36-2) che coprivano i due segmenti da 200 kHz da 144,000 a 144,200 e da 144,200 a 144,400 MHz. Per estendere la frequenza operativa erano a disposizione due zoccoli nei quali si potevano inserire altrettanti quarzi che ampliavano la copertura di 200 kHz cadauno. Vedi tabellina seguente): L'alimentazione poteva essere fornita dalle 9 batterie a stilo da 1,5 V tipo C entro contenute oppure da una sorgente esterna da 13,8 Vcc connessa tramite apposito spinotto. Il consumo era di max 250 mA in ricezione e di 750 mA in trasmissione. Le dimensioni erano: 6,1 x 18,3 x 16,2 cm e il peso era di 2 Kg con batterie inserite. Verso la fine degli anni '80 salivo sulle cime da 2000 metri delle Prealpi della mia zona con questo RTX nello zaino, con microfono e cuffie, con una batteria al piombo da 12V / 7 Ah, con un'antenna direttiva a due elementi ripiegabile tipo HB9 e un lungo paletto di alluminio ricavato da due vecchie racchette da sci infilate una nell'altra. Con questa attrezzatura sono riuscito a collegare in SSB molti OM da Palermo, dalla Puglia, da Roma e una volta anche un corrispondente che trasmetteva dal Monviso, la montagna più alta delle Alpi Cozie in Piemonte. © IK3HIA, 2004 - 2025
Click on the images to enlarge Clicca sulle immagini per ingrandire

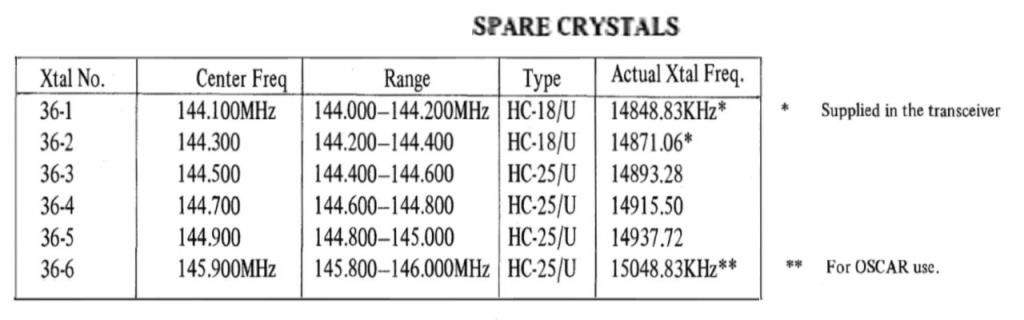

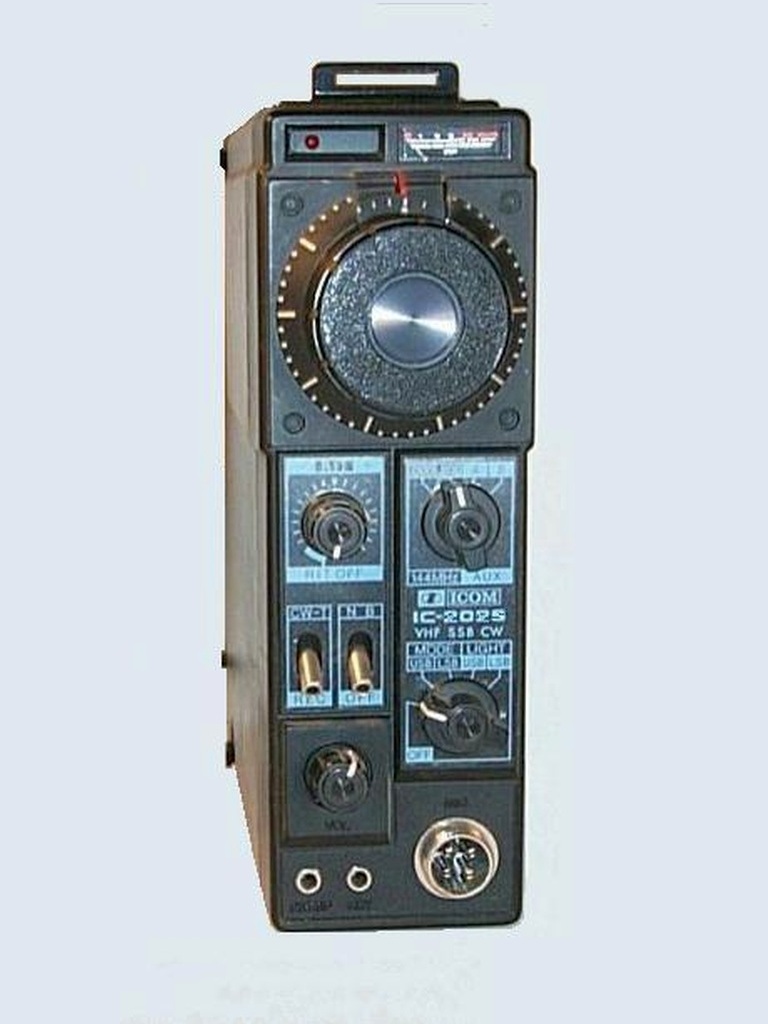

IC-202S, Icom, Inoue Communication Equipment Corp. - Osaka, Japan - 1979. The IC-202S was a portable transceiver marketed by ICOM in the late 1970s. Compared to the two previous versions, the IC-202 and IC-202E, it featured a CW tone and the addition of the LSB operating mode. Depending on the crystals inserted into its sockets, the IC-202S operated in 200 kHz segments on the 144 - 146 MHz amateur band. The device was compact and lightweight, equipped with an extendable whip antenna, an SO-239 connector for connecting an external antenna (50 Ohm), built-in batteries, and could operate in CW, USB, and LSB modes with a peak output power of 3 W at RF power. The IC-202S receiver was a single-conversion superheterodyne with an IF of 10.7 MHz with analog tuning, the audio output was 1 W on an 8 Ohm speaker (or on headphones if connected), the impedance of the supplied dynamic microphone was 600 Ohm. The frequency coverage was from 144 to 146 MHz, but the transceiver came with only two crystals (36-1 and 36-2), covering the two 200 kHz segments from 144.000 to 144.200 and from 144.200 to 144.400 MHz. To extend the operating frequency, two sockets were available into which two additional crystals could be inserted, extending the coverage by 200 kHz each. See the following table: Power could be supplied by the nine internal 1.5 V C-type batteries or by an external 13.8 V DC source connected via a special jack. Current consumption was a maximum of 250 mA in reception and 750 mA in transmission. Dimensions were 2.4 x 7.2 x 6.38 in, and it weighed 4.41 lb with batteries inserted. In the late 1980s, I climbed some 6,600-foot peaks in the Alpine foothills located at north of my hometown with this RTX in my backpack, along with a microphone and headphones, a 12 V / 7 Ah lead-acid battery, a foldable two-element HB9-type directional antenna, and a long aluminum pole made from two old ski poles inserted inside each other. With this equipment I was able to contact many OMs in SSB from Palermo, Puglia, Rome and once even a correspondent who was transmitting from Monviso, the highest mountain of the Cottian Alps in Piedmont. © IK3HIA, 2004 - 2025
