Radio Allocchio Bacchini mod. 415 - Italy 1949

Click on the images to enlarge  - Clicca sulle immagini per ingrandirle

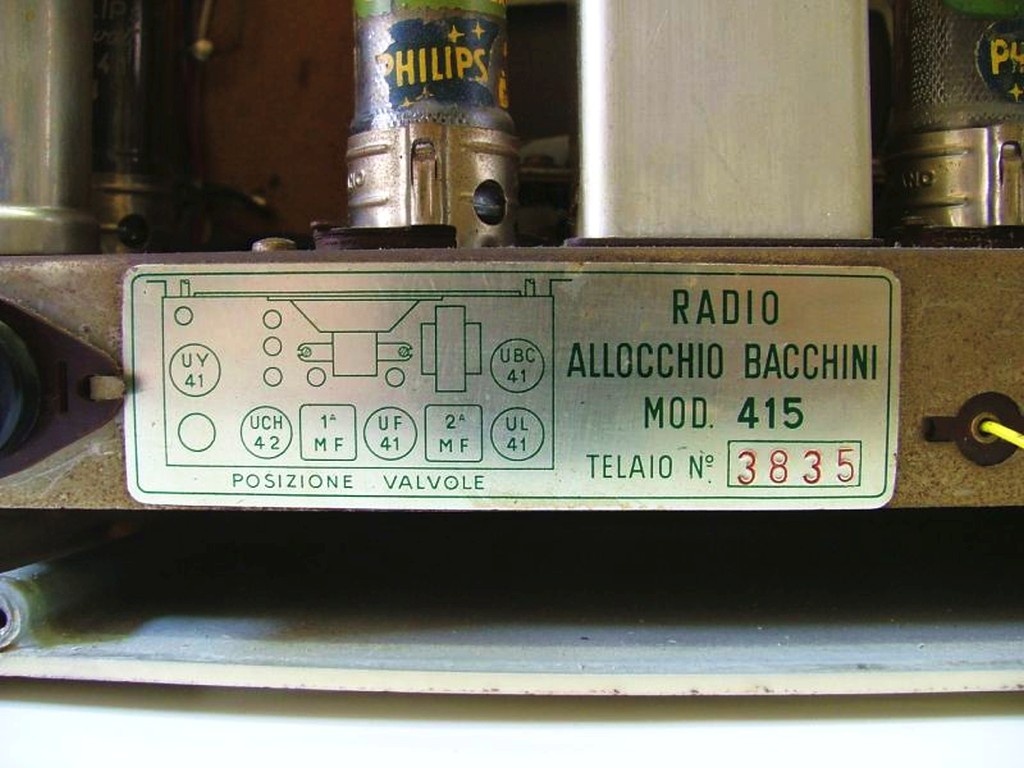

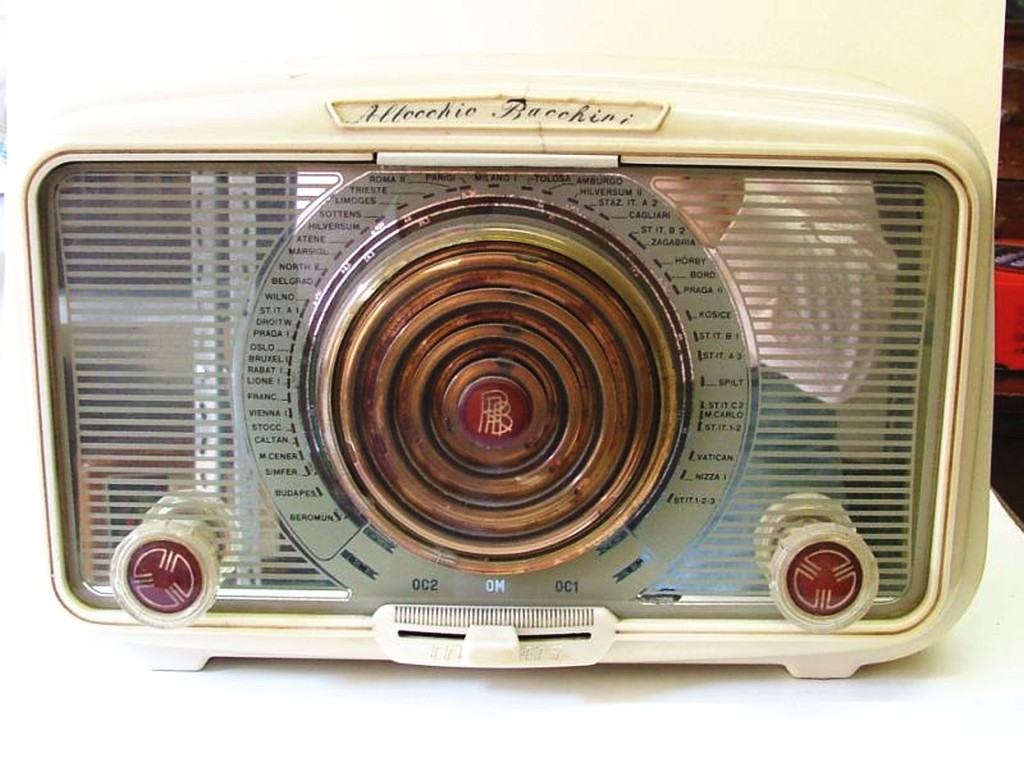

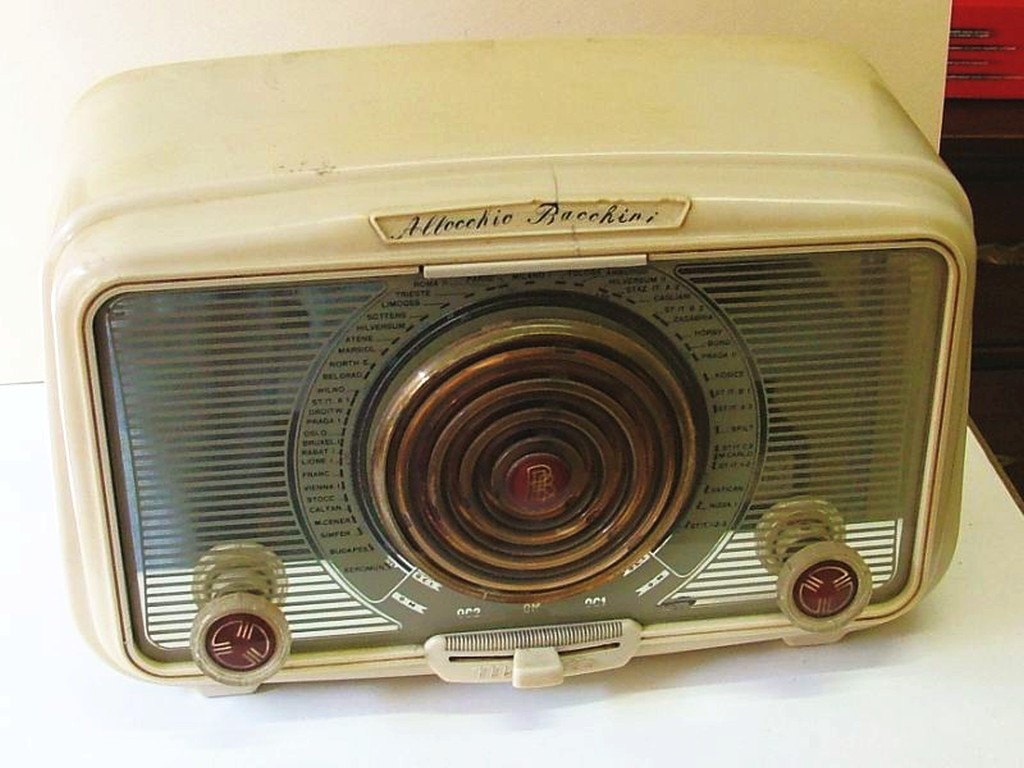

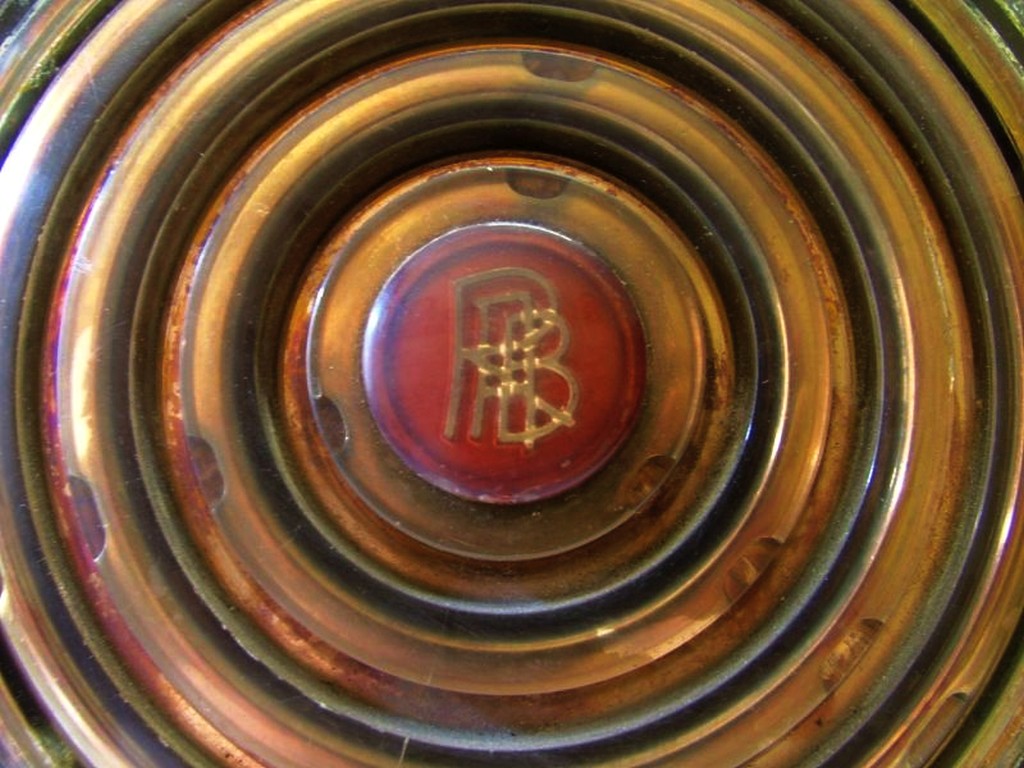

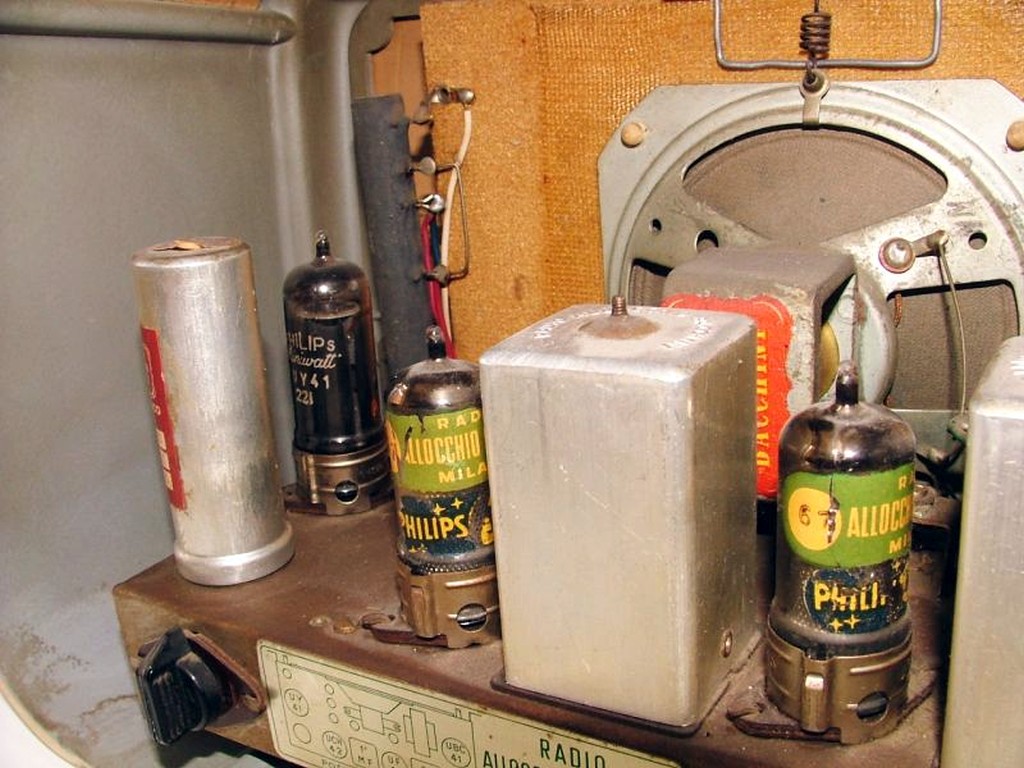

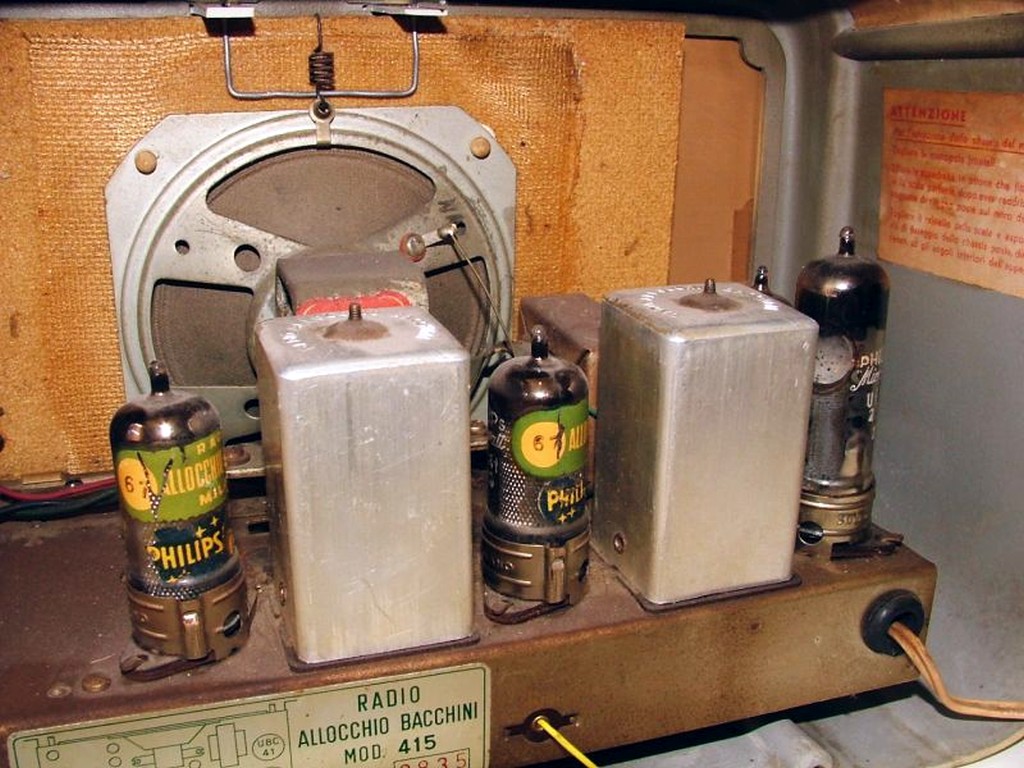

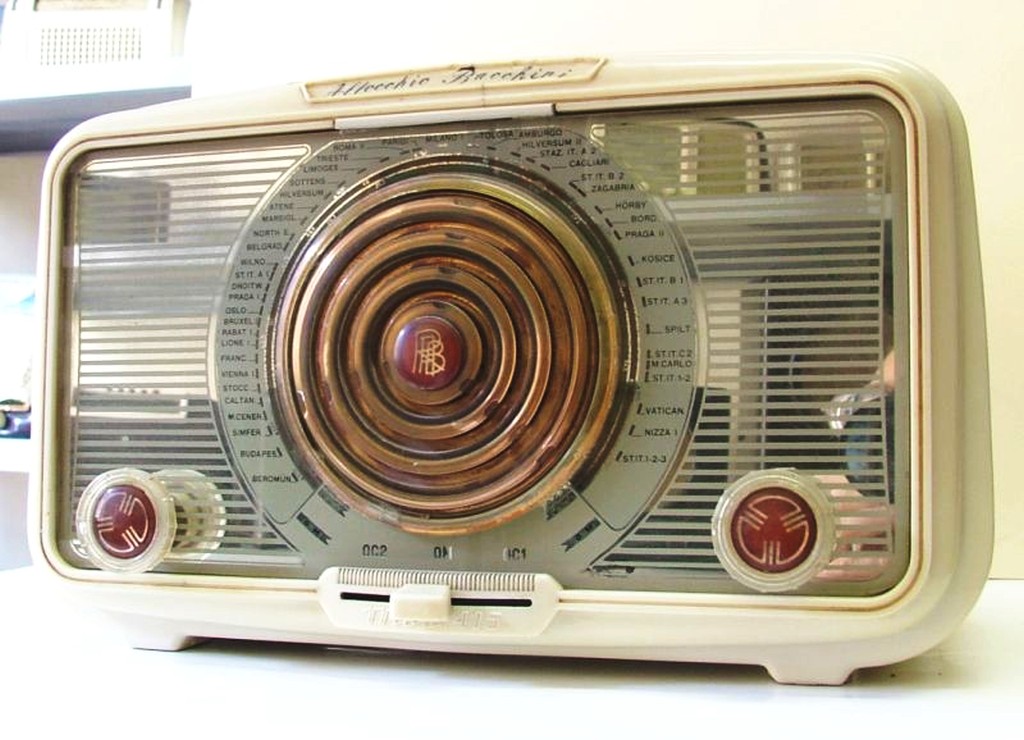

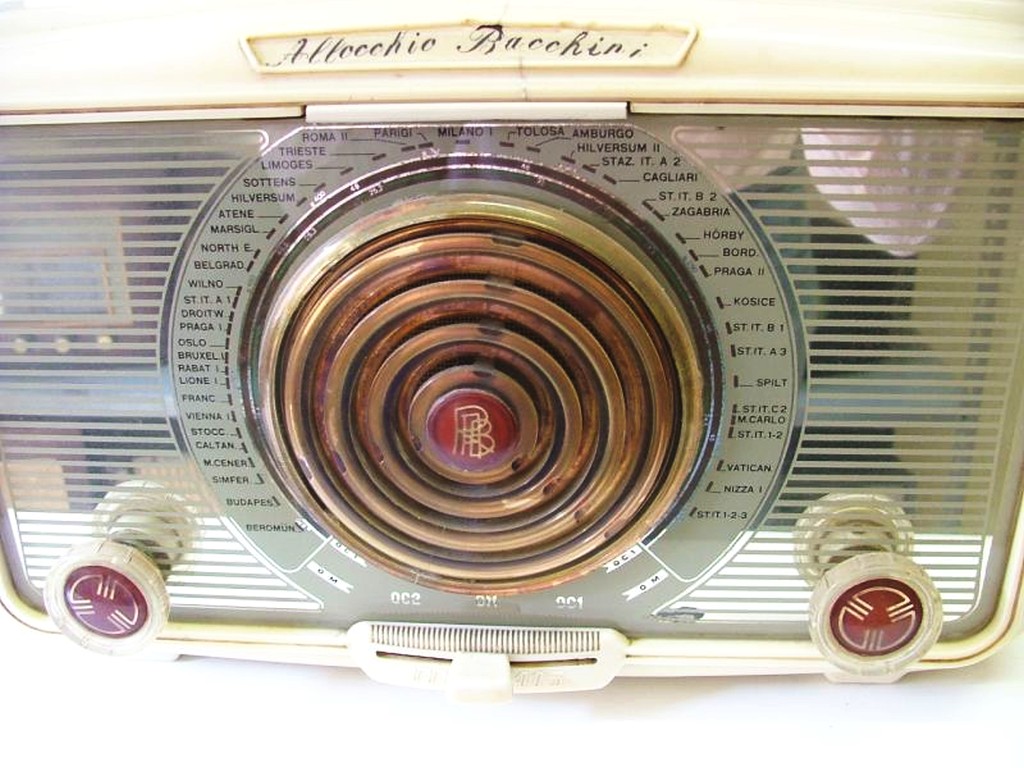

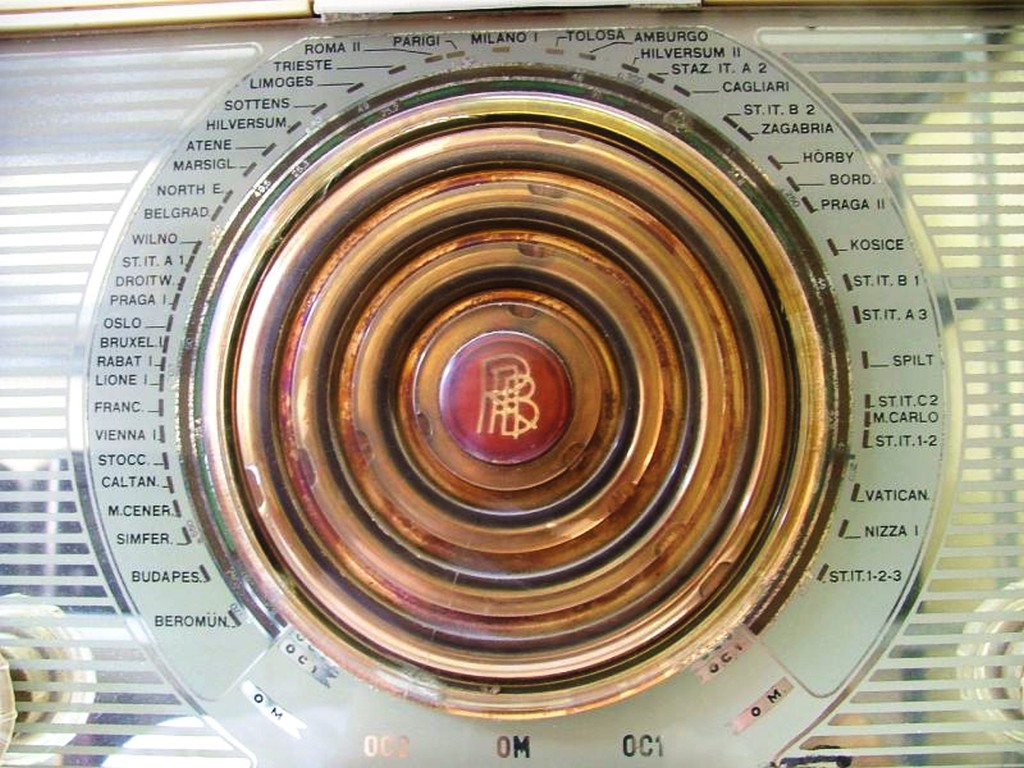

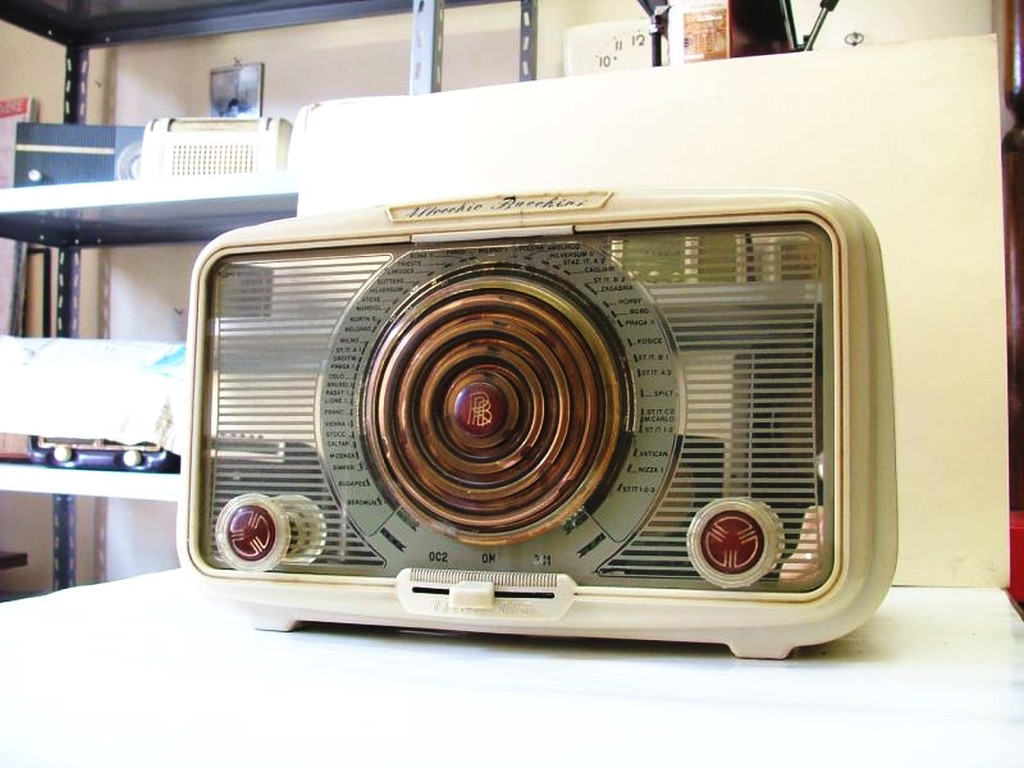

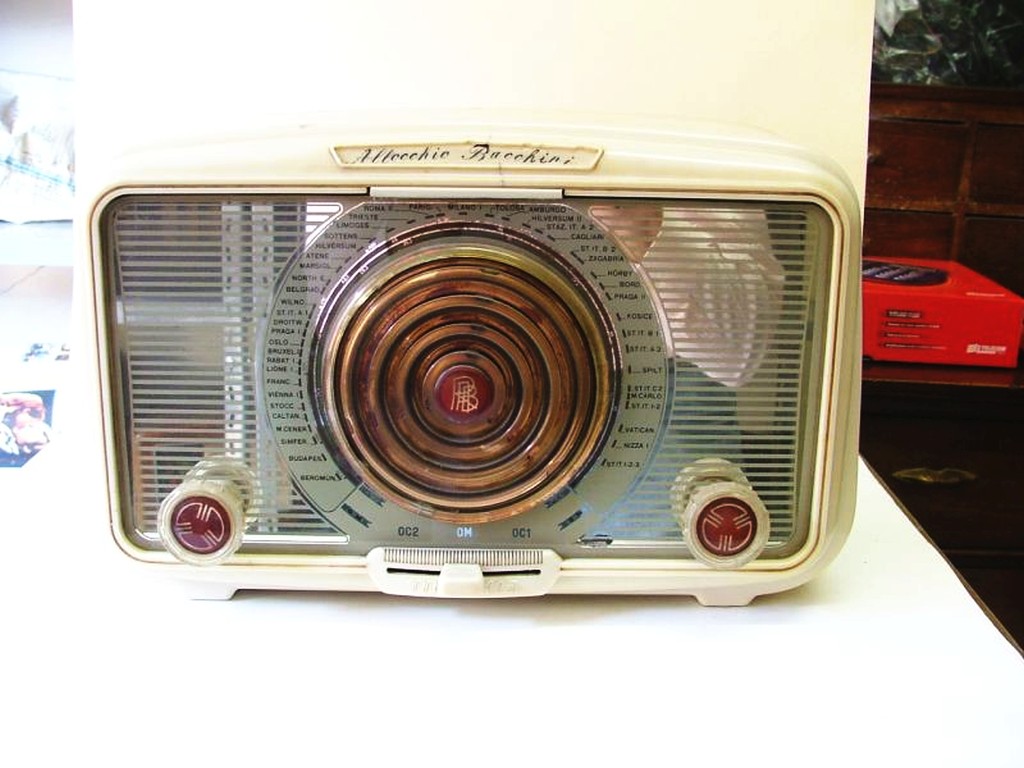

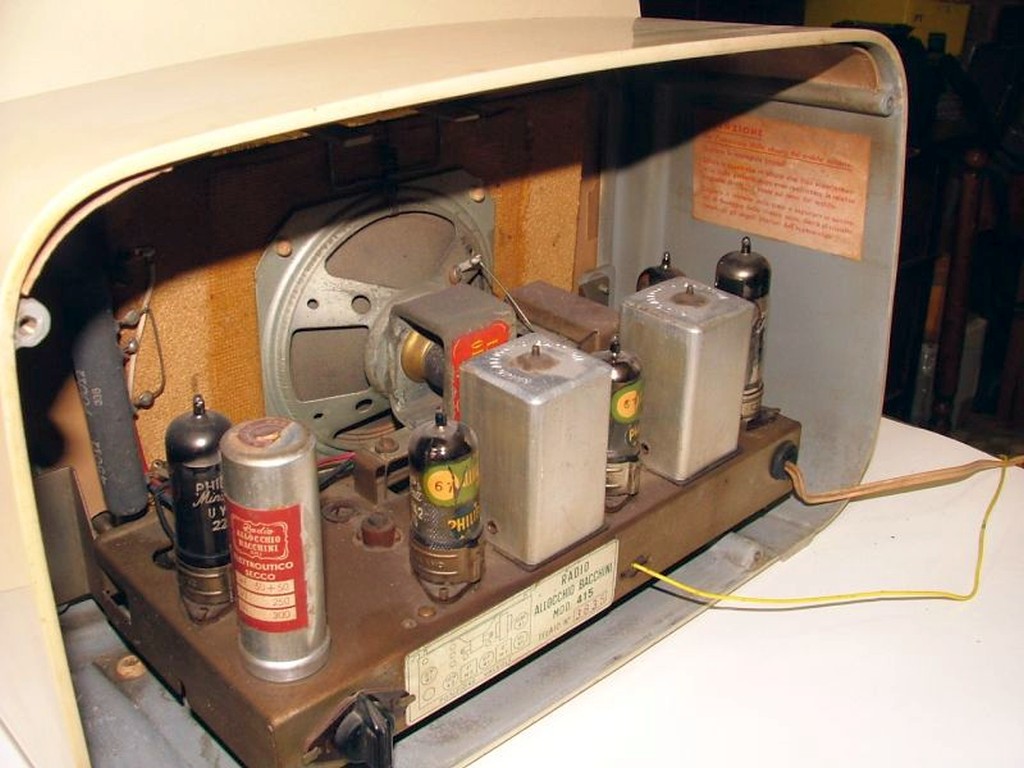

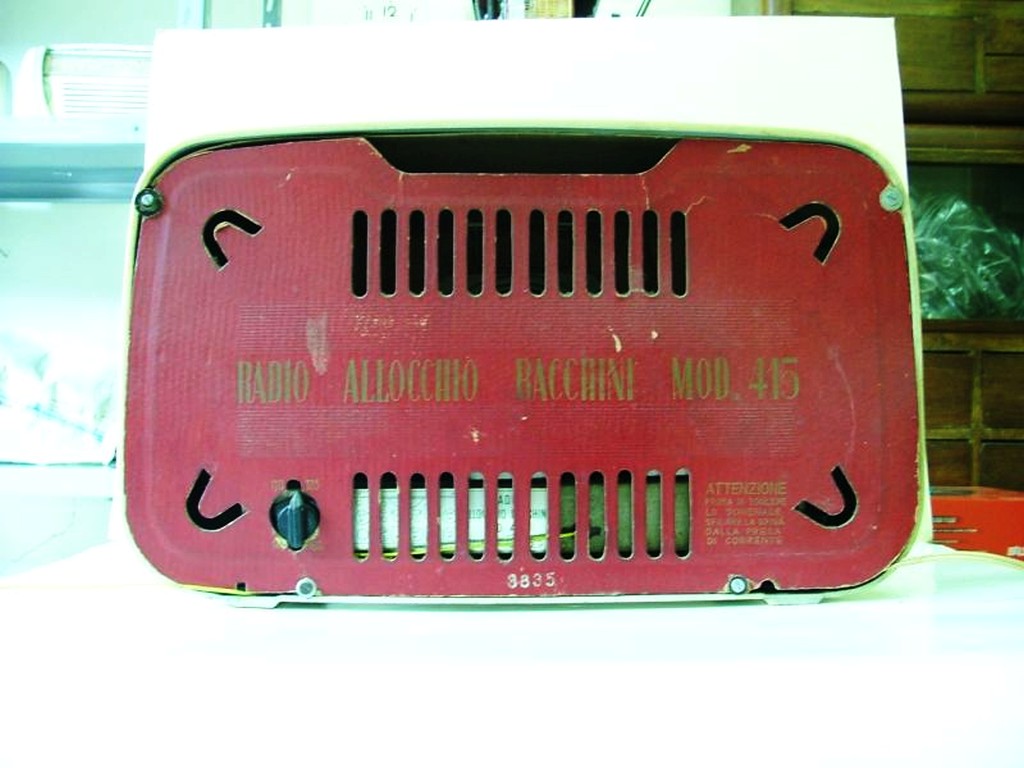

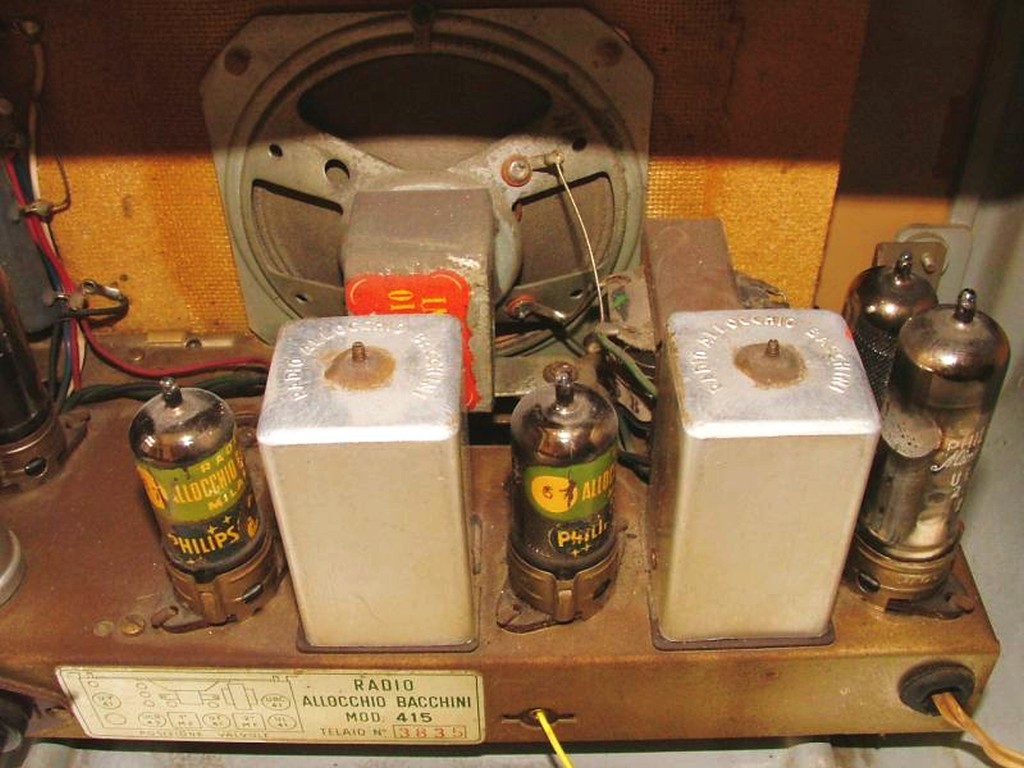

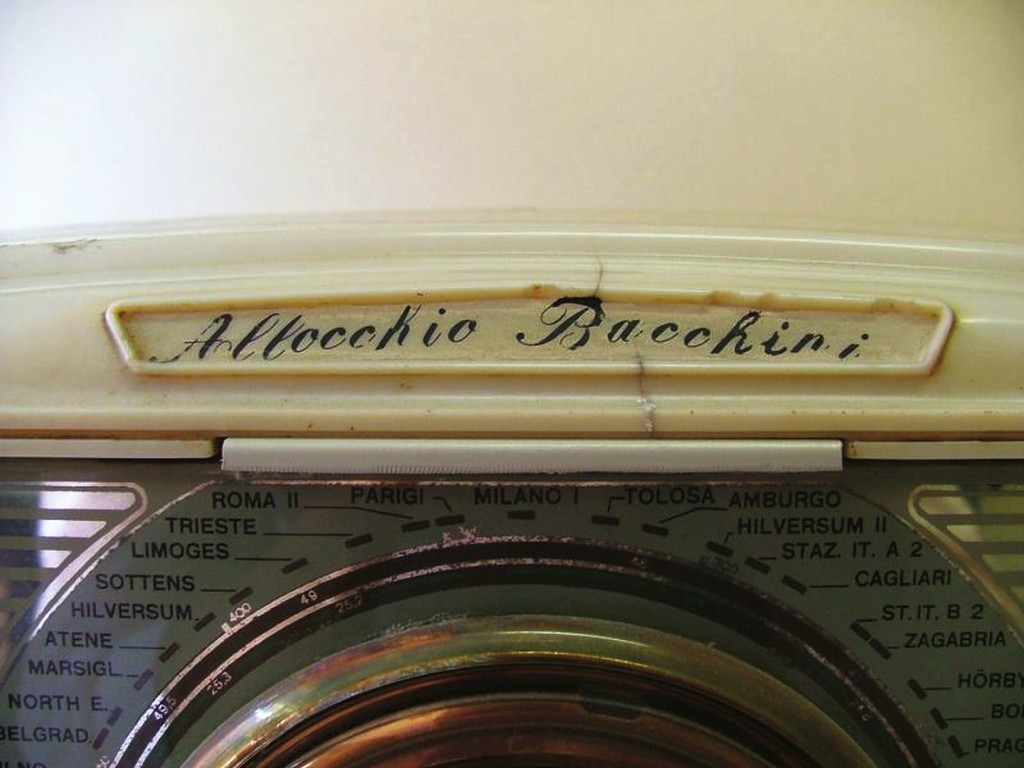

Radio Allocchio Bacchini mod. 415 - Italy 1949. Superheterodyne receiver made in the 40's end. It receives the Medium-wave and two range of Short short waves  with selection through frontal lever. In the circuit are used five Rimlock series tubes: UCH42 (frequency converter), UF41 (IF),  UBC41 (detector amd AF preamplifier),  UL41 (power AF end stage), UY41 (rectifier). The power supply of my copy can accept  110 - 160 Vac net. Galactite case (old kind of plastic) with strange frontal mirror dial that encloses also the loudspeaker grill, volume and tuning controls; pierced back panel in red cardboard. Dimensions 34x22x15 cm.
Radio Allocchio Bacchini mod. 415 - Italy 1949. Ricevitore supereterodina della fine anni '40. Riceve le Onde Medie e due gamme di onde corte Corte con selezione tramite leva frontale. Impiega cinque valvole serie Rimlock: una UCH42 come convertitrice, una UF41 in media frequenza, la UBC41 come rivelatrice e preamplificatrice di bassa frequenza, la UL41 come finale audio e la UY41 come raddrizzatrice. L'alimentazione dell'esemplare in mio possesso a 110 - 160 V. Mobile in galatite (vecchio tipo di materia plastica) con strana scala parlante a specchio frontale che racchiude anche la griglia dell'altoparlante, il controllo del volume e della sintonia; pannello posteriore forato in cartone rosso. Dimensioni cm 34x22x15.
click to enlarge - clicca per ingrandire click to enlarge - clicca per ingrandire click to enlarge - clicca per ingrandire
click to enlarge - clicca per ingrandire click to enlarge - clicca per ingrandire click to enlarge - clicca per ingrandire
click to enlarge - clicca per ingrandire click to enlarge - clicca per ingrandire click to enlarge - clicca per ingrandire
click to enlarge - clicca per ingrandire click to enlarge - clicca per ingrandire click to enlarge - clicca per ingrandire
click to enlarge - clicca per ingrandire click to enlarge - clicca per ingrandire click to enlarge - clicca per ingrandire

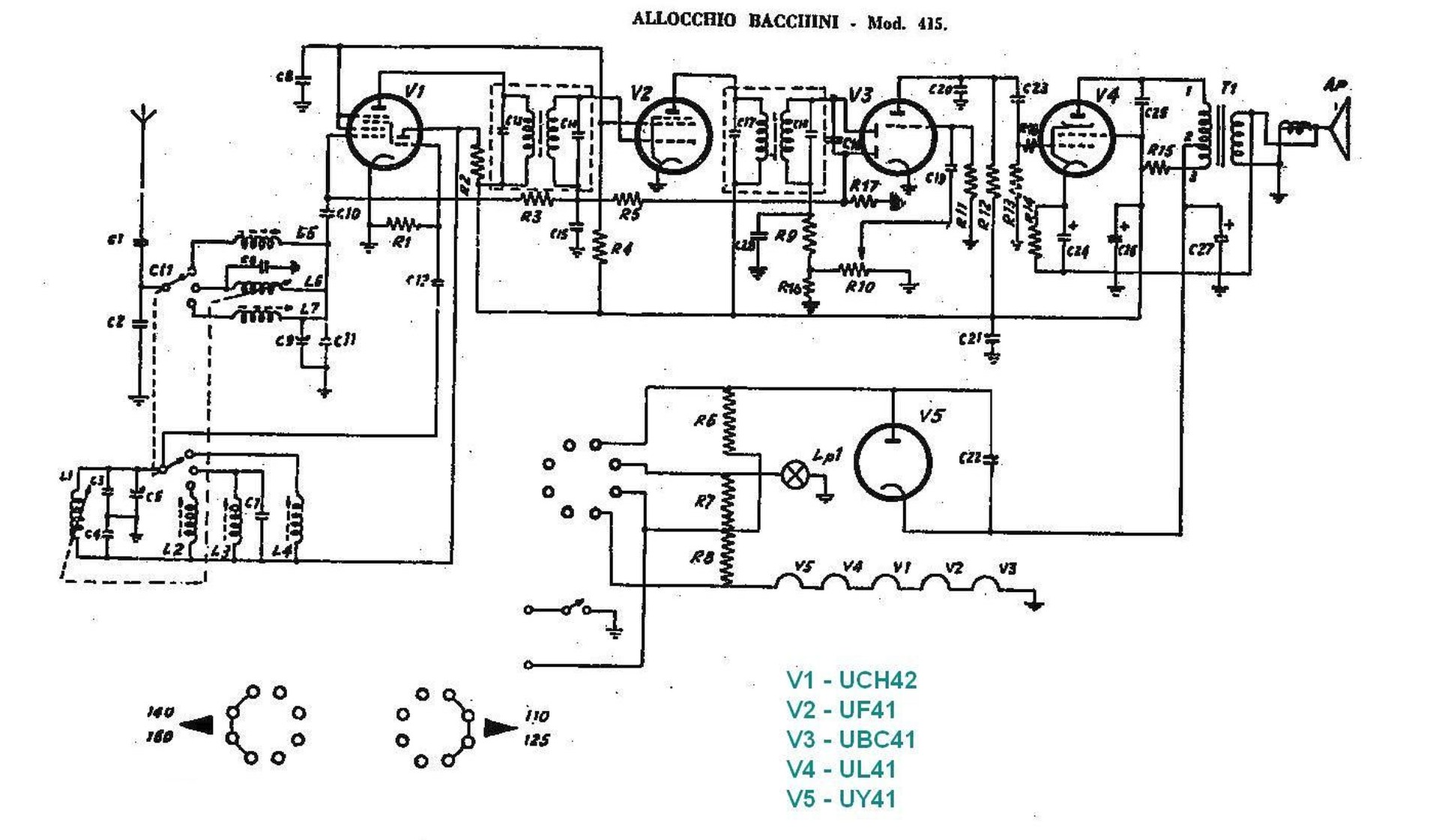

click to enlarge - clicca per ingrandire click for the schematic - clicca per vedere lo schema click to enlarge - clicca per ingrandire
