CGE RV331 "Gabbiano" Italy - 1963

English		Italiano
Click on the image to enlarge Clicca sull'immagine per ingrandire
CGE RV331 "Gabbiano" - Compagnia Generale di Elettricità, Milano - Italia - 1963. Ricevitore supereterodina con ricezione di Onde Medie, Modulazione di Frequenza e l'audio TV suddiviso in due gamme VHF. La radio utilizza sei valvole della serie miniatura noval: ECC85, ECH81, EF89, EABC80, EL84, UY85. La Frequenza Intermedia in AM è a 468 kHz, la FI in FM è a 10,7 MHz. La commutazione di gamma avviene tramite una pulsantiera a 4 tasti: OM, TV1, MF, TV2. I vari componenti del circuito sono montati su un circuito stampato. Il mobile è in plastica bicolore con la scala parlante rettangolare sulla parte bassa del frontale. L'altoparlante è magnetodinamico con forma ellittica. Le due manopole del volume e della sintonia sono poste rispettivamente a sinistra e a destra della scala parlante mentre la pulsantiera è nel mezzo. La radio è alimentatala con rete elettrica tramite un autotrasformatore, pertanto uno dei capi della rete è connesso al telaio. La tensione di rete è selezionabile tra: 120, 140, 160, 180 e 220 Vac. Le dimensioni della radio sono: 38 x 20 x 17 cm e il peso è di 3 kg. IK3HIA © 2016 - 2025.

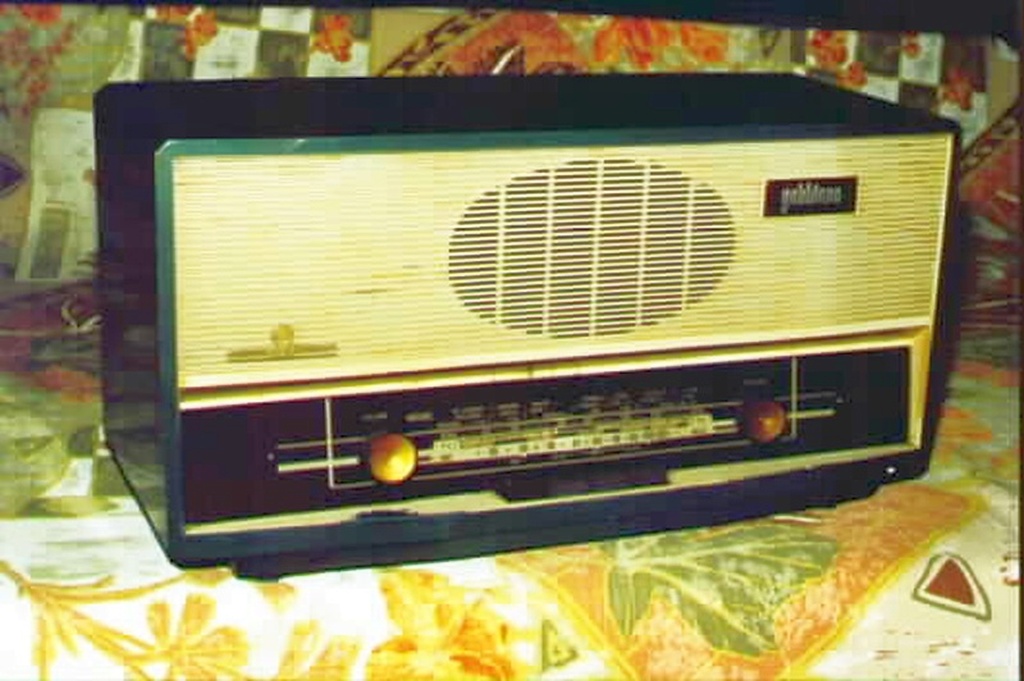

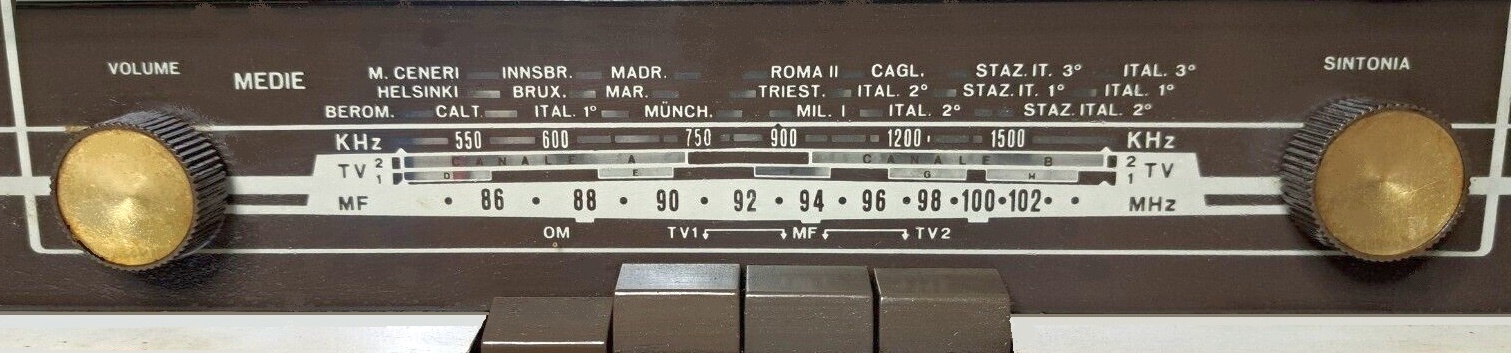

CGE RV331 "Gabbiano" - General Electricity Company, Milan - Italy - 1963. Superheterodyne receiver with broadcast reception, Frequency Modulation, and TV audio divided into two VHF bands. The radio uses six miniature Noval series vacuum tubes: ECC85, ECH81, EF89, EABC80, EL84, and UY85. The AM IF is 468 kHz, and the FM IF is 10.7 MHz. Band switching is via a four-button keypad: MW, TV1, MF, and TV2. The various circuit components are mounted on a printed circuit board. The cabinet is made of two-tone plastic with a rectangular dial on the lower part of the front panel. The speaker is an elliptical magnetodynamic type. The volume and tuning knobs are located respectively to the left and right of the dial, while the keypad is in the middle. The radio is powered by an autotransformer, so one end of the power supply is connected to the chassis. The mains voltage can be selected from 120, 140, 160, 180, and 220 VAC. The radio's dimensions are 15 x 7.9 x 6.7 inches and it weighs 6 lb 9.7 oz. IK3HIA © 2016 - 2025.
