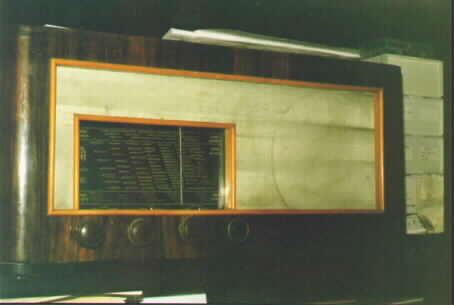

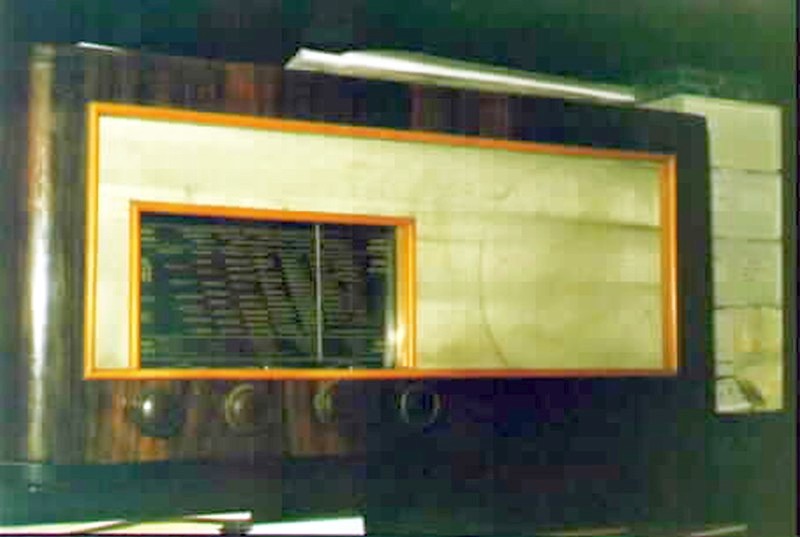

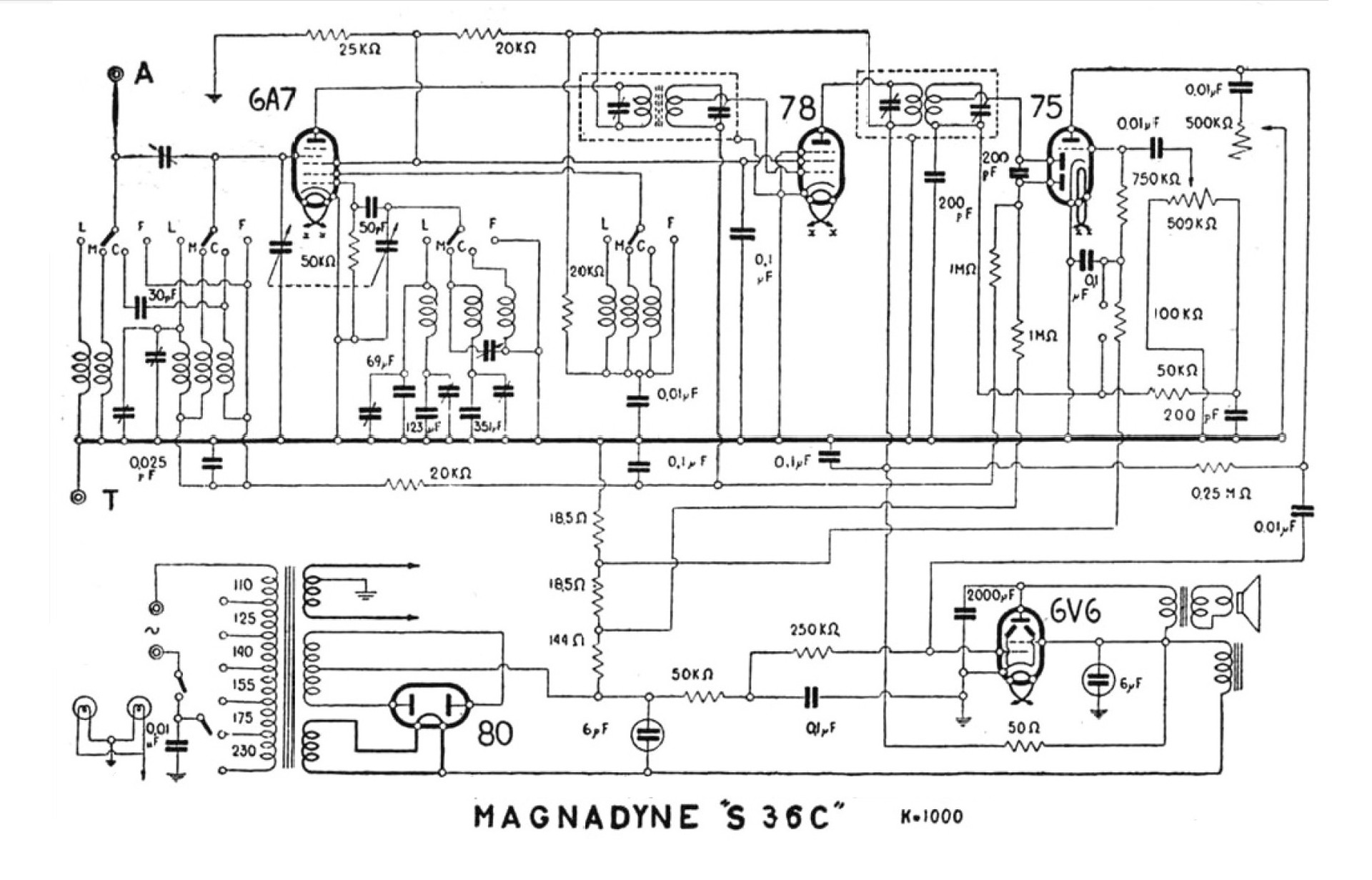

Magnadyne mod. S36c - Torino, Italia - 1939. Ricevitore supereterodina con ricezione di Onde Medie, Onde Lunghe e Onde Corte, presa fono. Impiega cinque valvole: una 6A7 come convertitrice, una 78 in media frequenza, la 75 come preamplificatrice di bassa frequenza, la 6V6 come finale audio e la 80 come raddrizzatrice biplacca. La Frequenza Intermedia risuona a 471 kHz. Il mobile è in legno a sviluppo orizzontale e l'altoparlante è un elettrodinamico di grande diametro, caratteristiche che permettono alla S36c una buona riproduzione sonora. Le manopole da sinistra a destra azionano il volume, il tono, la sintonia e il cambio gamma. La scala parlante è orizzontale in vetro ed è retro illuminata da due lampadine tipo E10 da 6,3 V 100 mA. Nella parte posteriore in basso ci sono le prese d'antenna, della terra e la presa fono. L'alimentazione della radio avviene tramite rete con cambio tensione da 110; 125; 140; 155; 175; 230 Vac. Le dimensioni sono: cm 58 x 28 x 25 cm. IK3HIA © 2004

Magnadyne mod. S36c - Turin, Italy - 1939. Superheterodyne receiver with reception of Medium Waves, Long Waves and Short Waves, phono socket. It uses five valves: a 6A7 as a converter, a 78 in medium frequency, the 75 as a low frequency preamplifier, the 6V6 as an audio final and the 80 as a double-plate rectifier. The Intermediate Frequency resonates at 471 kHz. The cabinet is made of wood with a horizontal development and the speaker is a large diameter electrodynamic, characteristics that allow the S36c to have a good sound reproduction. The knobs from left to right operate the volume, tone, tuning and range change. The dial is horizontal in glass and is backlit by two E10 type bulbs of 6.3 V 100 mA. At the bottom rear are the antenna sockets, earth socket and phono socket. The radio is powered by a mains supply with voltage change from 110; 125; 140; 155; 175; 230 Vac. Dimensions are: cm 22.8 x 11 x 9.84 in. IK3HIA © 2004
