Italy 1956
|
|
Radiomarelli Fido mod. RD 150X Italy 1956 |
|
English |
 |
Italiano  |
| Radiomarelli
Fido mod. RD150X

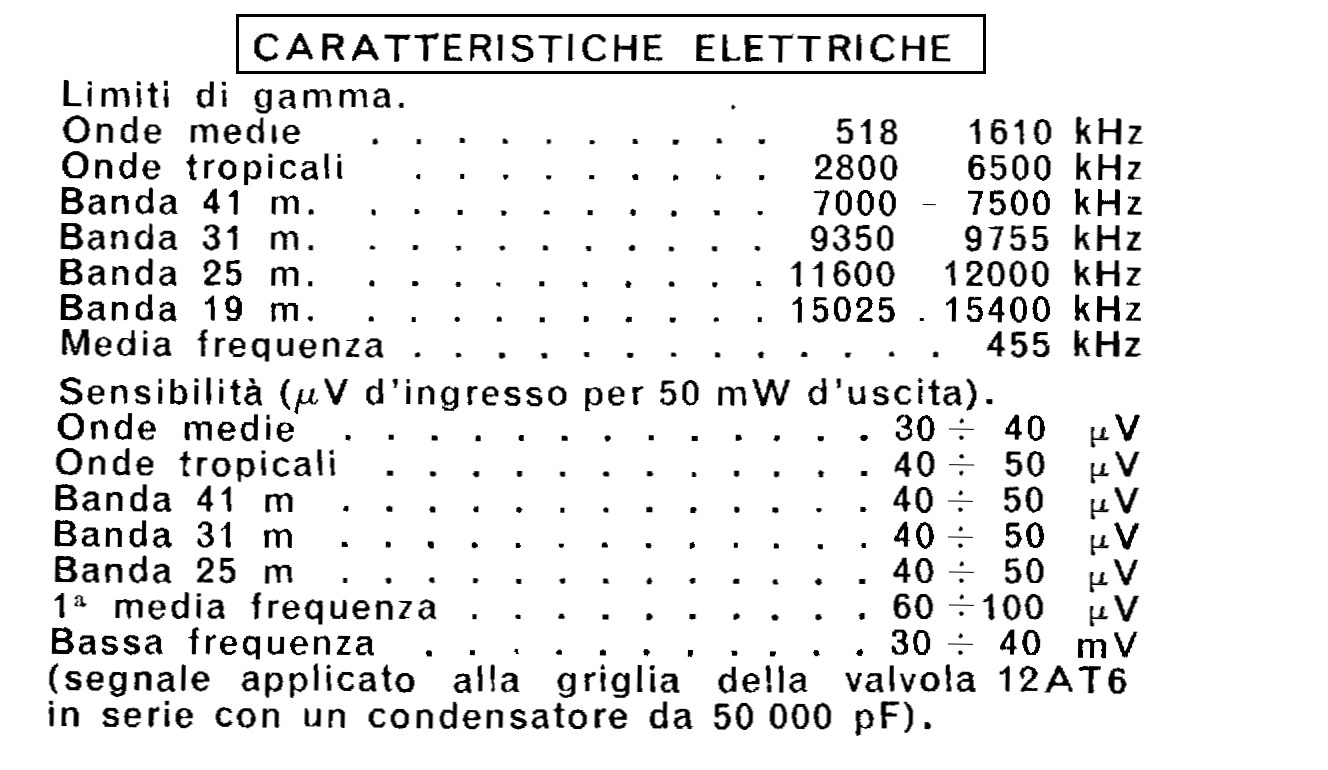

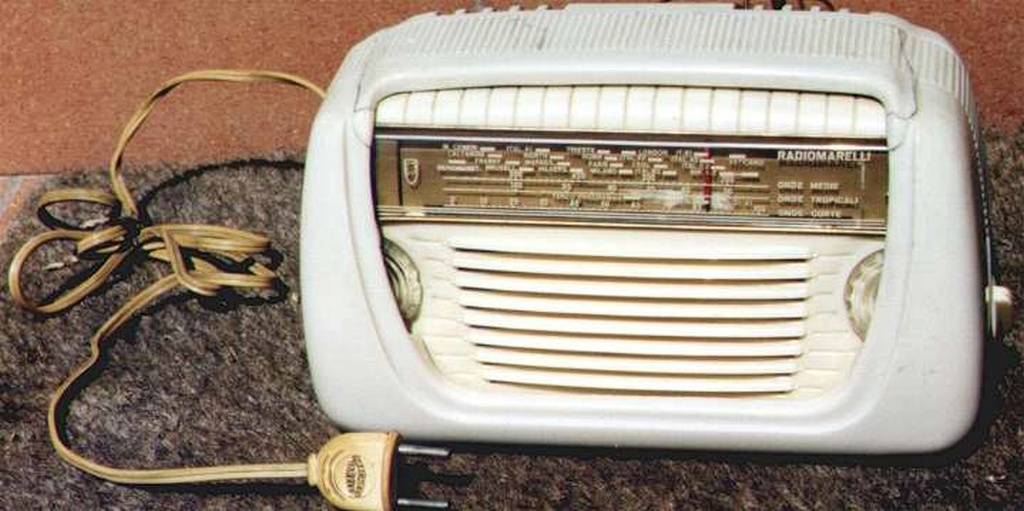

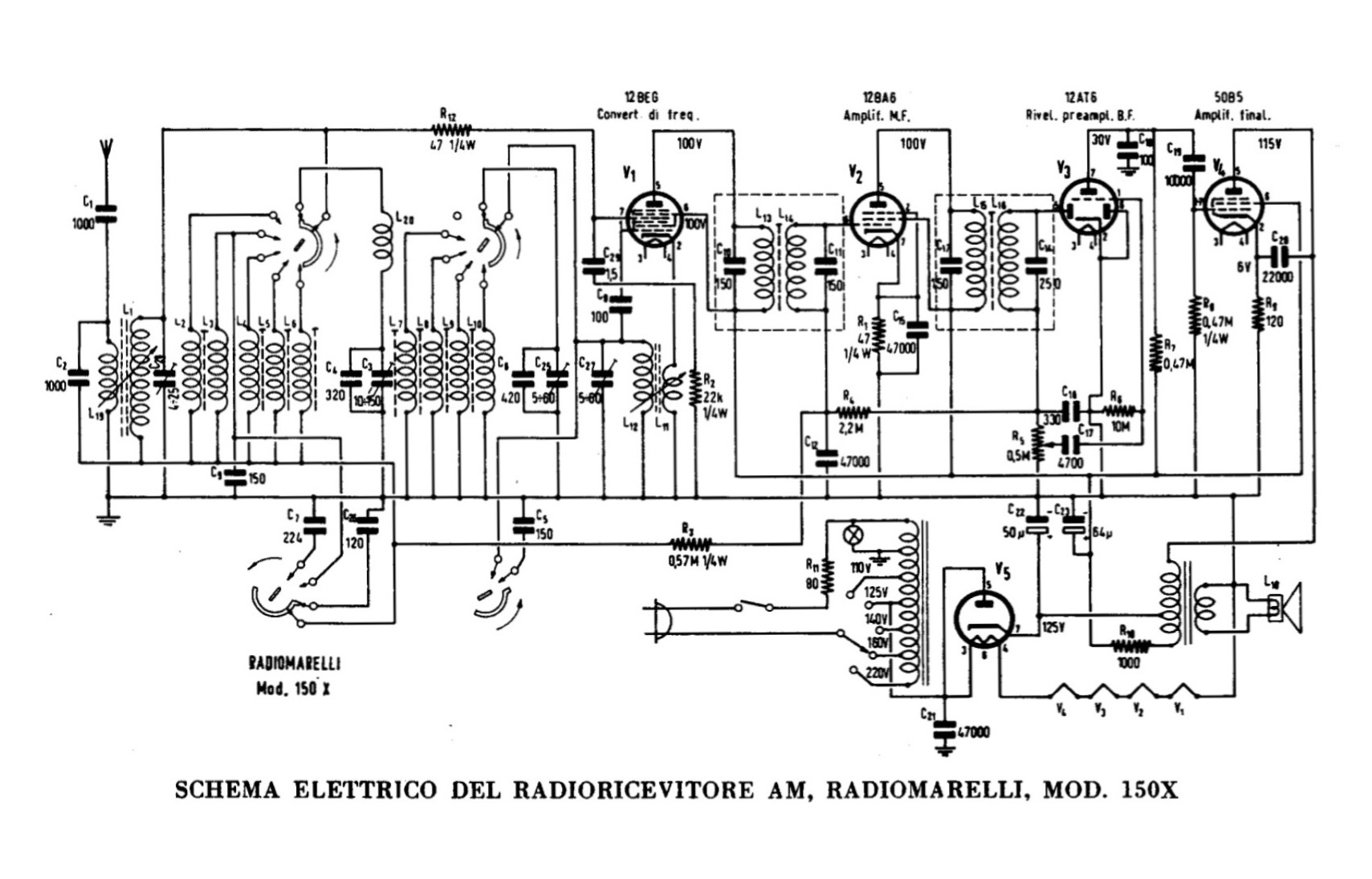

- Marelli (Radiomarelli) - Sesto San Giovanni (MI) - Italy 1956. Ricevitore supereterodina della serie Fido prodotto dalla Radiomarelli a metà degli anni '50. La radio era di piccole dimensioni ma era in grado di ricevere ben sei gamme d'onda. L'RD150 poteva sintonizzare le Onde Medie e cinque gamme di Onde Corte, le varie bande erano selezionabili con la manopola di commutazione posta sul lato destro del mobile. L'RD150X impiegava cinque valvole della serie miniatura a sette piedini con i filamenti collegati in serie: la 12BE6 era la convertitrice, la 12BA6 l'amplificatrice di Media Frequenza, la 12AT6 la preamplificatrice audio, la 50B5 l'amplificatore di potenza audio e la 35W4 era la raddrizzatrice. La Media Frequenza del ricevitore risuonava a 455 kHz. L'alimentazione avveniva tramite la rete elettrica con autotrasformatore perciò il telaio era sotto tensione ed era pericoloso toccarlo. Le tensioni di rete potevano essere: 110, 125, 140, 160, 220 Vac. Il mobile dell'esemplare in mio possesso è in materiale plastico color panna con controlli di volume e sintonia sul frontale ai lati della scala parlante. Le dimensioni sono: 24 x 14 x 11 cm e il peso è di 2.1 kg. IK3HIA © 2016 |
||
 |
 |
 |
|
Radiomarelli Fido mod. RD150X -
Marelli (Radiomarelli) - Sesto San Giovanni (MI)
- Italy 1956. Superheterodyne receiver from the Fido series produced by Radiomarelli in the mid-1950s. The radio was small but capable of receiving six wavebands. The RD150 could tune roadcasting and five short wave bands, with the various bands selected using the switch knob on the right side of the cabinet. The RD150X used five miniature seven-pin vacuum tubes with heaters connected in series: the 12BE6 was the converter, the 12BA6 was the IF amplifier, the 12AT6 was the audio preamplifier, the 50B5 was the audio power amplifier, and the 35W4 was the rectifier. The receiver's IF resonates at 455 kHz. Power was supplied via an autotransformer from the mains, so the chassis was connected to one end of the network and dangerous to touch. Mains voltages should be 110, 125, 140, 160, and 220 VAC. The cabinet of the model I own is made of cream-colored plastic with volume and tuning controls on the front, either side of the dial. Its dimensions are 9.4 x 5.5 x 4.3 inches, and its weight is 4 lb 10 oz. IK3HIA © 2016 |
||
