Tesla mod. 3001B "Tesla Minor"-
Czecoslovakia 1956. Portable superetherodyne receiver

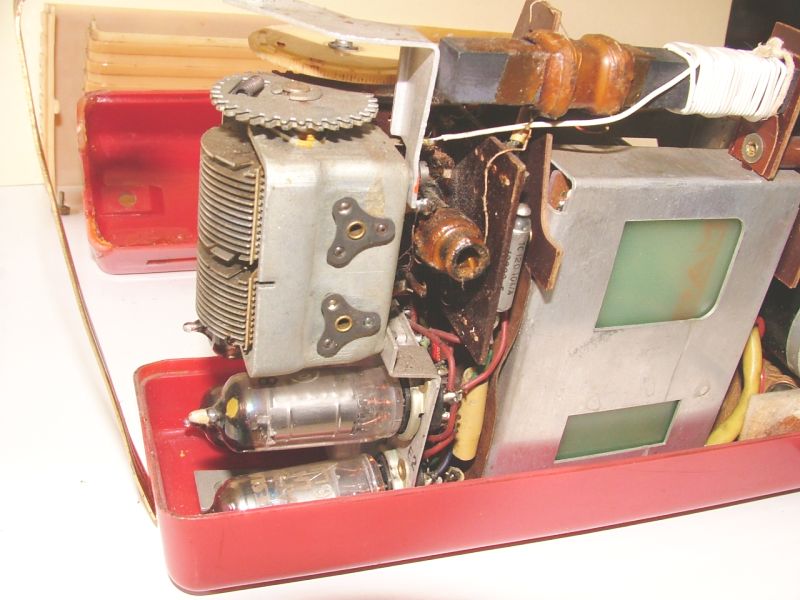

with reception of AM band (550 - 1600 KHz). Tubes used 4: 1H34, 1F34, 1AF34, 1L34;
the tubes are similar to the european serie DK96*, DF96, DAF96, DL92* (*
with some pin out differences). The IF (Intermediate Frequency) is at

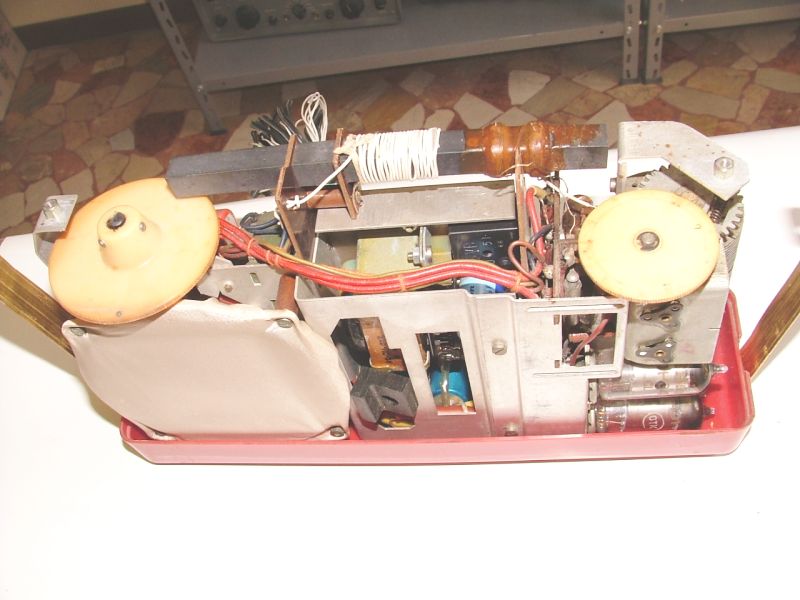

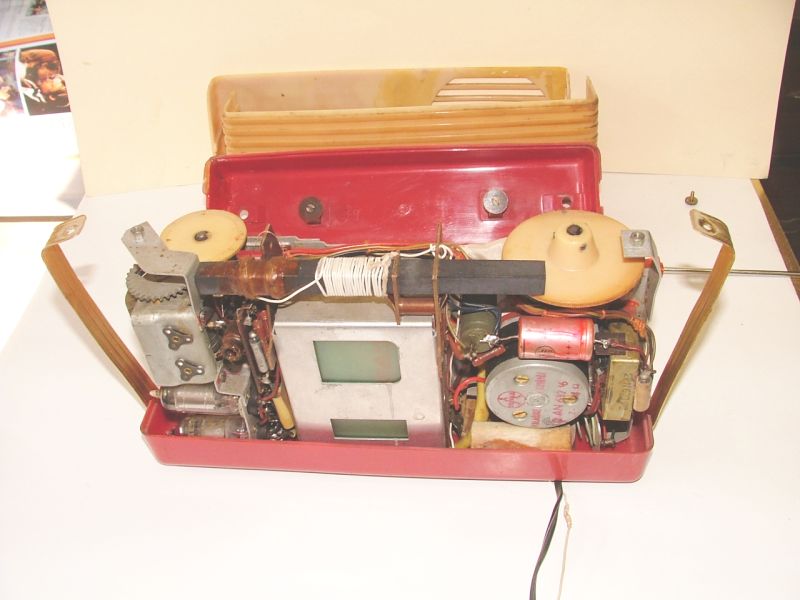

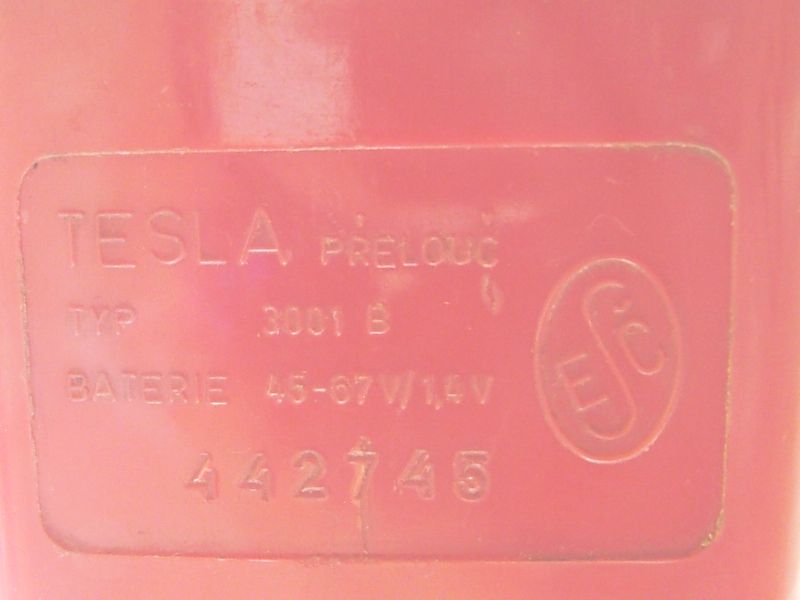

468 kHz, internal ferrite antenna. The receiver is powered from

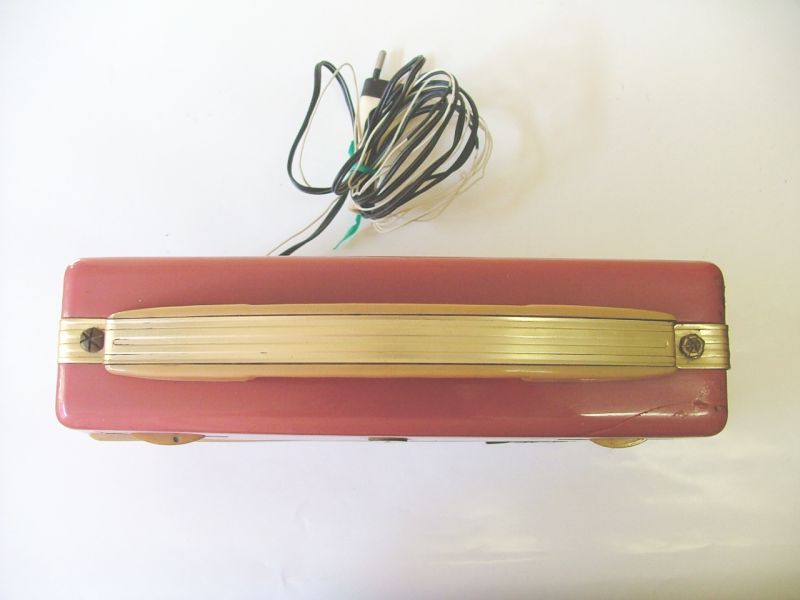

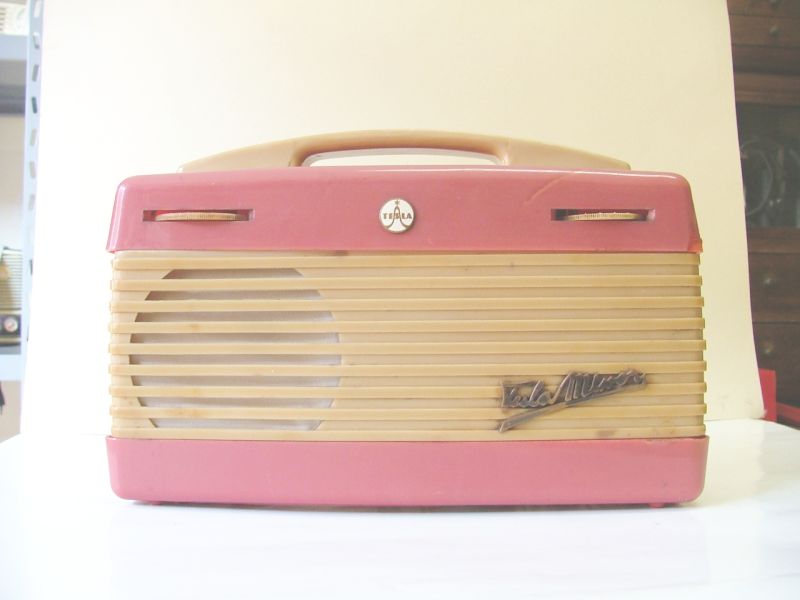

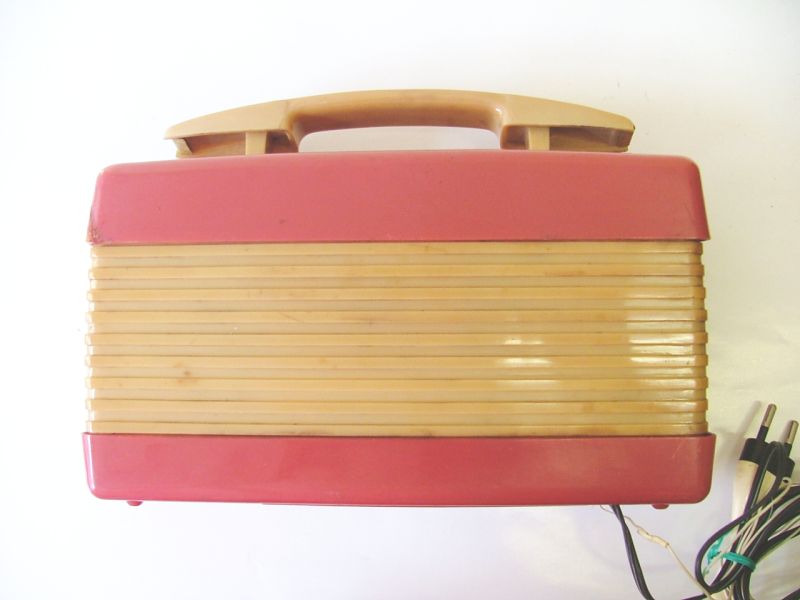

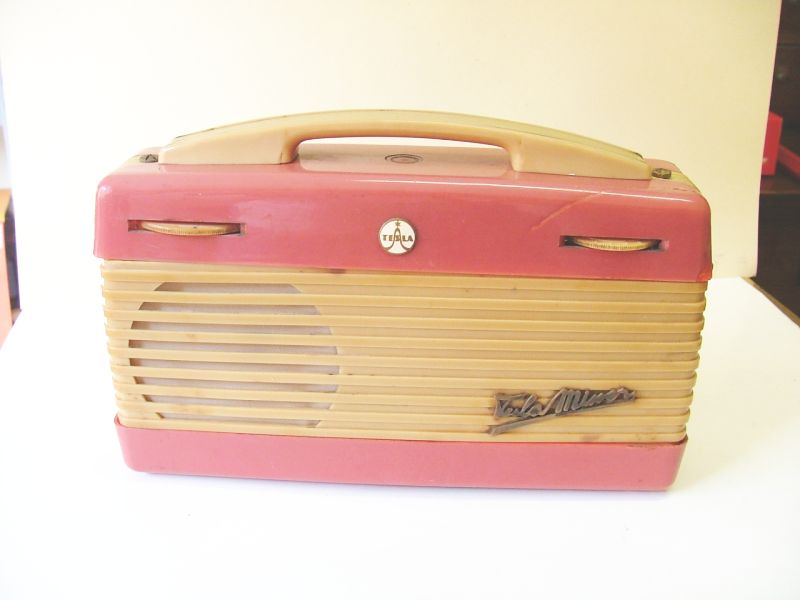

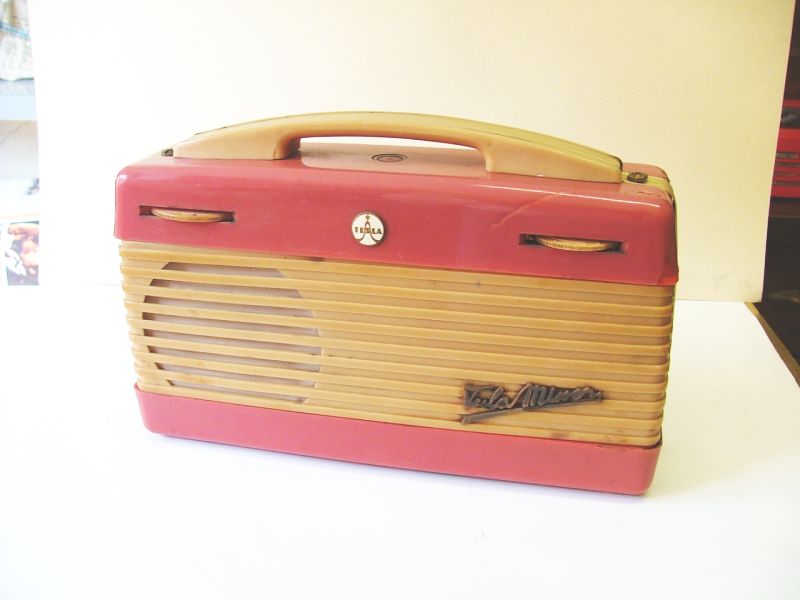

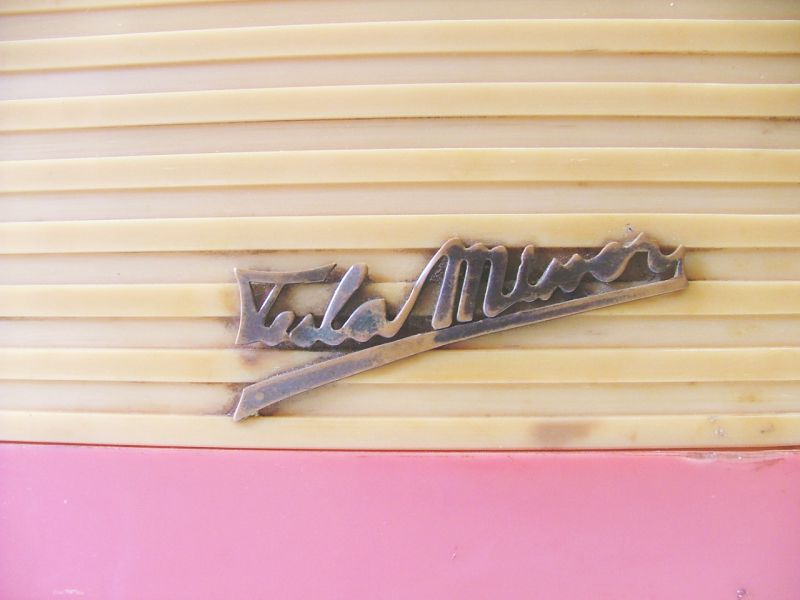

one anodic battery 67V and one heating cell 1,5V. Two colors plastic cabinet

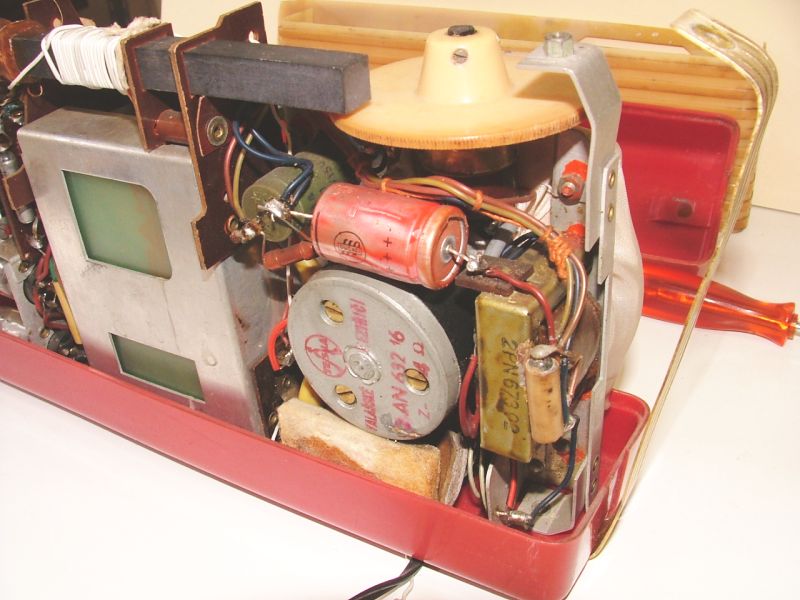

with finish metal lines, magnetic 9,5 cm round speaker, tuning and

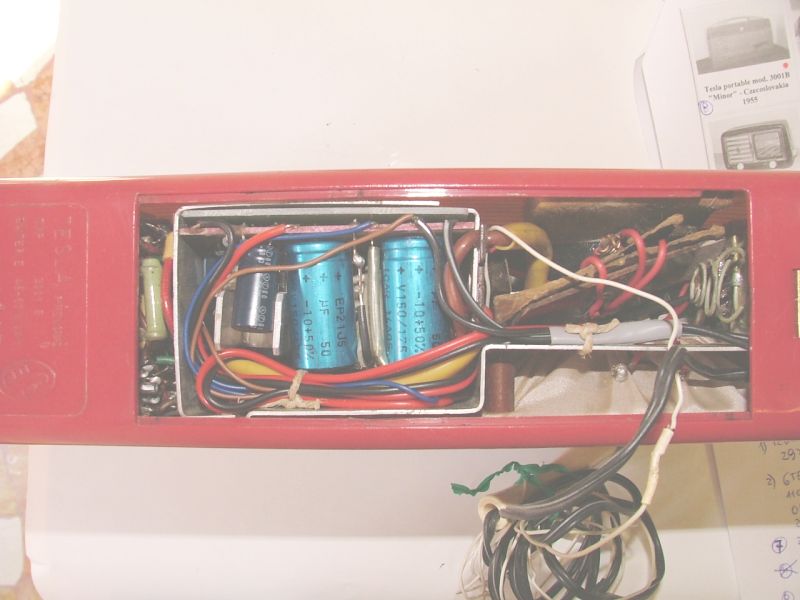

volume control knobs stick out from the front panel top. My set
can be powered by the 220 Vac net via an homemade ac-dc adapter.
Dimensions: 36,5x25,5x7 cm. |
|
Tesla mod. 3001B "Tesla
Minor"-
Czecoslovakia 1956. Ricevitore portatile valvolare a
supereterodina con ricezione della banda delle Onde
Media (550 - 1600 KHz). Valvole utilizzate 4: 1H34, 1F34, 1AF34, 1L34;
le valvole sono simili alla serie europea DK96*, DF96, DAF96, DL92*
(*con alcune differenze nella disposizione dei piedini). La frequenza
intermedia e' a 468 kHz, antenna interna in ferrite. Il
ricevitore e' alimentato da una batteria anodica da 67V e una per i
filamenti da 1,5V. Mobiletto in plastica bicolore con rifiniture
metalliche, altoparlante magnetico da 9,5 cm, Le manopole della sintonia
e del volume sporgono dalla parte in alto del pannello frontale. Il mio
esemplare puo' essere alimentato dalle rete elettrica a 220 Vca tramite
un adattatore autocostruito. Dimensioni: 36,5x25,5x7 cm. |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
