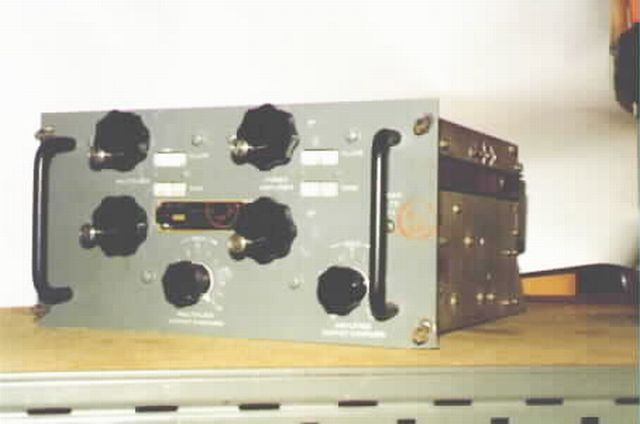

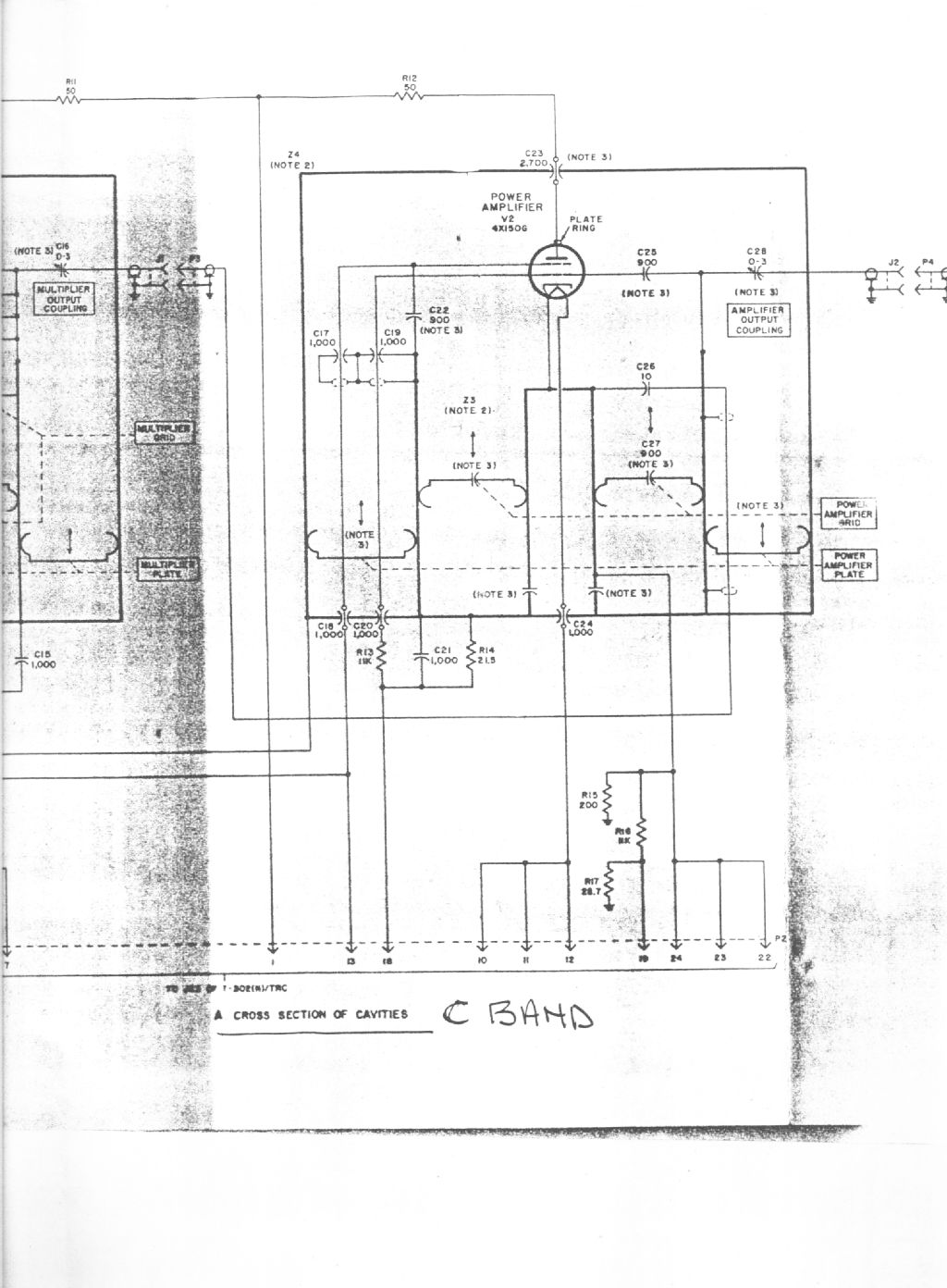

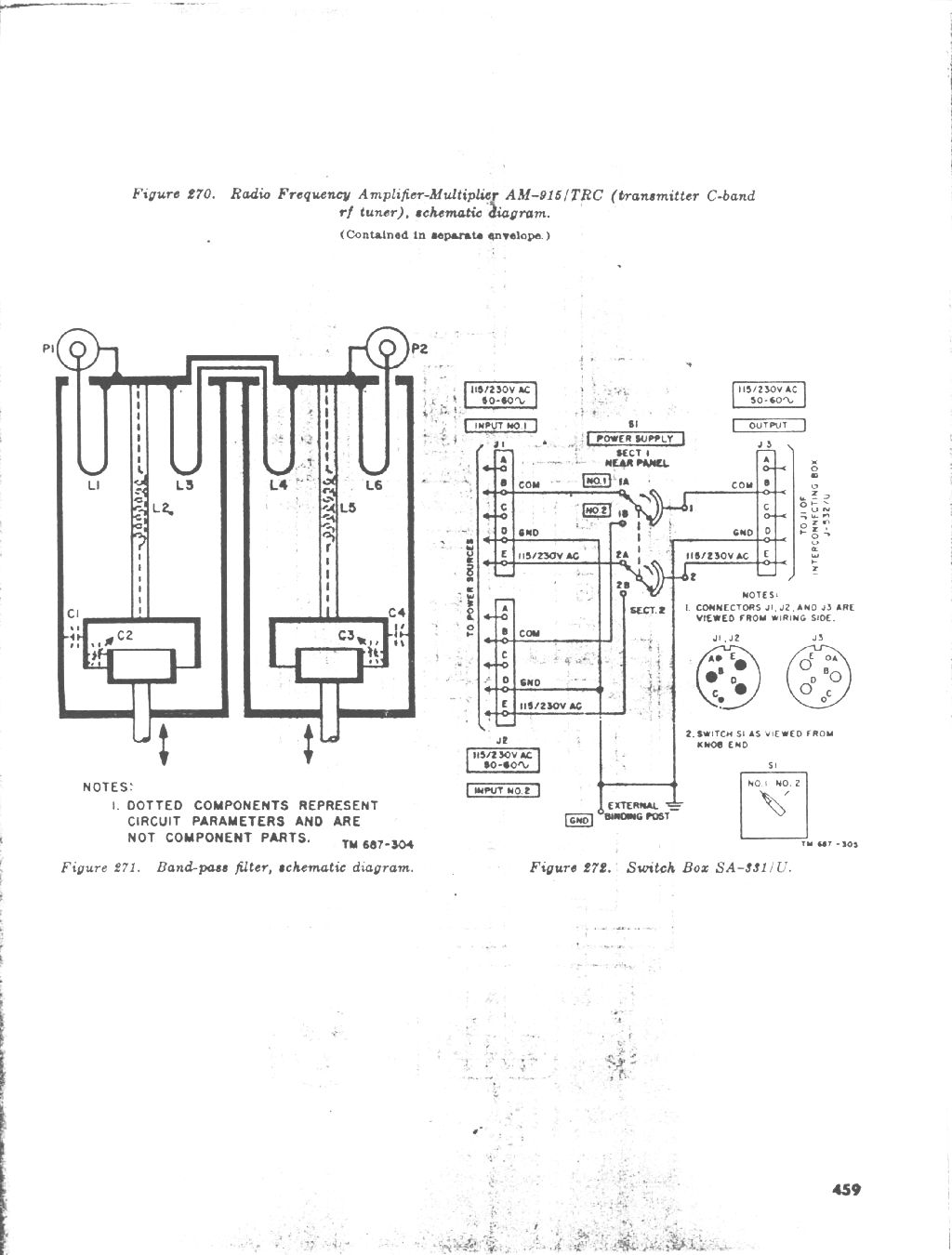

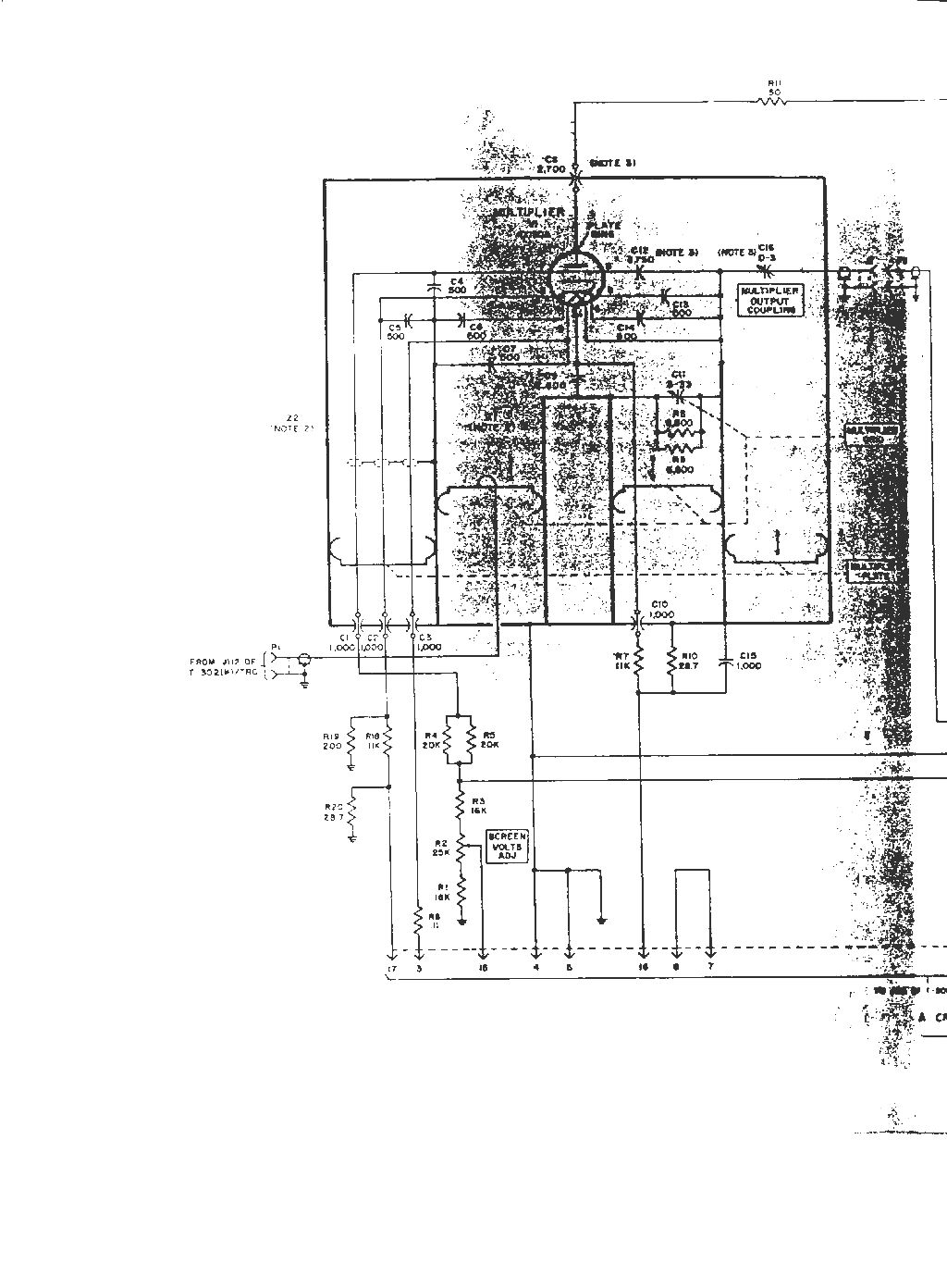

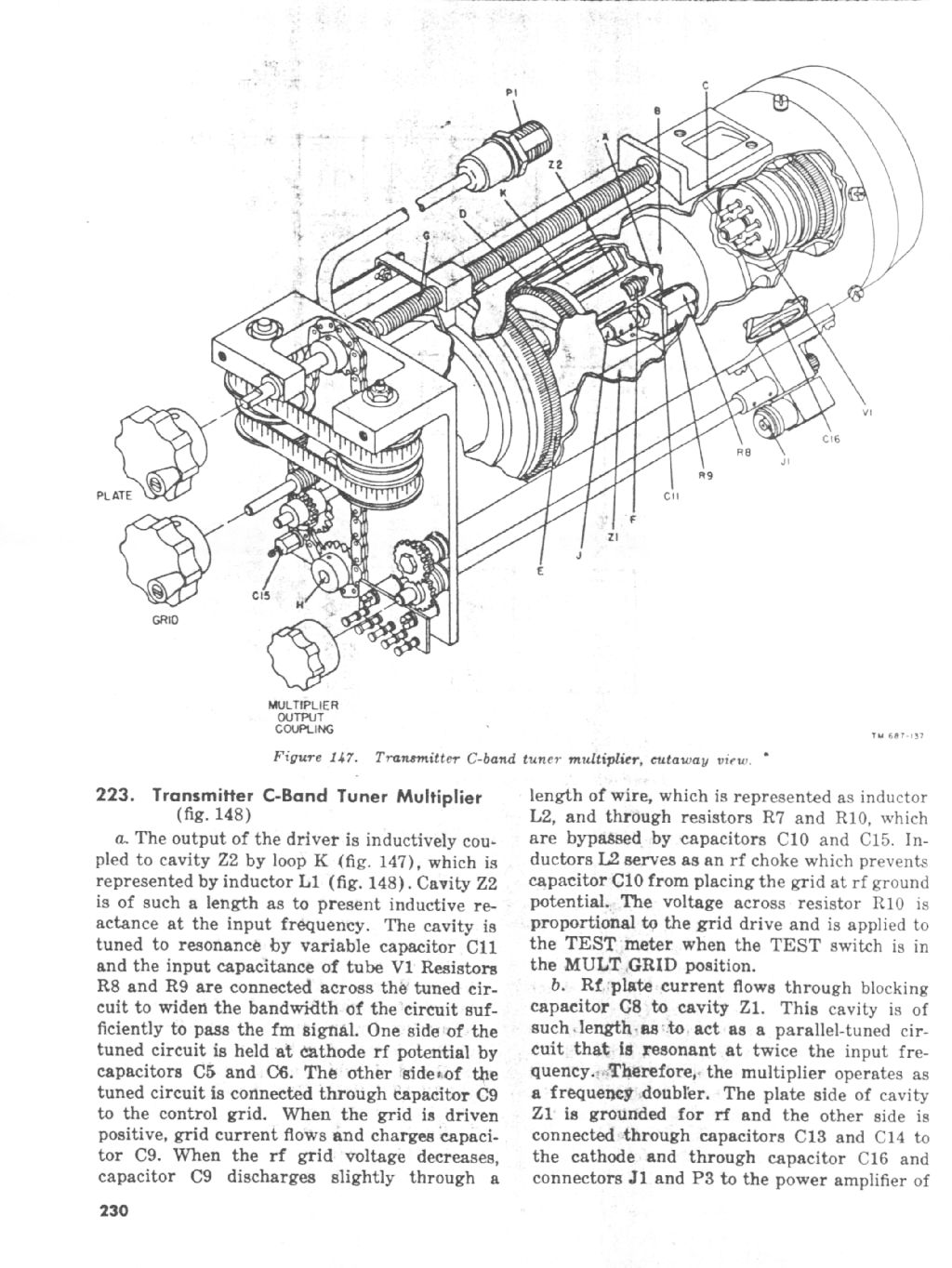

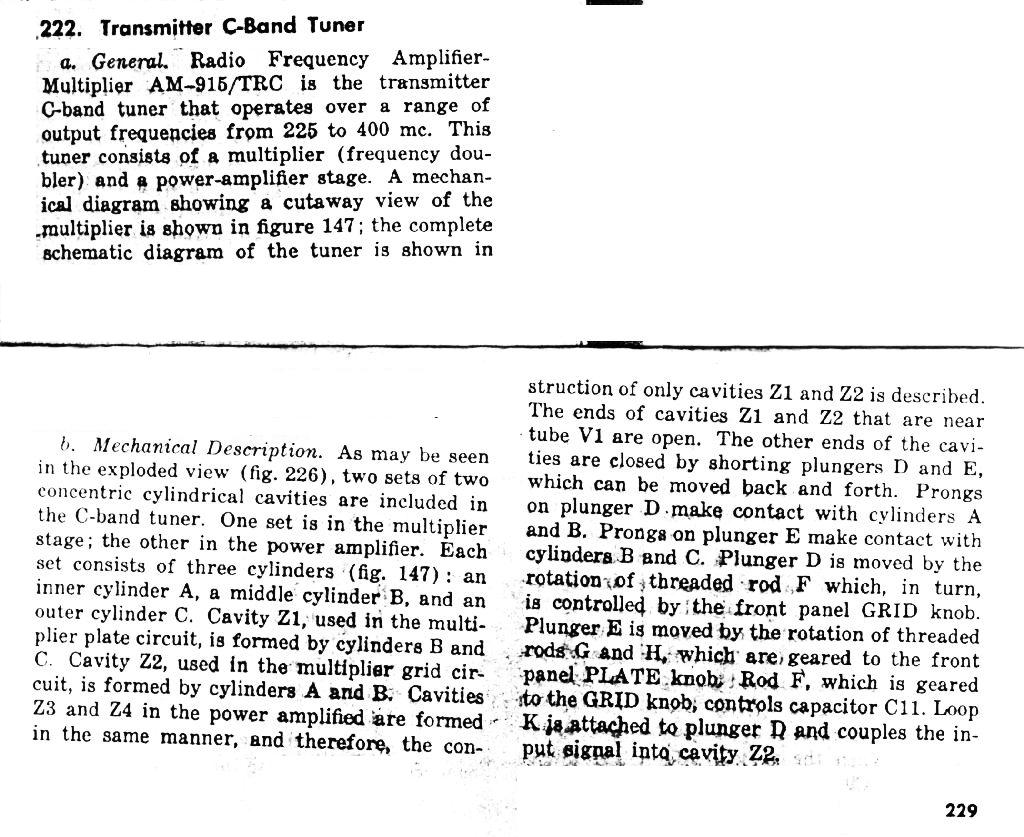

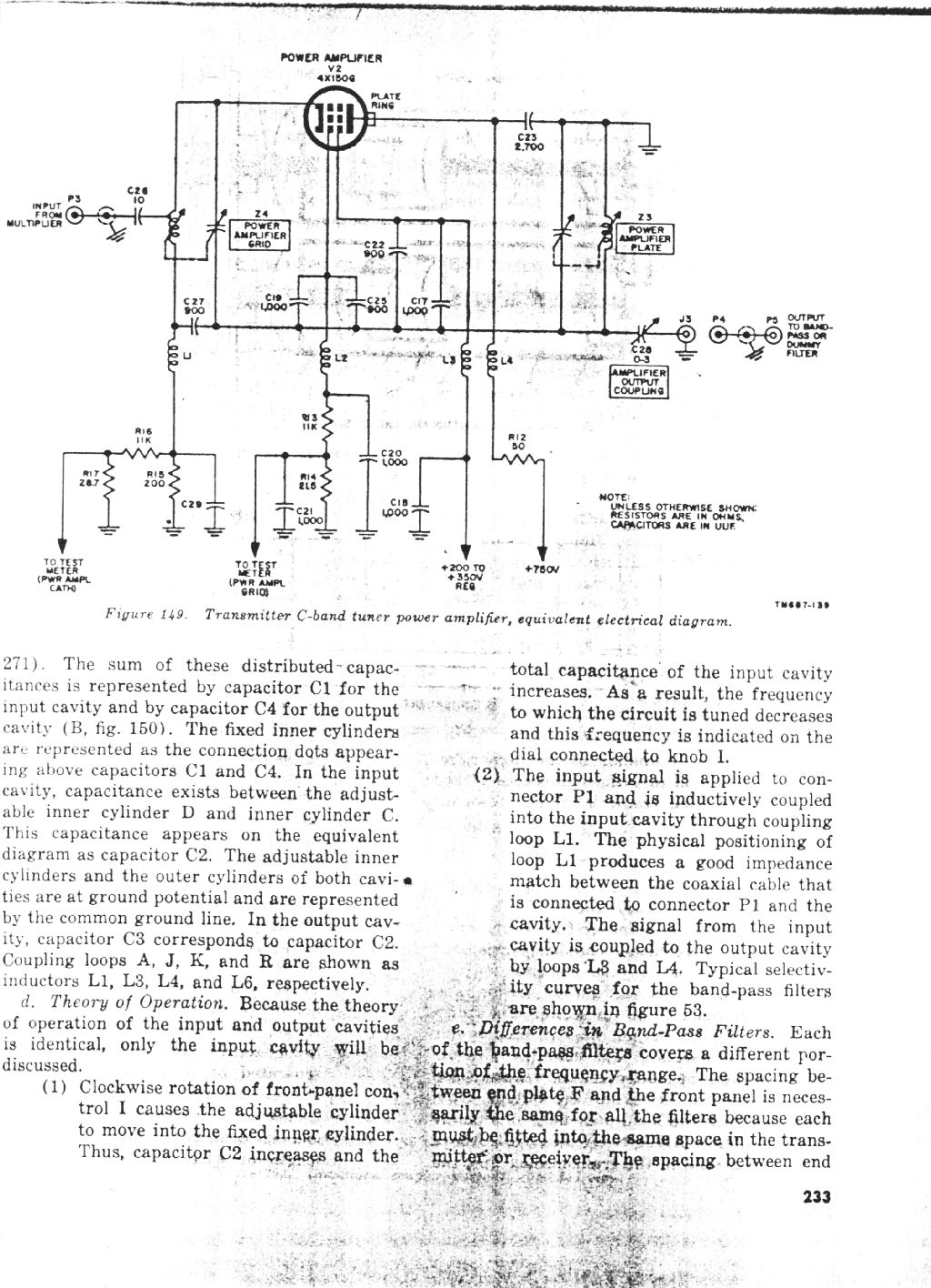

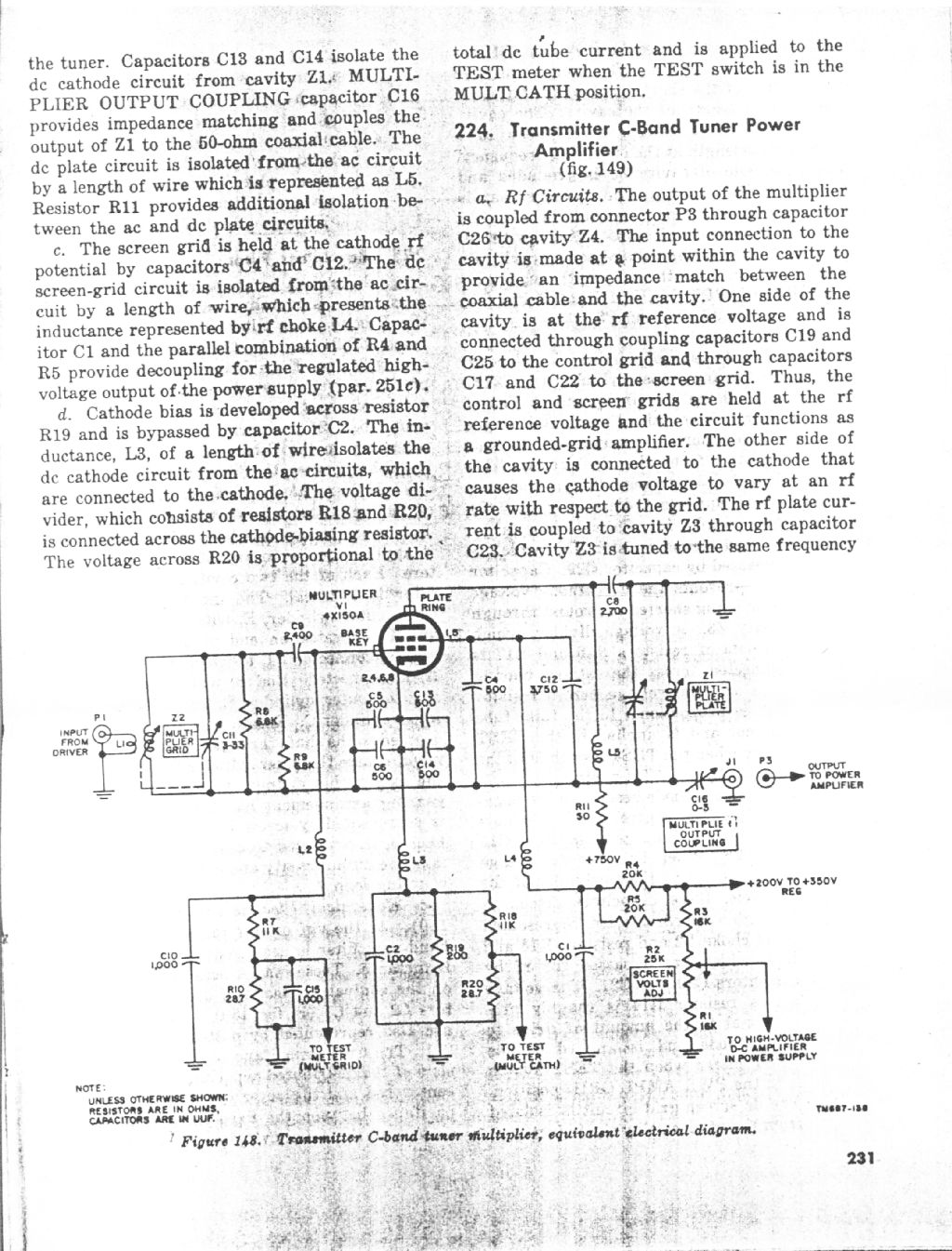

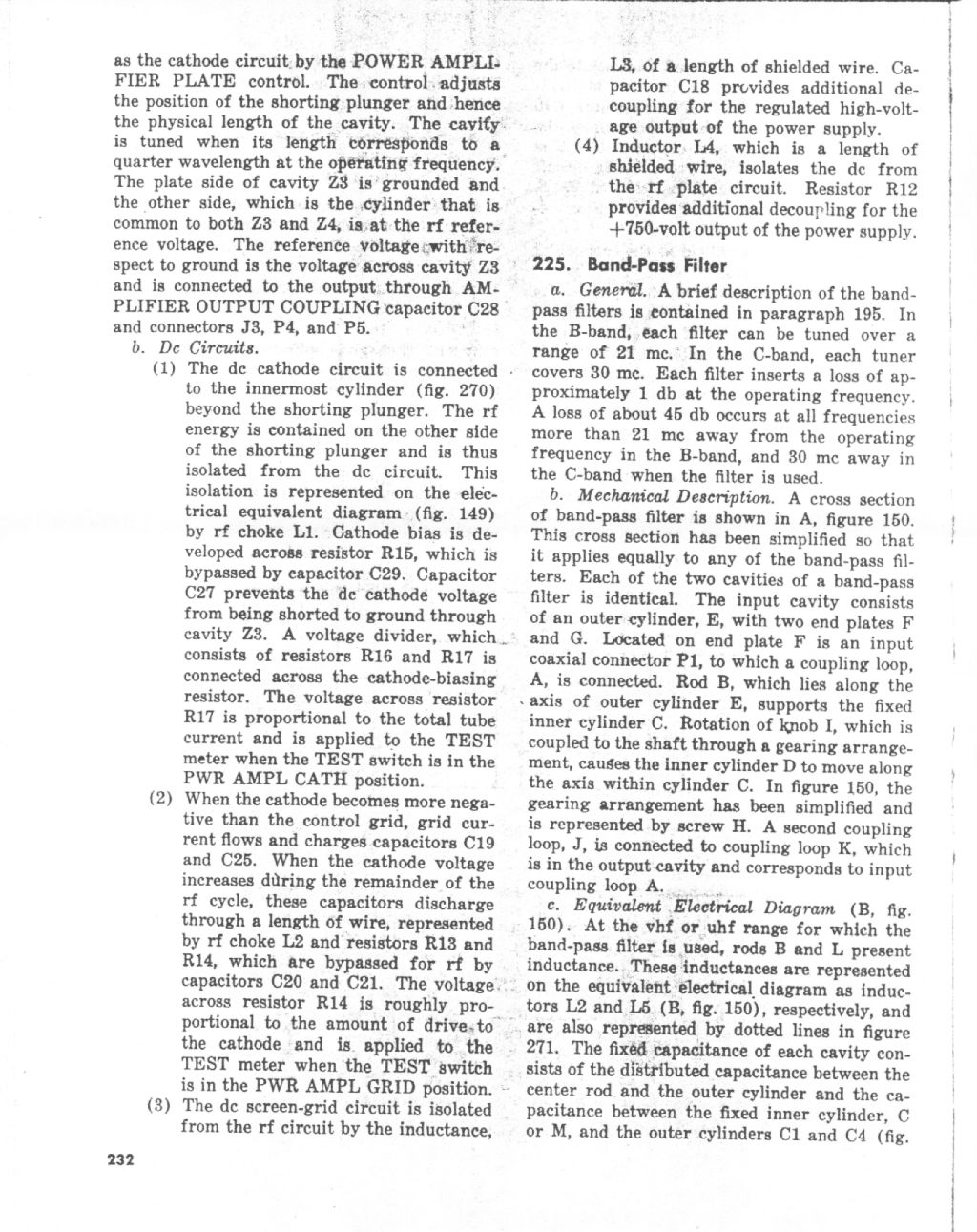

RF Power Amp mod. AM/915-TRC - USA ~1950? - This amplifier operate in VHF/UHF band FM (C band) with two cavities tunable from 225 to 400 MHz. The circuit consist in a multiplier (frequency doubler, ceramic tube 4X150A) and a power amplifier stage (ceramic tube 4X150G). Output RF power is 100 W. Power supply requirements are +750 Vdc and +250 Vdc for anode and tubes shield, 6,3 Vac for heathers. Input and output impedance is 50 ohm. Used with T-302/TRC set.
Amplificatore a RF mod. AM/915-TRC - Questo amplificatore opera in FM in banda VHF/UHF(C band) con due cavita' accordabili da 225 a 400 MHz. Il circuito consiste in un moltiplicatore di frequenza (duplicatore con tubo ceramico 4X150A) e uno stadio amplificatore di potenza (tubo ceramico 4X150G). L'uscita a RF e' di 100 W. Le tensioni di alimentazione necessarie sono: +750 Vdc e +250 Vdc rispettivamente per le placche e le griglie schermo, 6,3 Vac per i filamenti. L'impedenza d'ingresso e di uscita e' di 50 ohm. Era utilizzato con l'apparecchiatura T-302/TRC.
