RX Ukw.E.e

English Schematics		Italiano Schemi
Click on the images to enlarge Clicca sulle immagini per ingrandire

UKW Empfänger e "Emily" - Wehrmacht , Germania - 1943 Questo ricevitore era utilizzato dall'esercito tedesco (Wehrmacht) durante la II Guerra Mondiale. L'Emily era il ricevitore standard installato dal 1940 sui Panzer III, sui Panzer IV Ausf AA fino ai modelli H-J e sui successivi carri Tiger, Panther e altri veicoli. L'esemplare corredato con le cuffie originali visibile nelle foto è datato 1943. La gamma operativa dell'UKWEe andava da 27,2 fino a 33,3 MHz nelle modalità di ricezione A3 (telefonia in ampiezza modulata) e A2 (telegrafia a onda modulata), e il circuito era una supereterodina che utilizzava 7 valvole tipo RV12P4000 e una regolatrice di tensione T2742e. L'antenna a stilo sul carro era lunga 2 metri, la Frequenza Intermedia era a 3000 kHz e lo stadio finale della radio poteva pilotare un paio di cuffie da 2000 Ohm tipo Dfh.b. Le dimensioni della radio erano: 19,7 x 31,2 x 17,6 cm e il peso era di 11 kg. L'alimentatore tipo E.U.a era collegato all'impianto elettrico del carro armato e forniva alla radio 12 V 1,8 A per i filamenti e 135 Vcc 25 mA (tramite survoltore) per l'anodica. Il ricevitore veniva utilizzato nei carri assieme al trasmettitore modello 10W.S.c. IK3HIA © 2016 - 2025.

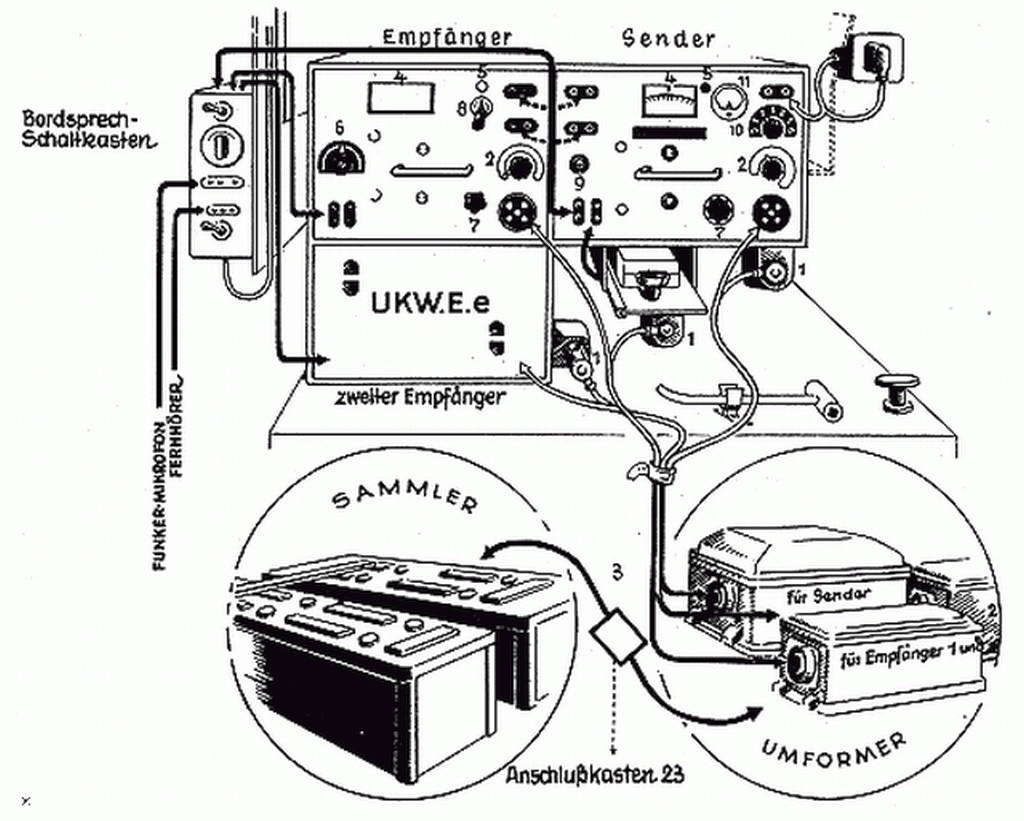

Panther Ausf A radio installation	Tiger I radio plant	Sturmgeschütz III radio installation
UKW Empfänger and "Emily" - Wehrmacht, Germany - 1943 This receiver was used by the German Army (Wehrmacht) during World War II. The Emily was the standard receiver installed from 1940 on Panzer IIIs, Panzer IV Ausf AAs up to the H-J models, and on later Tiger, Panther, and other vehicles. The example shown in the photos, complete with original headphones, dates back to 1943. The operating range of the UKWEe was from 27.2 to 33.3 MHz in the A3 (amplitude-modulated telephony) and A2 (wave-modulated telegraphy) reception modes. The circuit was a superheterodyne using seven RV12P4000 tubes and a T2742e voltage regulator. The whip antenna on the tank was 2 meters long, the intermediate frequency was 3000 kHz, and the radio's final stage could drive a pair of 2000-ohm Dfh.b headphones. The radio's dimensions were 7.8 x 12.3 x 6.9 inches, and it weighed 24 lb 3.7 oz. The E.U.a type power supply was connected to the tank's electrical system and supplied the radio with 12 V 1.8 A for the filaments and 135 Vdc 25 mA (via a booster) for the anode. The receiver was used in the tanks together with the model 10W.S.c. transmitter. IK3HIA © 2016 - 2025.

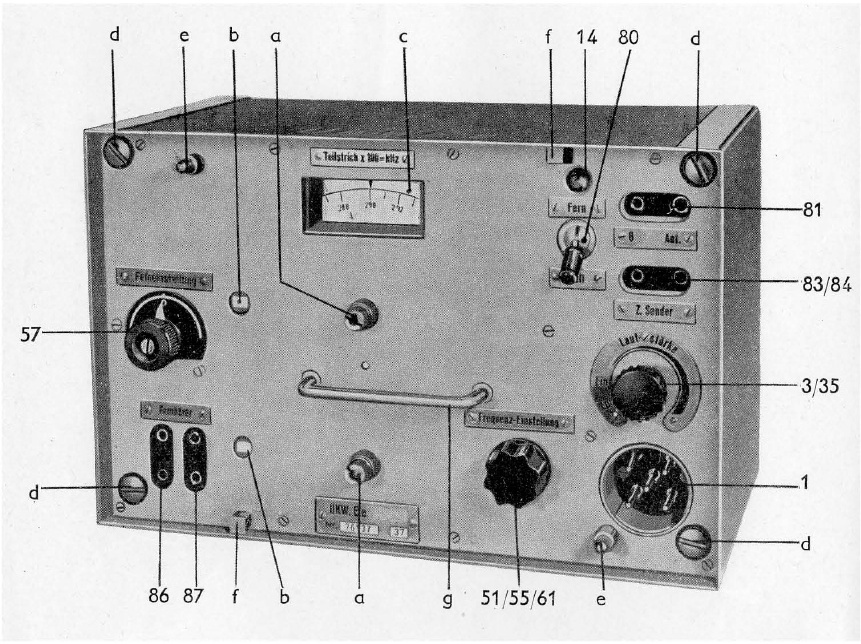

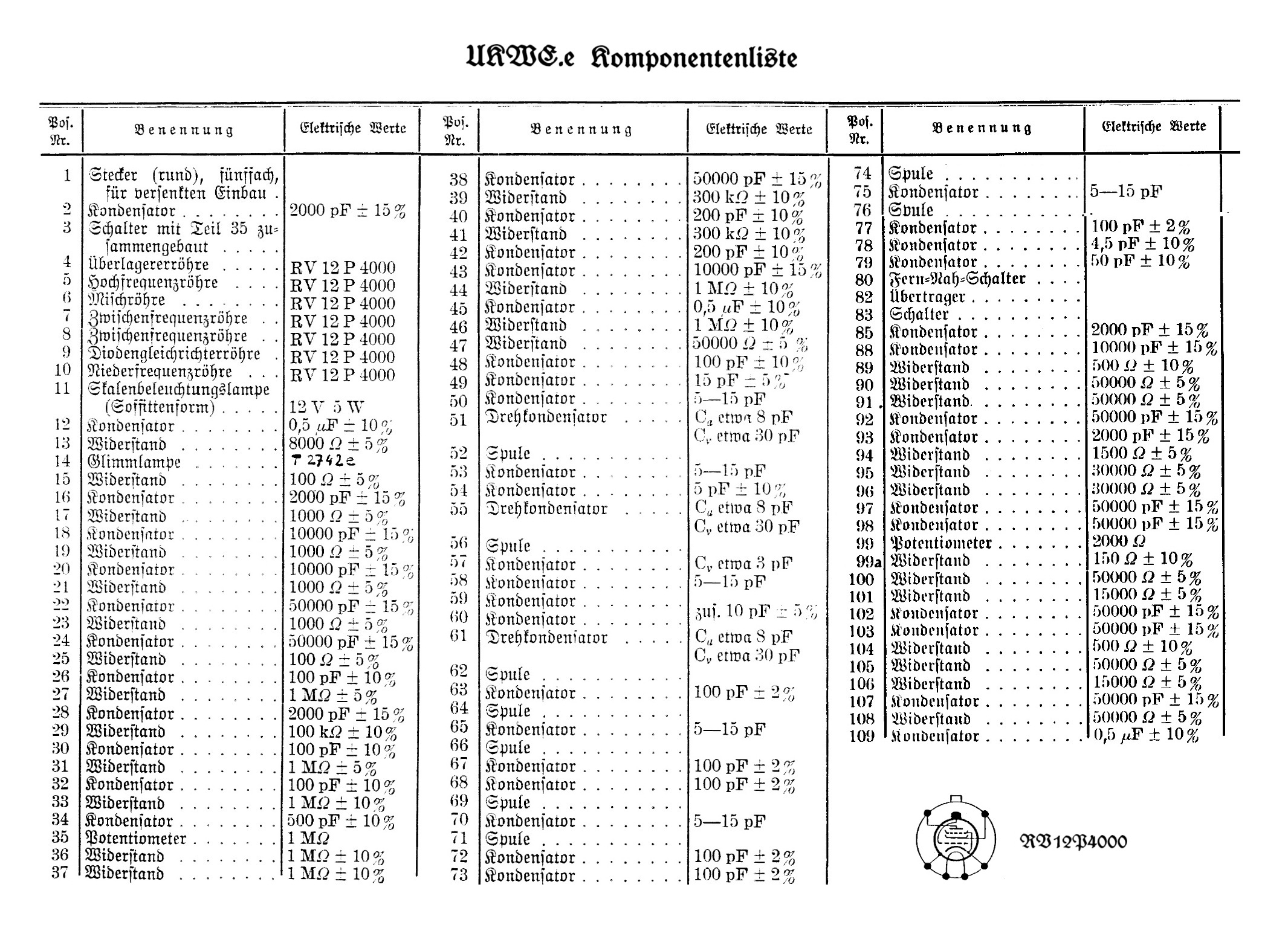

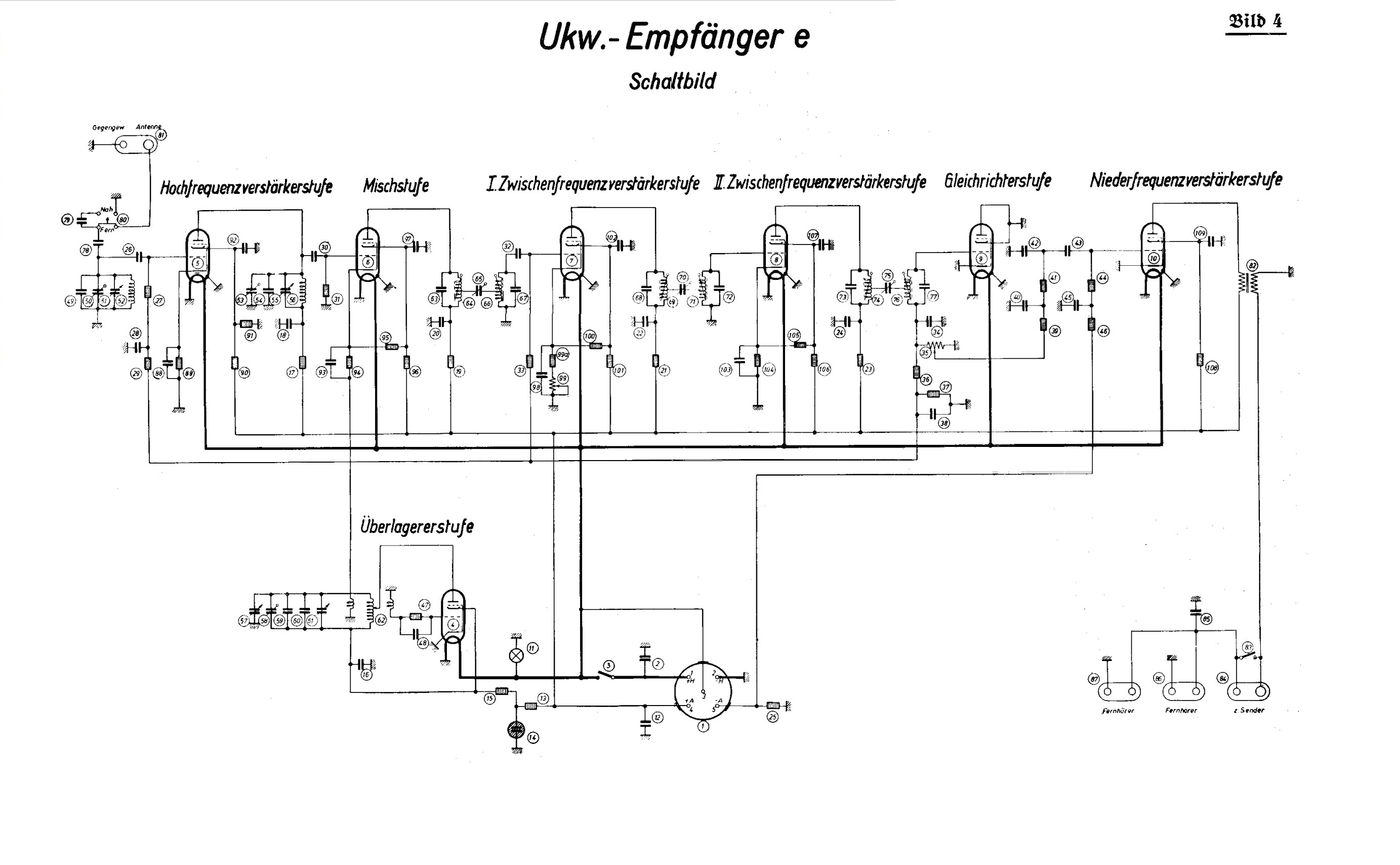

Diagram	Components list	Layout
