RECEIVER AN/GRR5 - U.S.A. 1954

Click to enlarge

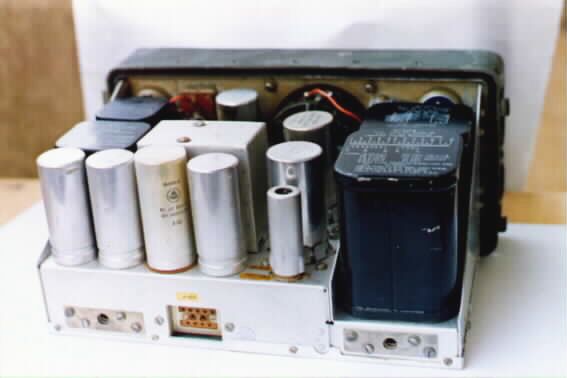

AN/GRR5

Click to enlarge

Tools supplied.

Click to enlarge

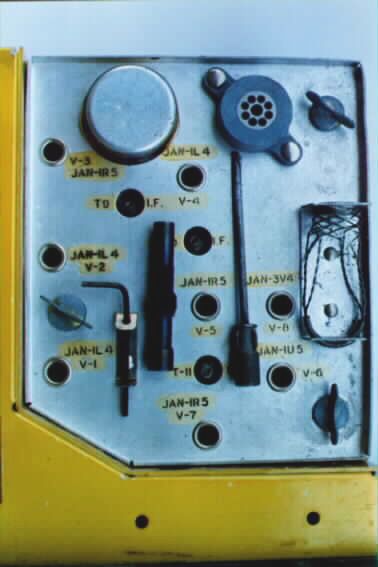

Receiver R-174/URR (chassis)

Click to enlarge

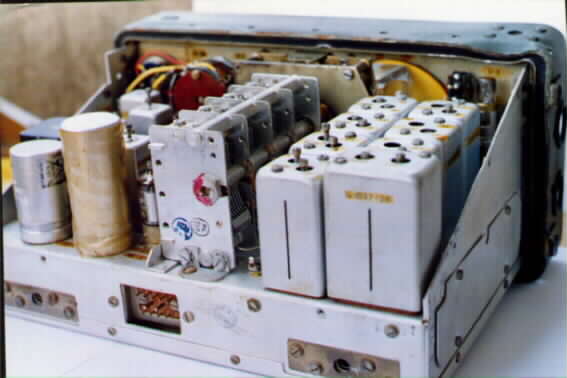

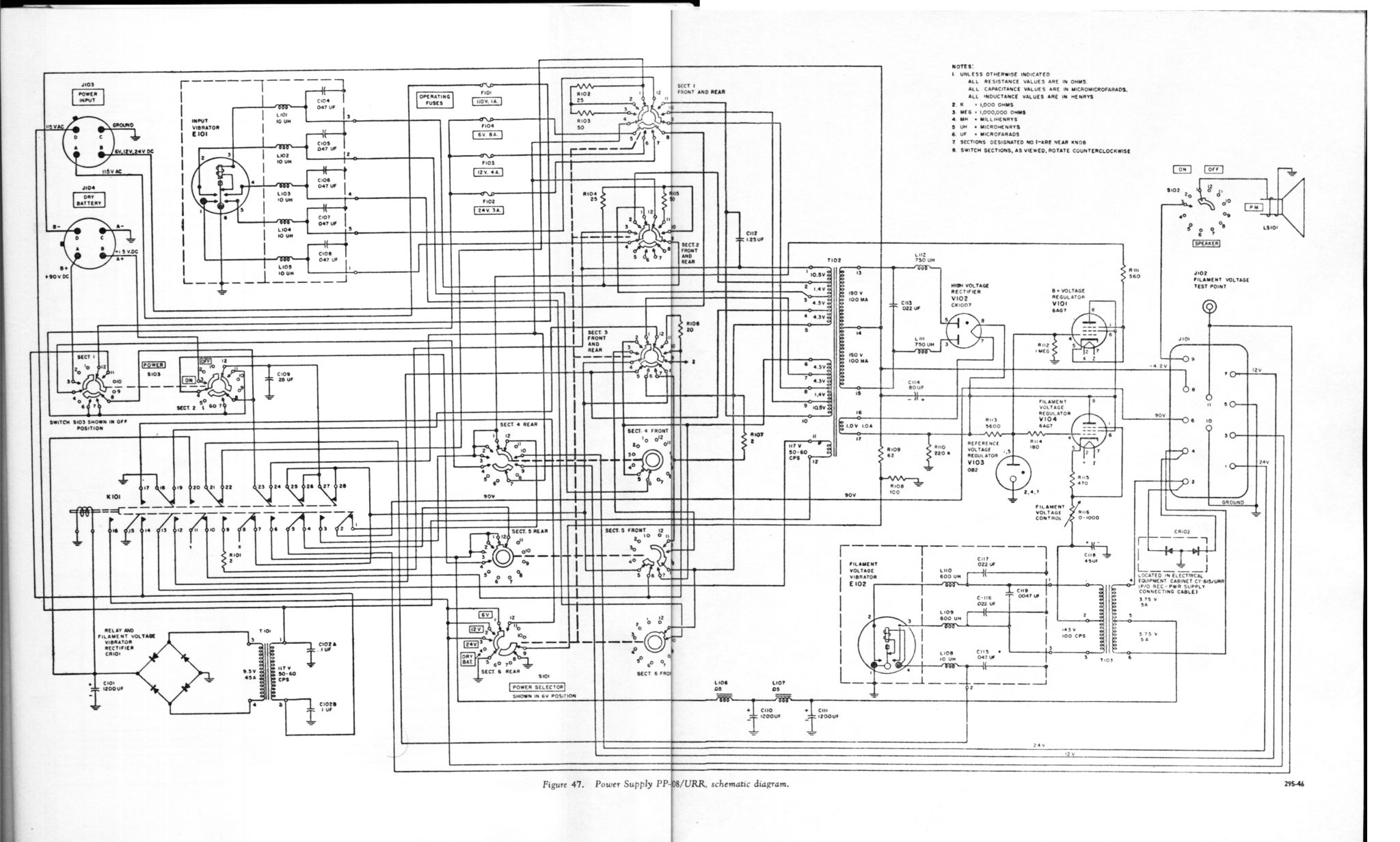

Power Supply PP-308/URR (chassis)

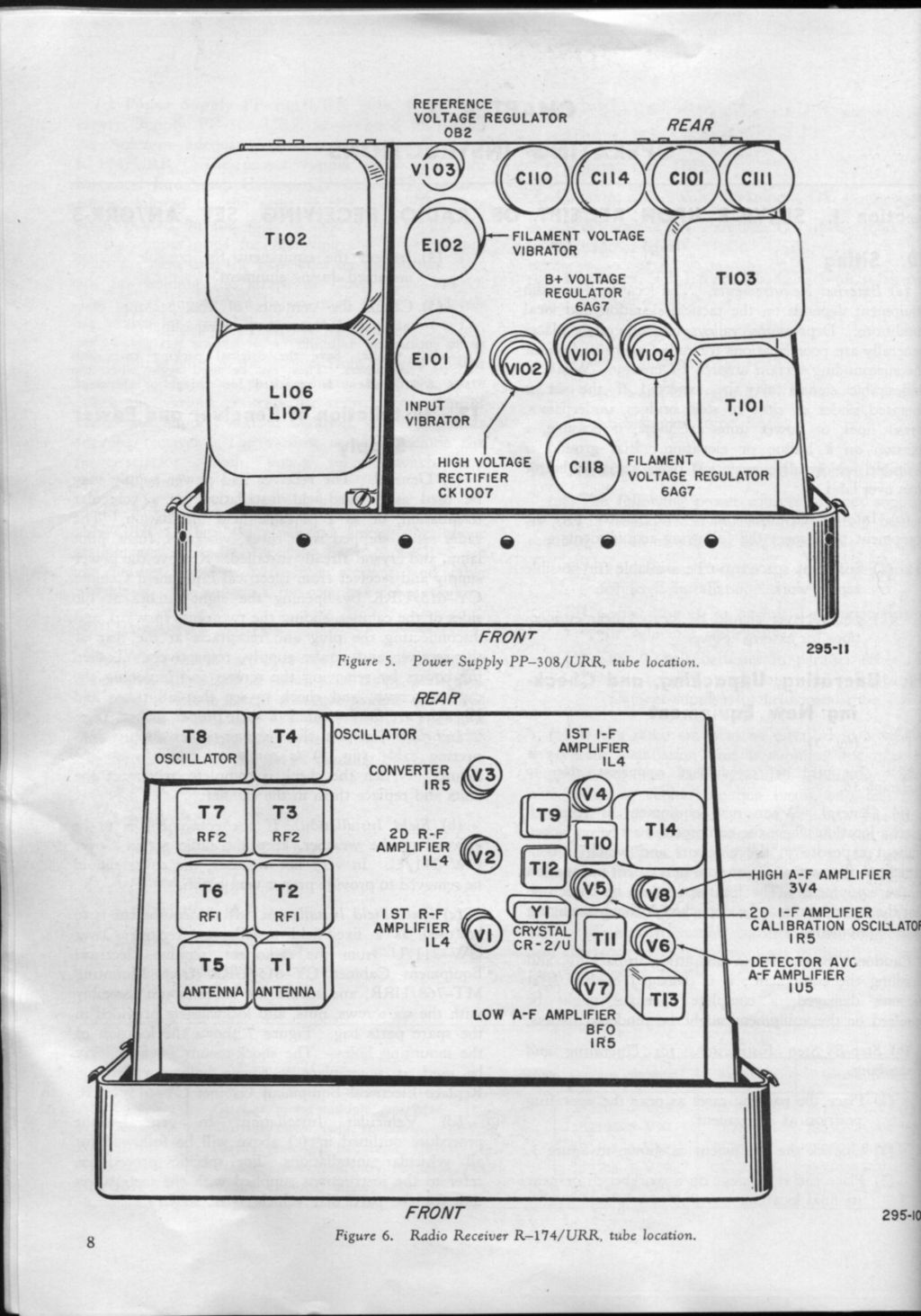

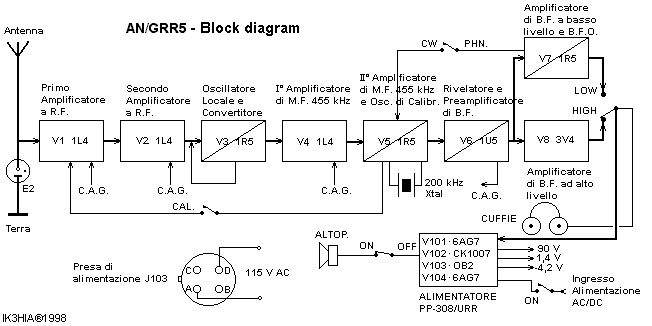

Mobile and fixed radio receiver - AN/GRR5 - USA 1954 - used for tactical purposes. The unit consist of 2 chassis: R-174/URR (the receiver) and PP-308/URR (the power supply). It can receive AM or CW signals in the frequency range from 1,5 to 18 MHz in 4 bands. The circuit is a supereterodyne type, it has continue tuning and the possibility to set 10 prepared channels.  Intermediate Frequency (I.F.)  is at 455 kHz, the sensitivity is 5 microvolts in AM and 2 microvolts in CW. The tubes employed are 8 + 4: (3) 1L4, (3) 1R5, (1) 1U5, (1) 3V4) in the receiver, (2) 6AG7, (1) CK1007, (1) OB2 in the power supply. It can be powered by net 115 Vac or with vehicles batteries at 6, 12 or 24 Vdc, else with dry batteries (90 V and 1,5 Volts).
Ricevitore per postazione mobile o fissa -  AN/GRR5 - USA 1954 - utilizzato per scopi tattici. L'unita' e' costituita da due chassis: R-174/URR (il ricevitore) and PP-308/URR (l'alimentatore). Puo' ricevere segnali in ampiezza modulata (AM) e in telegrafia (CW) nelle frequenze comprese tra 1,5 e 18 MHz in 4 bande. Il circuito e' del tipo a supereterodina, ha la sintonia continua ma ha la possibilita' di predisporre 10 canali. La media frequenza (MF) e' a 455 kHz, la sensibilita' e' di 5 microvolt in AM e 2 microvolt in CW. Le valvole utilizzate sono 8 + 4: (3) 1L4, (3) 1R5, (1) 1U5, (1) 3V4) nel ricevitore, (2) 6AG7, (1) CK1007, (1) OB2 nell'alimentatore.  Puo' essere alimentato in corrente alternata a 115 Vac oppure con le batterie dei veicoli a 6, 12 o 24 Vdc, o ancora con batterie a secco (90 V e 1,5 V). (Articolo di IK3HIA su CQ Elettronica n 12/1998)
