ISAM AM SOLID STATE Taiwan ~ 1975

English			Italiano
Isam AM Solid State - Taiwan (TW) ~ 1975. Ricevitore a transistor tascabile prodotto con il marchio Isam a Taiwan (Repubblica di Cina) negli anni '70. La radio riceve la banda delle Onde Medie (da 540 a 1600 kHz) e utilizza cinque transistor al silicio che non riportano alcuna sigla. L'antenna è avvolta su un nucleo di ferrite, Frequenza Intermedia a 455 kHz. Lo stadio audio è a simmetria complementare con potenza d'uscita di 0,2 W su altoparlante magnetodinamico da 5,5 cm / 2.165 in con impedenza di 32 Ohm. Il mobiletto della radio è in plastica con scala parlante rotonda e la manopola di sintonia con l'indice è sul lato destro del mobile ed è direttamente calettata sull'asse del condensatore variabile senza demoltiplica. La manopola interruttore/volume è sul lato sinistro, dove più in basso si trova anche la presa jack per l'auricolare. L'alimentazione della radiolina avviene tramite una pila a secco tipo 6F22 da 9V (va bene anche un'alcalina tipo 6LR61). Le dimensioni della Isam AM sono: 7,5 x 11 x 3,3 cm / 2.95 x 4.33 x 1.29 e il peso è di 152 g / 5.4 oz senza la batteria. L'esemplare in mio possesso è risultato ancora funzionante dopo ben cinquant'anni dalla sua produzione. L'unico intervento che ho dovuto effettuare è stato quello di pulire con lo spray disossidante il potenziometro del volume che "grattava", ma tutti gli altri componenti, condensatori elettrolitici compresi, sono ancora quelli originali. IK3HIA © 2026.
Click sulle immagini per ingrandire Click on images to enlarge

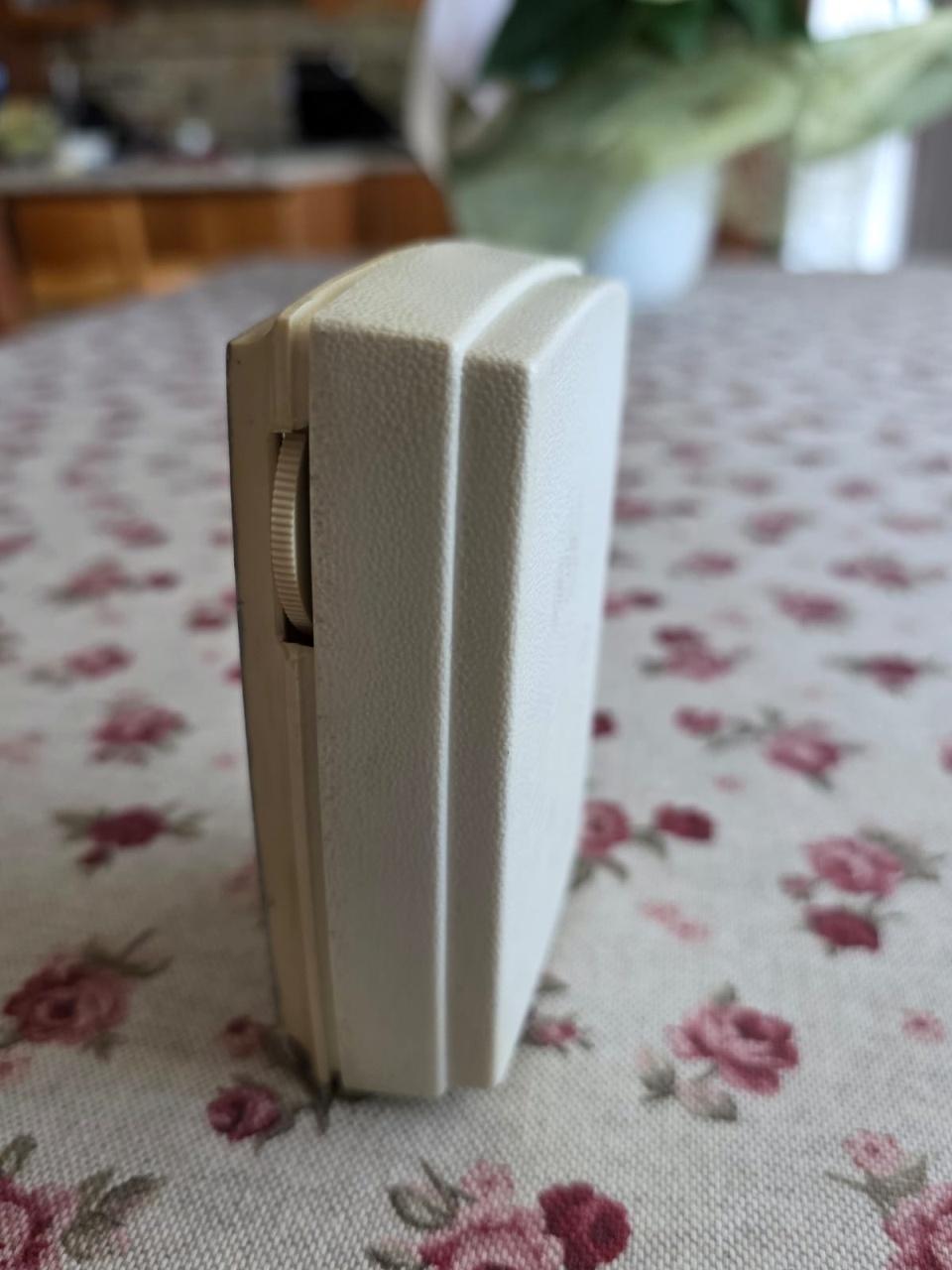

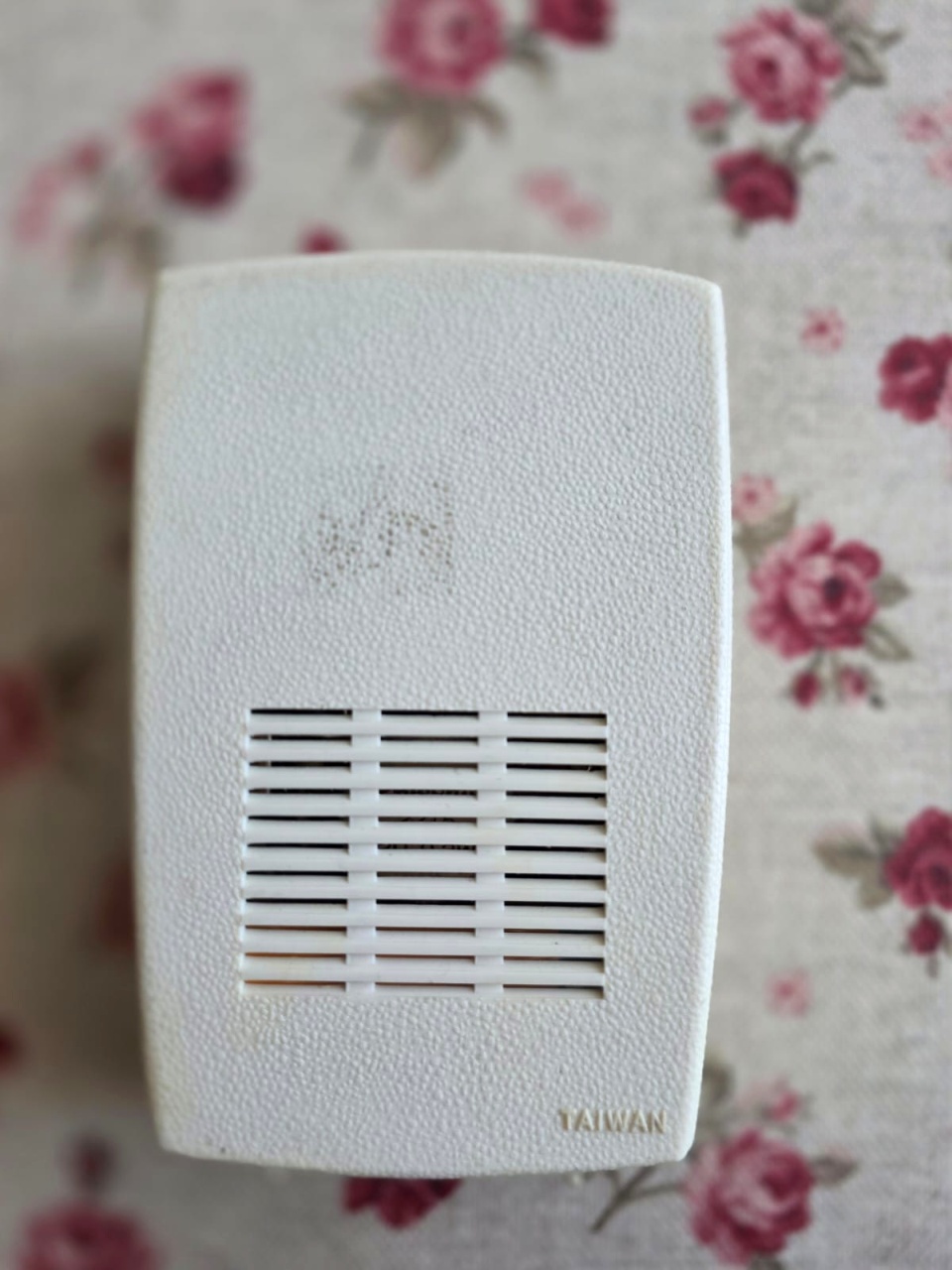

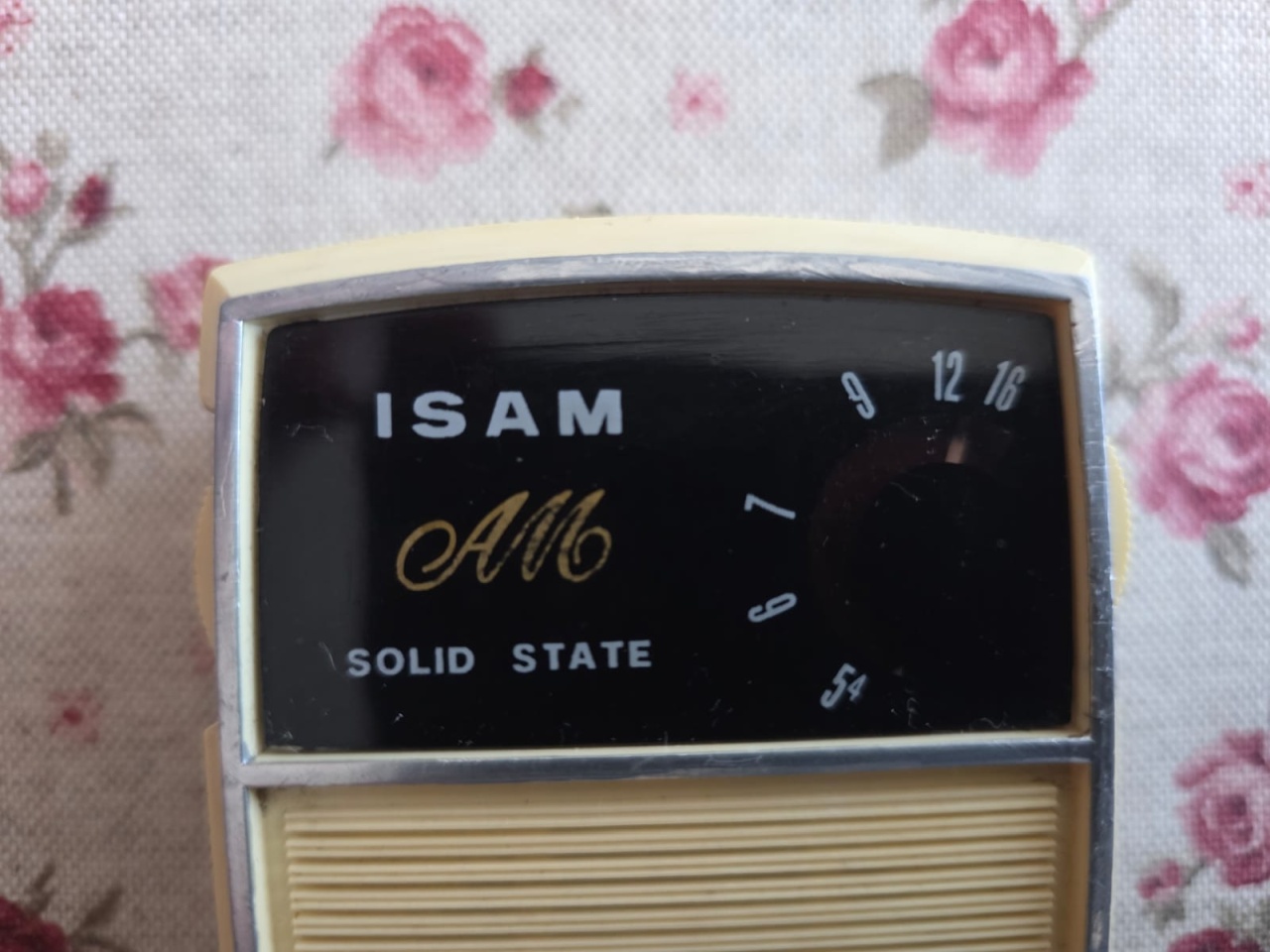

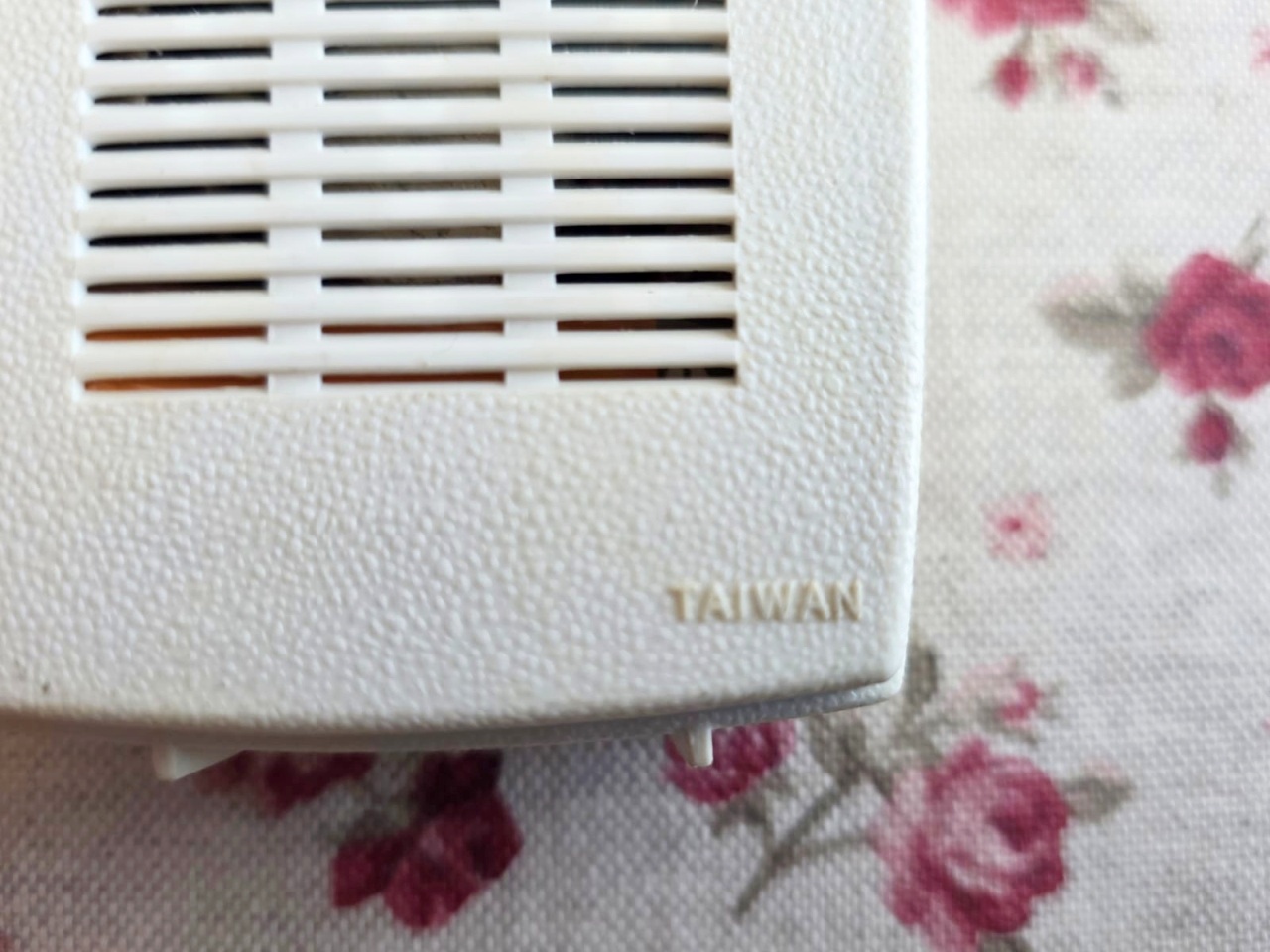

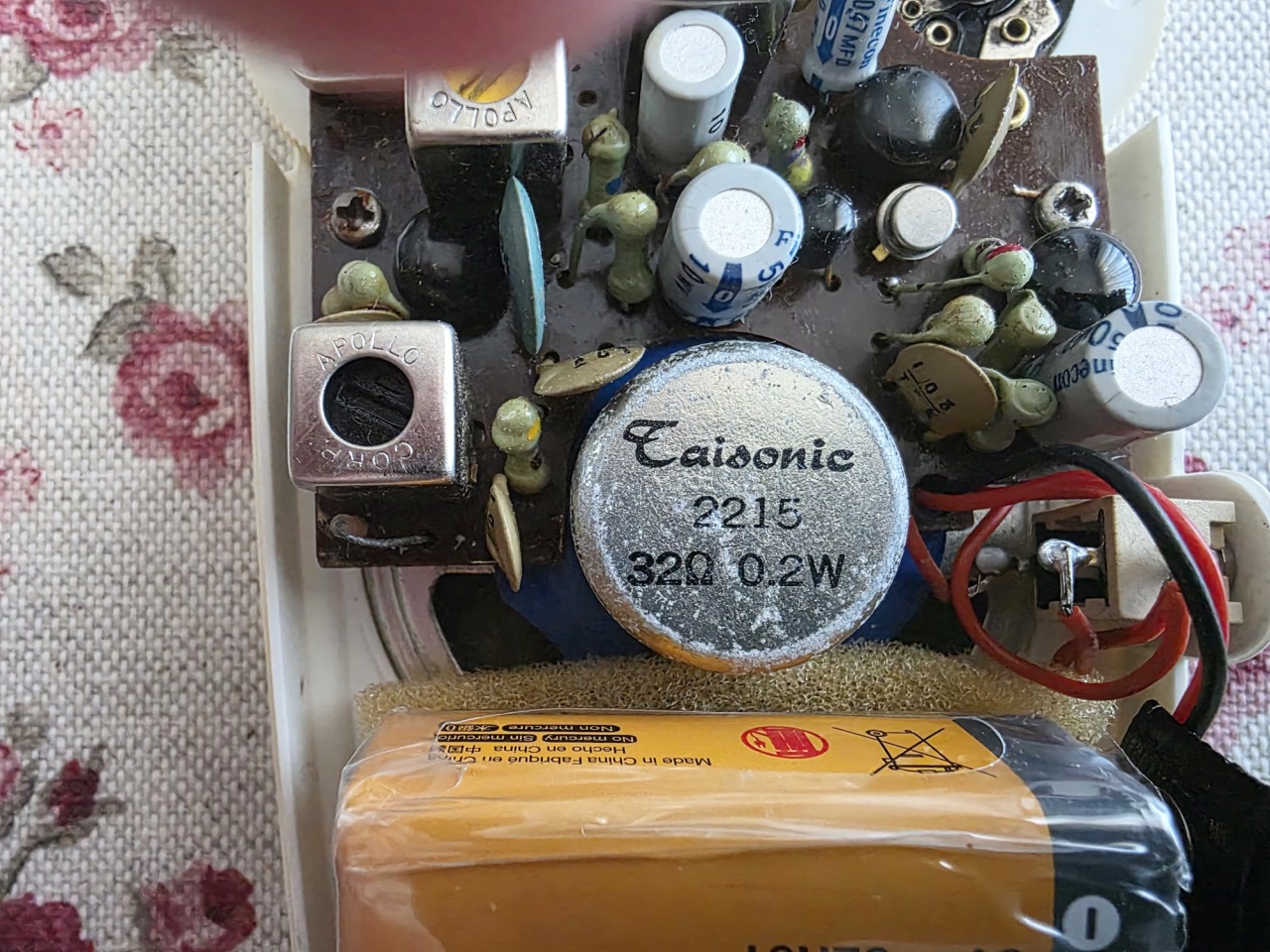

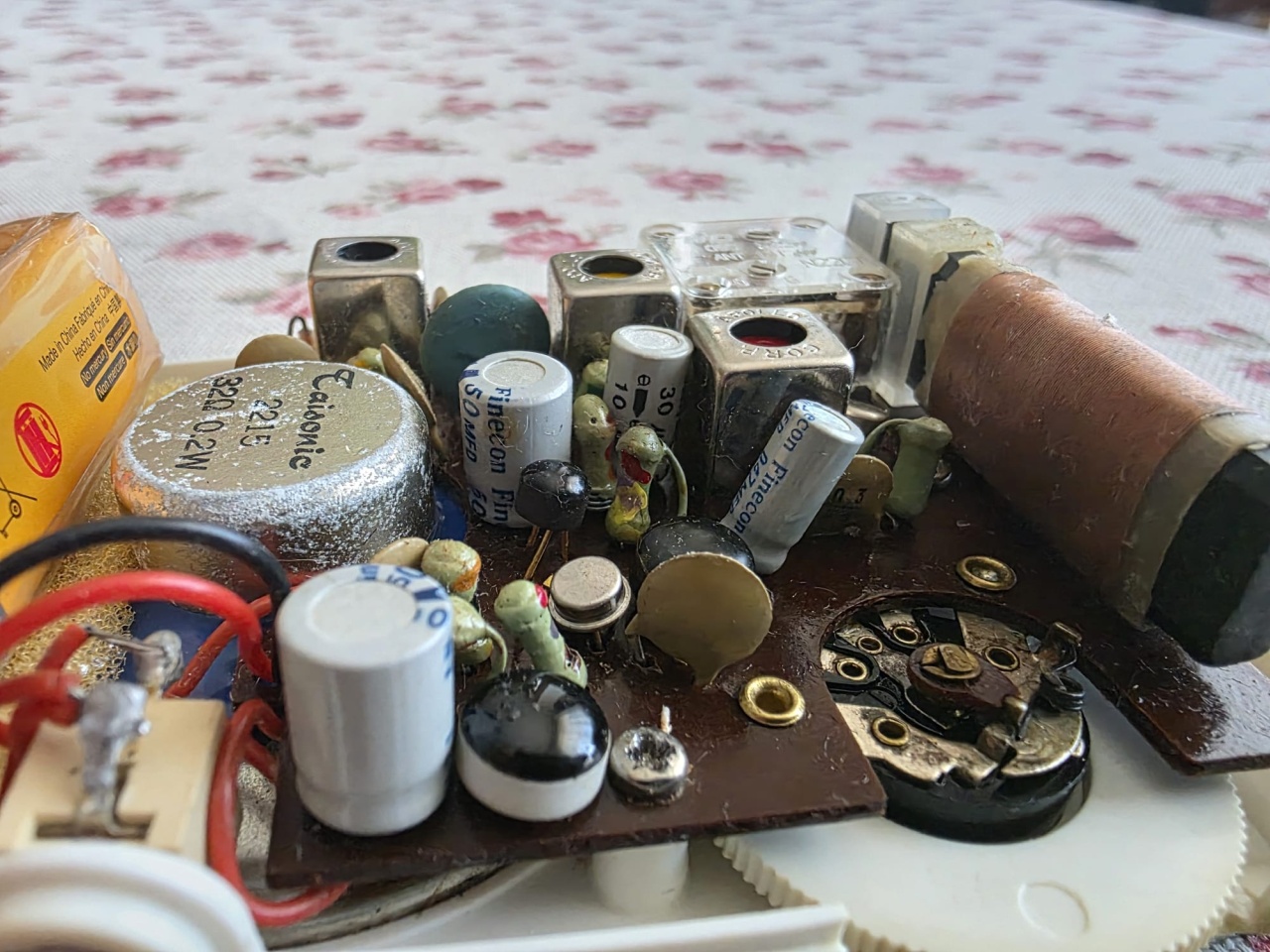

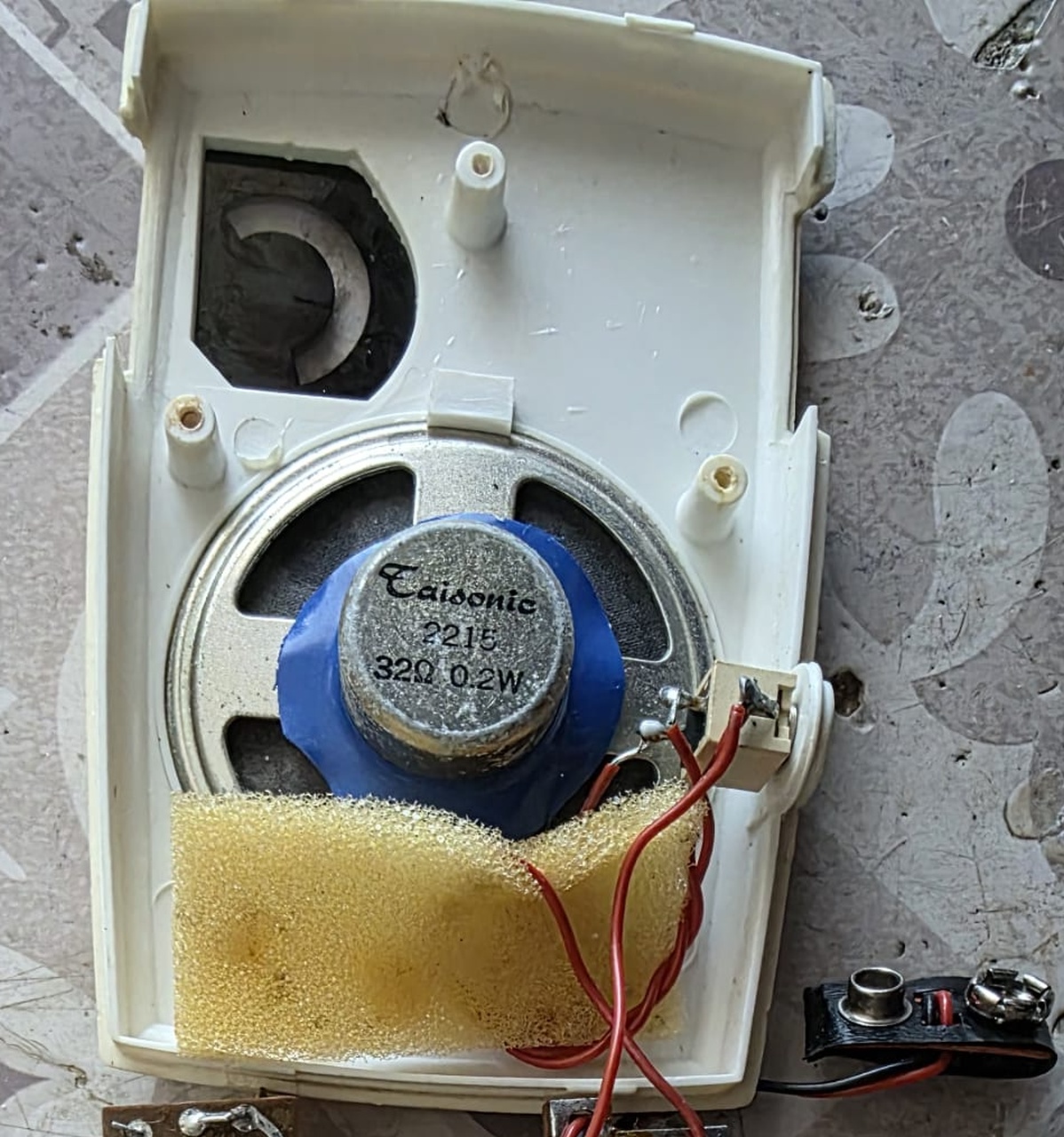

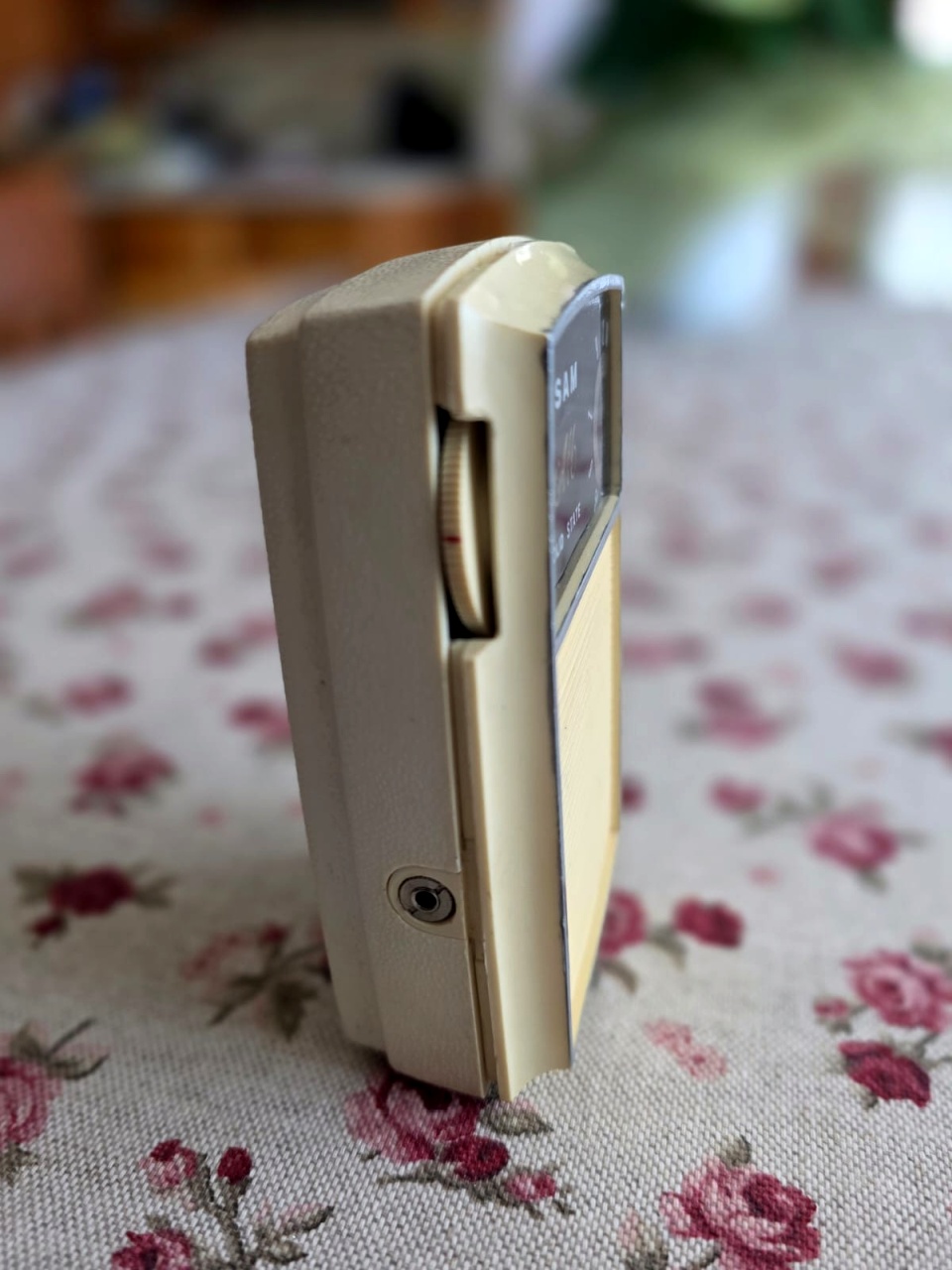

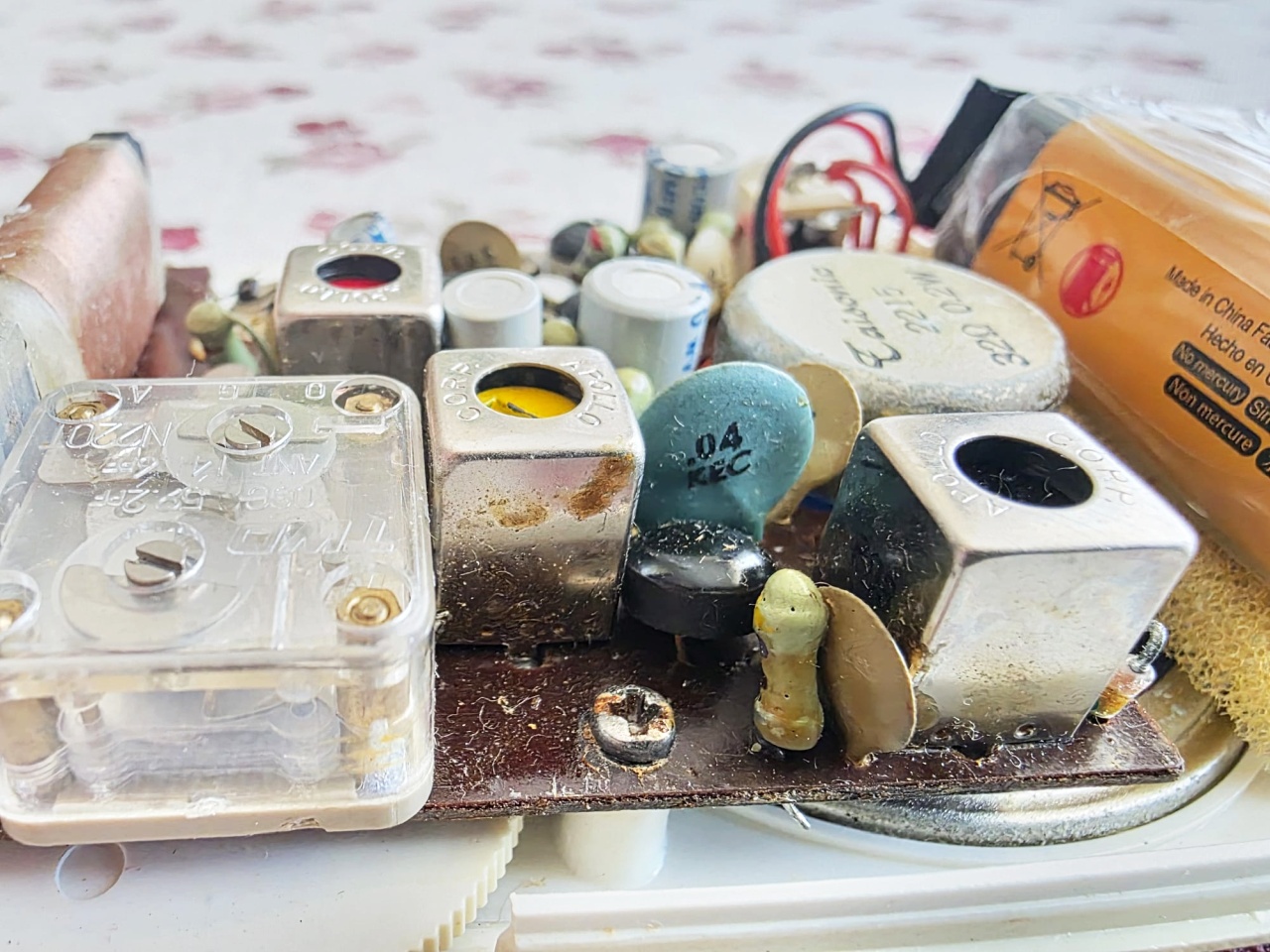

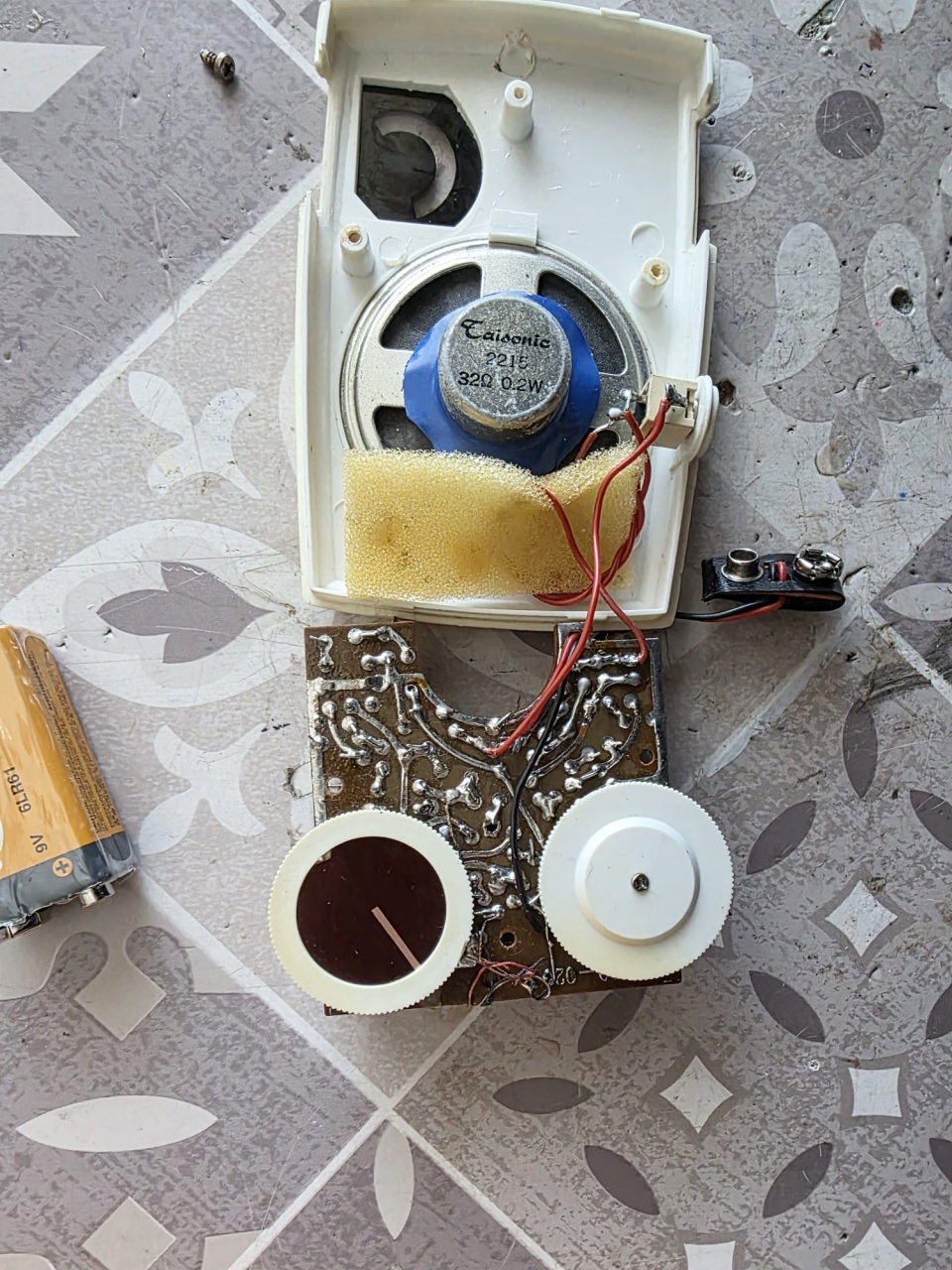

Isam AM Solid State - Taiwan (TW) ~ 1975. Pocket transistor receiver manufactured under the Isam brand in Taiwan (Republic of China) in the 1970s. The radio receives the Medium Wave band (540 to 1600 kHz) and uses five unbranded silicon transistors. The antenna is wound on a ferrite core, with the IF frequency at 455 kHz. The audio stage is a complementary symmetrical type with a 0.2 W output power on a 2.165 in magnetodynamic speaker with 32 Ohm of impedance. The radio's cabinet is made of plastic with a round dial, and the tuning knob with the index is on the right side of the cabinet and is directly aligned with the variable capacitor axis without a gear reduction. The power/volume knob is on the left side, where the earphone jack is also located lower down. The radio is powered by a 9V 6F22 dry cell battery (a 6LR61 alkaline battery will also work). The Isam AM measures are: 2.95 x 4.33 x 1.29 inches, and weighs is 5.4 oz without the battery. The model I own is still in working order, a full fifty years after its production. The only work I had to do was clean the scratchy volume potentiometer with deoxidizing spray, but all the other components, including the electrolytic capacitors, are still original. IK3HIA © 2026.
