philips_ 90RL106

English			Descrizione
Click sulle immagini per ingrandire Click on images to enlarge

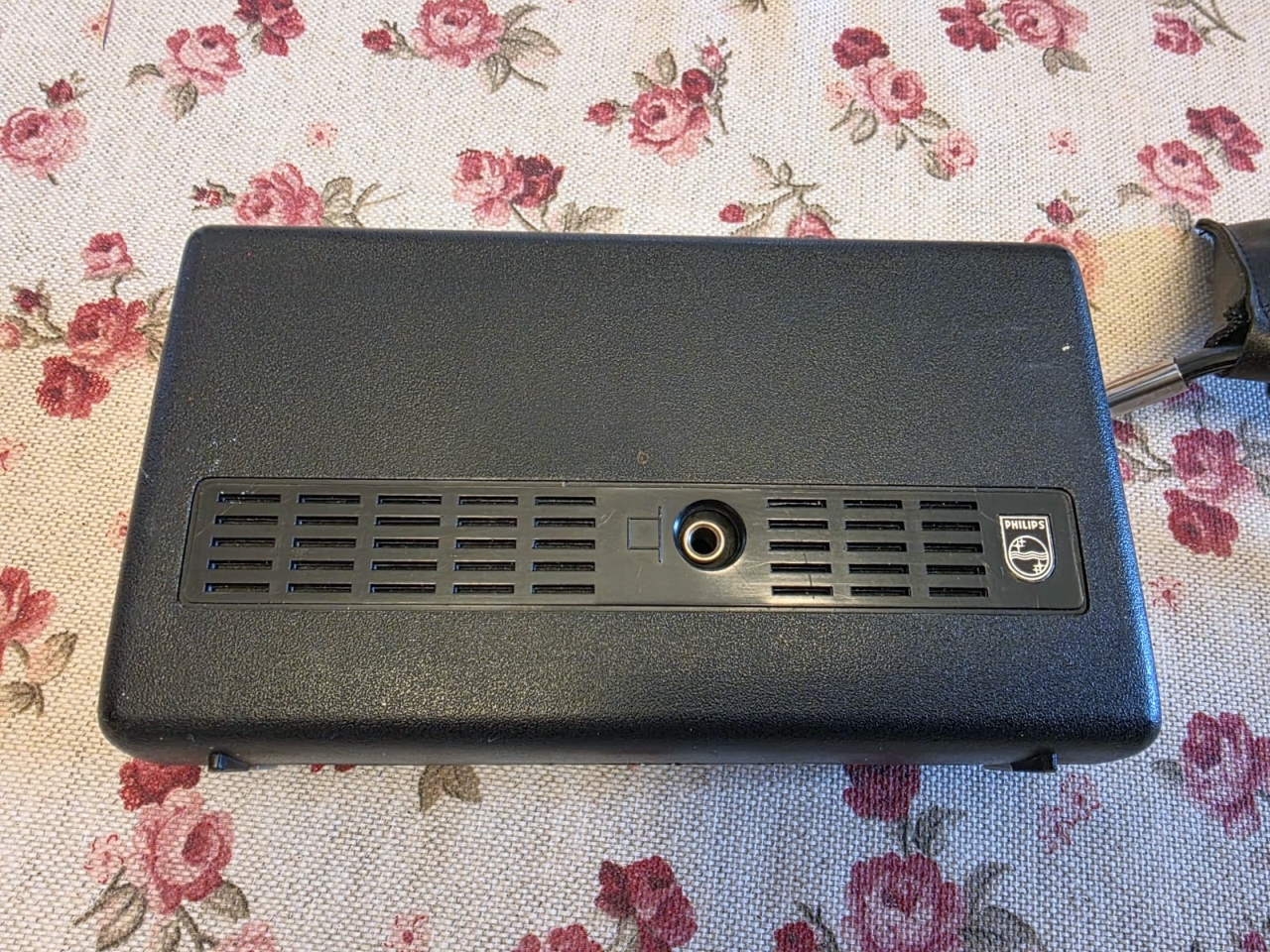

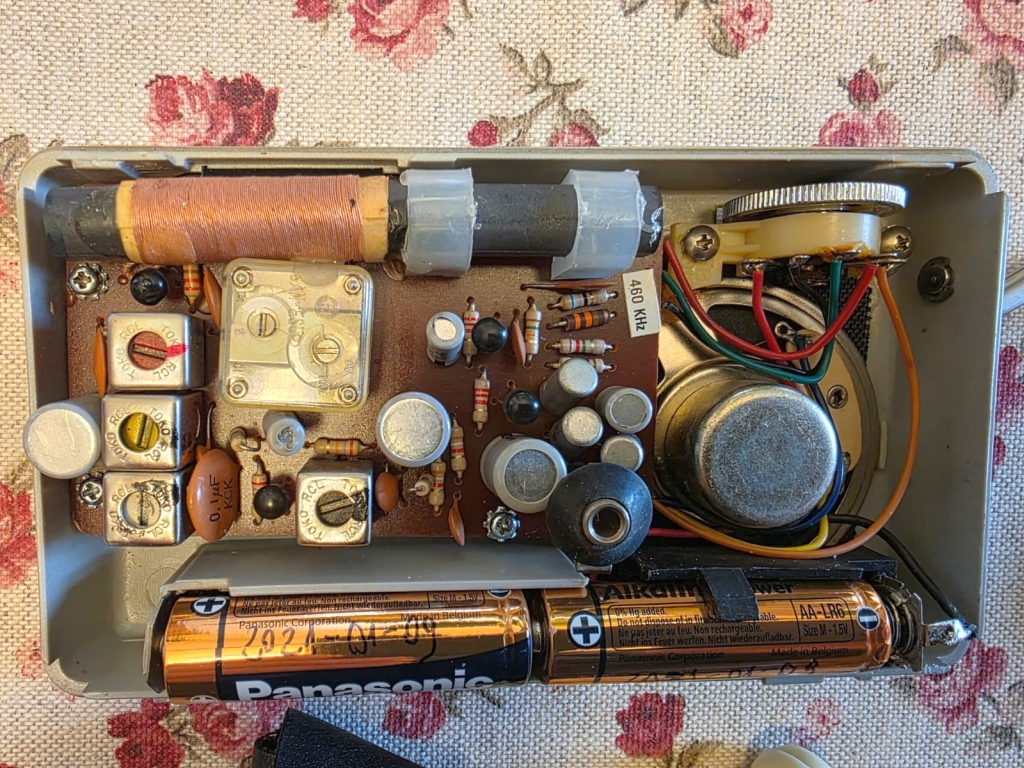

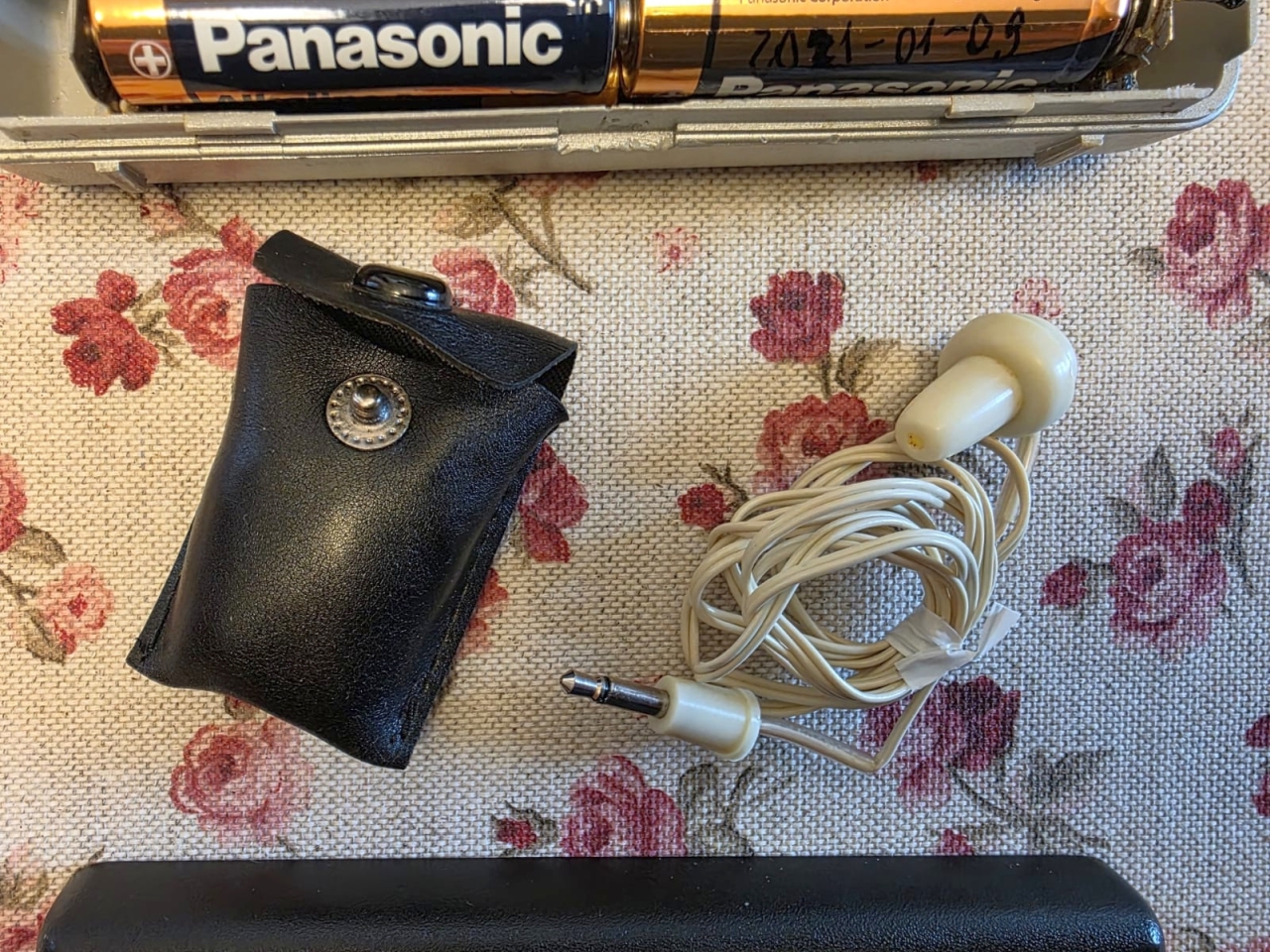

Philips 90RL106 - Philips, Eindhoven - Netherlands (NL) ~1972. The 90RL106 is a portable superheterodyne receiver produced in the early 1970s by Philips in Netherlands and other European countries. The radio receives the Broadcasting with range from 520 to 1630 kHz. The receiver uses seven transistors: ED1501A, ED1501B2, ED1401B1, ED1401B, LM596, 2SD77BC, and 2SB156CD. The antenna is wound on a ferrite core, and the IF (intermediate frequency) resonates at 460 kHz. The magnetic-dynamic speaker has an impedance of 8 ohms. The cabinet is made of plastic with the dial on the right side of the front panel. The power/volume knob is on the top left, while the tuning knob is on the top right of the front panel. The radio comes with a carrying strap and a pouch containing the earphone, which can be connected to the jack accessible on the rear panel. The 90RL106 requires three UM3 (AA) 1.5V dry cell batteries for a total of 4.5 VDC. Dimensions are 5.7 x 3.2 x 1.5 inches, and the weight without batteries is 0 lb 7 oz. IK3HIA © 2026.

Philips 90RL106 - Philips, Eindhoven - Olanda (NL) ~1972. La 90RL106 è un ricevitore portatile supereterodina prodotto all'inizio degli anni 70 dalla Philips in Olanda e in altri paesi europei. La radio riceve la gamma delle Onde Medie da 520 a 1630 kHz. Il ricevitore utilizza sette transistor: ED1501A, ED1501B2, ED1401B1, ED1401B, LM596, 2SD77BC e 2SB156CD. L'antenna è avvolta su un nucleo di ferrite e la Frequenza Intermedia risuona a 460 kHz. L'altoparlante magnetodinamico ha l'impedenza di 8 Ohm. Il mobiletto è di plastica con scala parlante sul lato destro del pannello frontale. La manopole per l'accensione/volume è in alto a sinistra mentre quella della sintonia è in alto a destra sul pannello fontale. La radio è dotata di cinghietta per il trasporto e di borsetta che contiene l'auricolare il quale può essere collegato alla presa jack accessibile dal pannello posteriore. L'alimentazione della 90RL106 necessita di tre batterie a secco tipo UM3 (AA) da 1,5 V per un totale di 4,5 Vdc. Le dimensioni sono: 14,5 x 8,2 x 3,8 cm / 5.7 x 3.2 x 1.5 inch, e il peso senza batterie è 0.2 kg / 0 lb 7 oz. IK3HIA © 2026.
