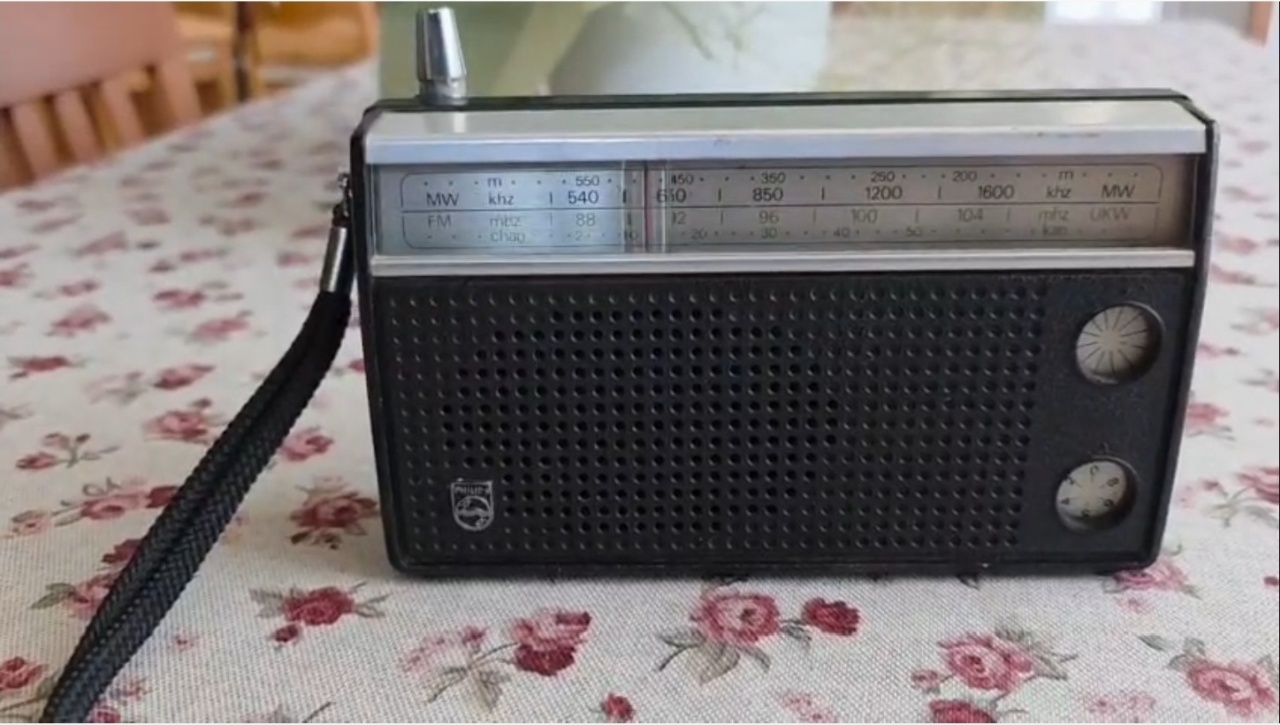

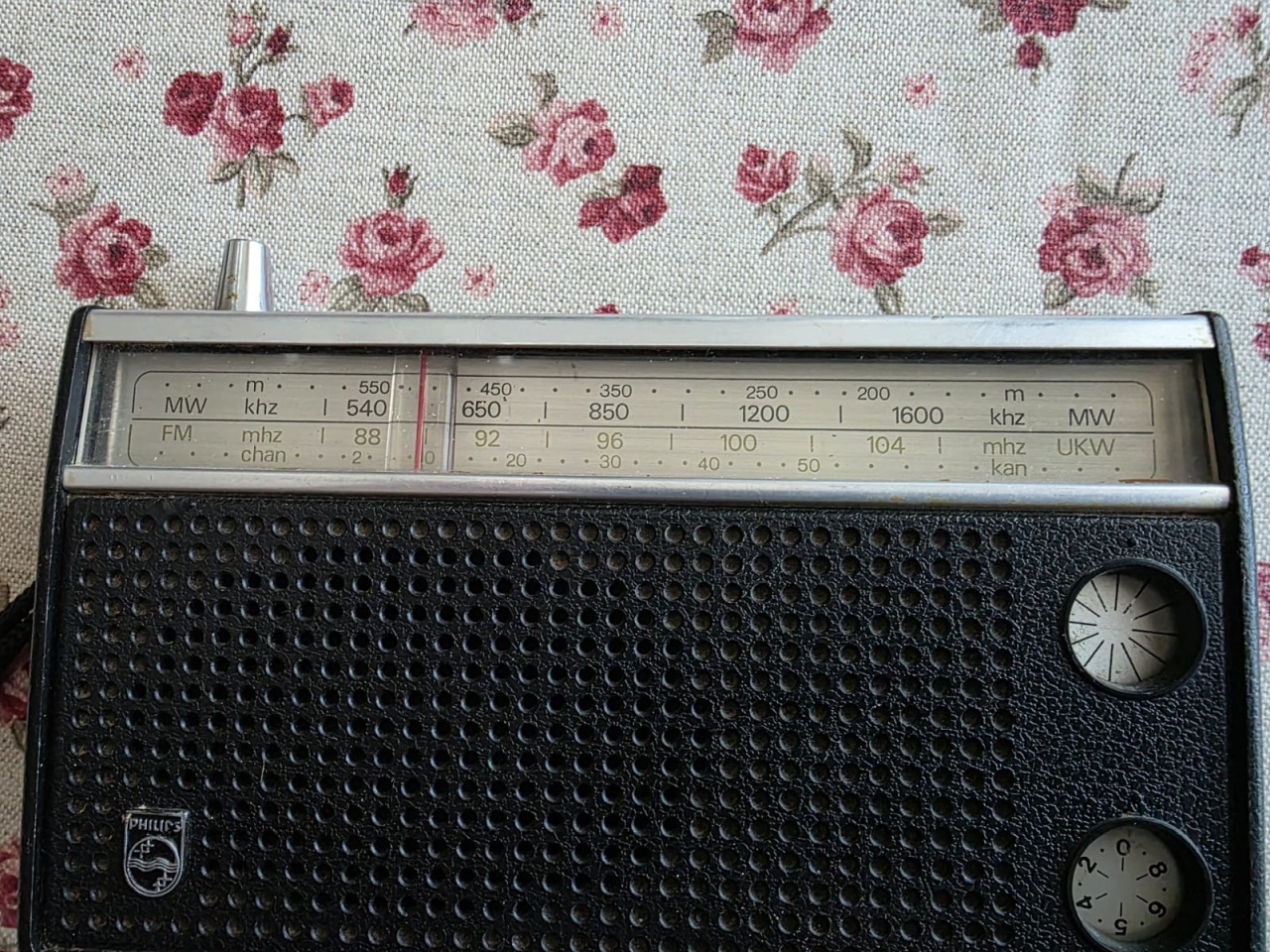

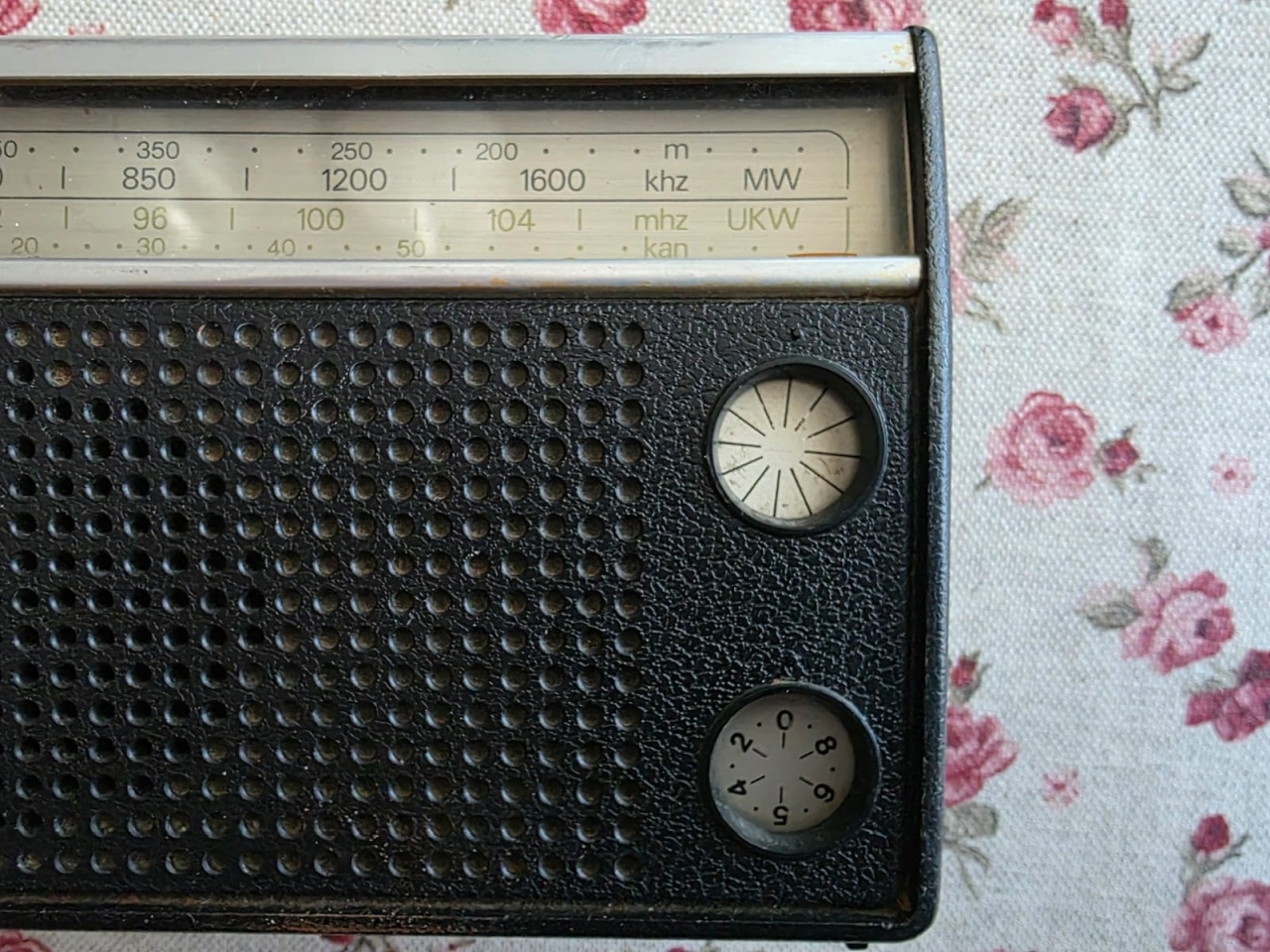

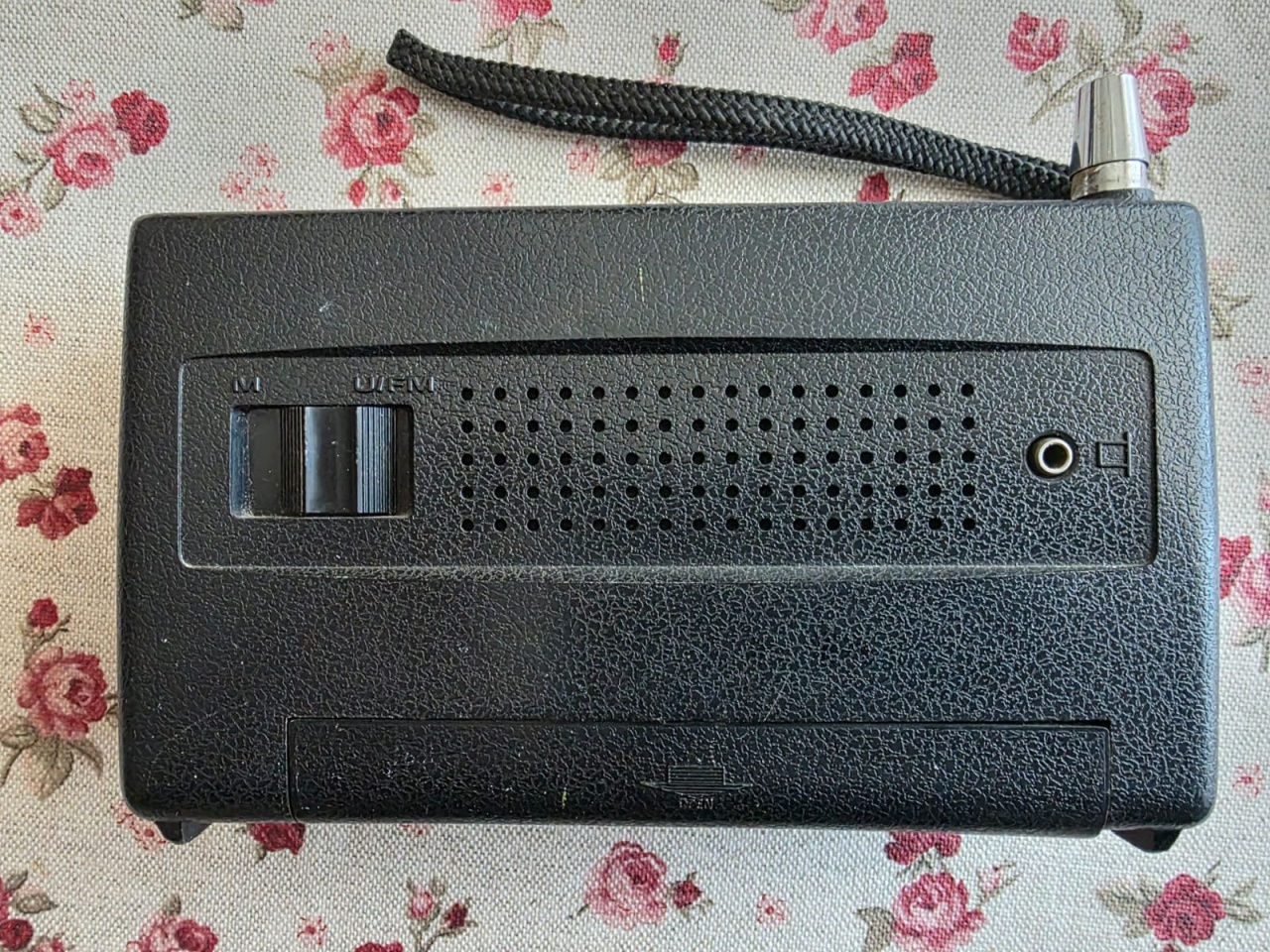

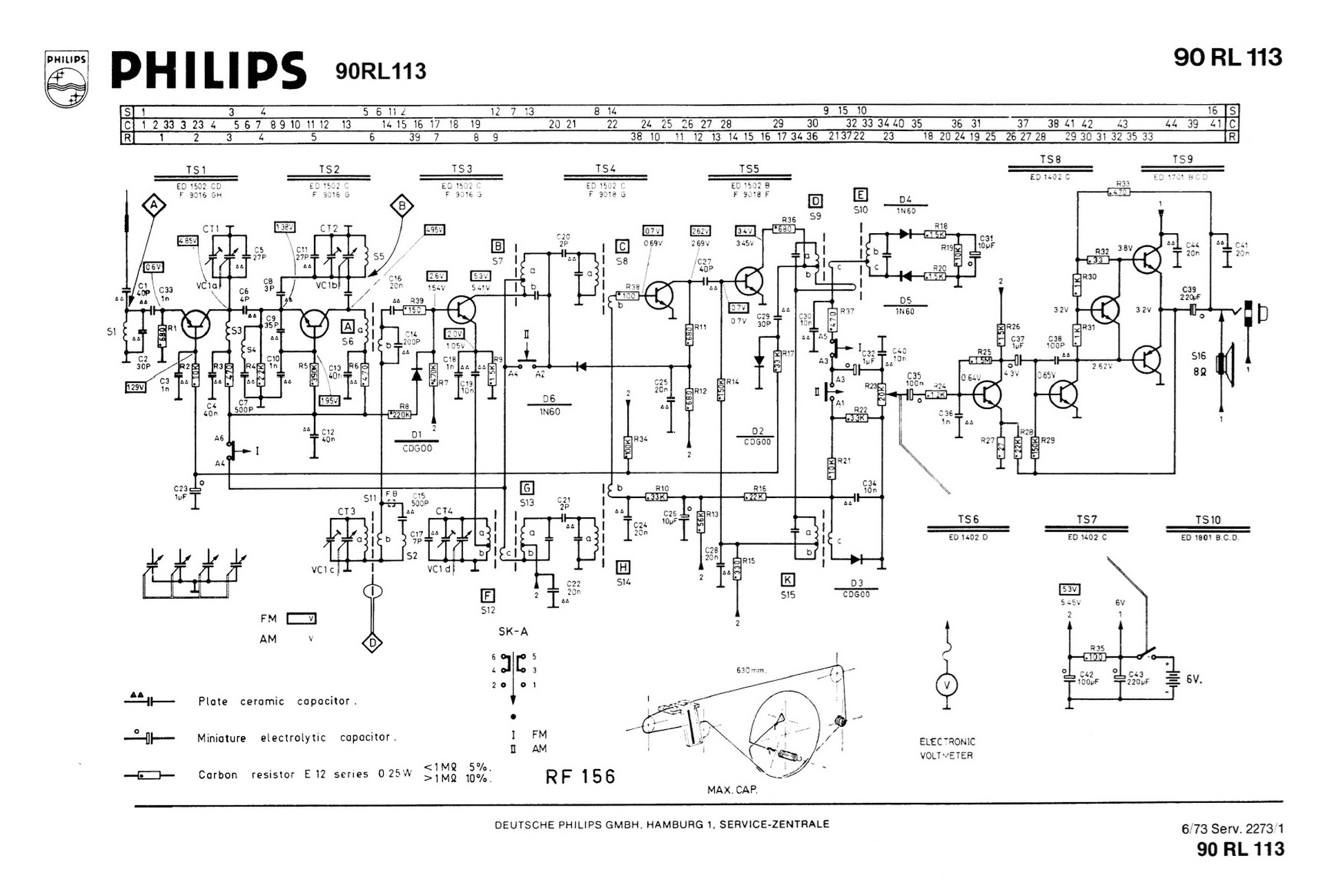

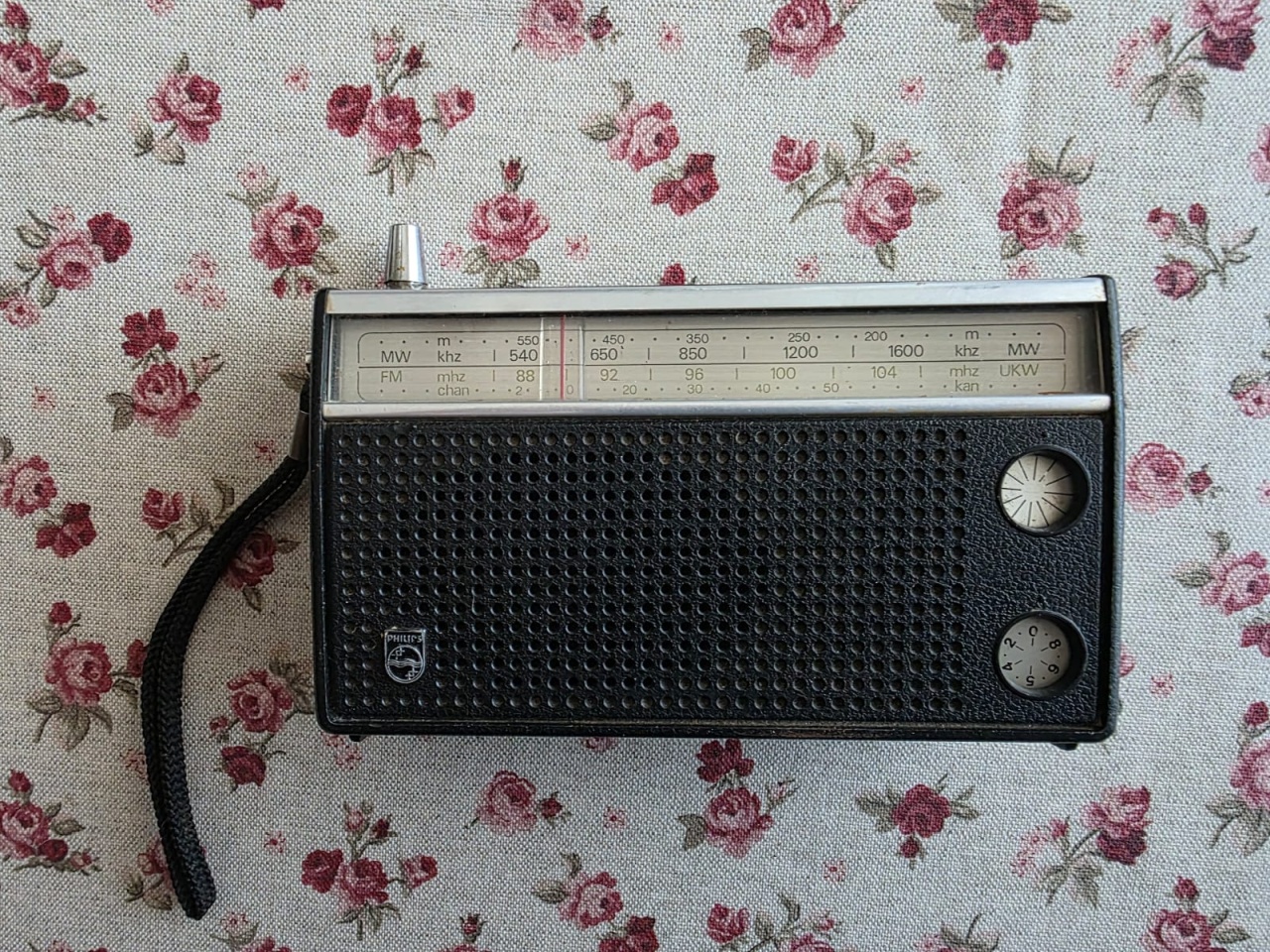

Philips 90RL113-68 - PHILIPS S.p.A. Via Casati 22 - Monza, Italy. The 90RL113 is a portable superheterodyne receiver produced in the early 1970s by Philips Italia, capable of receiving MW (530 to 1630 kHz) and FM (85.5 to 104 MHz) frequencies. The same model was produced in other Philips factories located in various European countries. The receiver uses nine silicon transistors, eight of which are NPN and one PNP for the audio power supply. It features two antennas: a 18.898 in long whip antenna for FM and a ferroxcube antenna for AM. AM-FM switching is achieved via a slide switch on the rear panel. The radio's audio stage is of the complementary symmetry type with an output power of 275 mW on a 2.2 inch elliptical magnetodynamic speaker. The rear panel features a headphone jack. The radio is powered by four 1.5 V AA batteries (for a total of 6 VDC). The cabinet is made of plastic with a dial that extends across the entire upper part of the front panel. The power/volume and tuning knobs are on the right side. Dimensions are 6.7 x 3.9 x 3 in, and the weight without batteries is 1 lb 1.6 oz. IK3HIA © 2026.


Philips 90RL113-68 - PHILIPS S.p.A. Via Casati 22 - Monza, Italia. La 90RL113 è un ricevitore portatile supereterodina prodotto all'inizio degli anni 70 dalla Philips Italia con ricezione delle gamme di frequenza delle Onde Medie (da 530 a 1630 kHz) e della Modulazione di Frequenza (da 85,5 a 104 MHz). Lo stesso modello veniva prodotto in altri stabilimenti Philips situati in vari paesi Europei. Il ricevitore utilizza nove transistor al silicio dei quali otto sono NPN e uno di potenza audio è un PNP. Le antenne sono due: uno stilo lungo 48 cm per la FM e un'antenna ferroxcube per l'AM. La commutazione AM-FM avviene tramite un commutatore a slitta posto nel pannello posteriore. Lo stadio audio della radio è del tipo a simmetria complementare con potenza d'uscita di 275 mW su un altoparlante magnetodinamico ellittico del diametro di 5.5 cm. Nel pannello psteriore è presente una presa audio tipo jack per l'auricolare. L'alimentazione della Radio avviene tramite quattro batterie stilo tipo AA da 1,5 V (per un totale di 6 Vdc). Il mobiletto è di plastica con scala parlante che si sviluppa su tutta la parte superiore del pannello frontale. Le manopole per l'accensione/volume e quella per la sintonia sono sul lato destro. Le dimensioni sono: 17 x 10 x 7,5 cm e il peso senza batterie è 0.5 kg. IK3HIA © 2026.
