PHILIPS  90AL590/50
Singapore - 1980

Italiano English
Philips mod. 90AL590/50 - Singapore - 1980.

Ricevitore a transistor portatile con quattro gamme di frequenza:  Onde Lunghe, Onde Medie, Onde Corte e FM. Il circuito è del tipo supereterodina con Frequenza Intermedia a 468kHz per AM e 10.7MHz per FM. Transistor utilizzati 11: 6 x ST1502, 3 x ED1602, NA31, NA32 e 9 diodi: 2 x 1N60, 2 x CDG24, BZX79 e 4 x 1N4001. Antenna a stilo per FM e OC, antenna in ferrite per le bande OL e OM, altoparlante magnetodinamico da 4 Ohm e diametro di 10 cm.

Mobile in plastica con ampia scala parlante e comandi sul pannello frontale. Maniglia per il trasporto, antenna telescopica e vano batterie nella parte posteriore. L'alimentazione può essere fornita da quattro batterie da 1,5V tipo D (R20) oppure dalla rete elettrica  220-240 Vca tramite l'alimentatore interno. Le dimensioni sono: (LxAxP) 29 x 18 x 7 cm  e il peso è di 1.3 kg senza batterie.

© IK3HIA, 2006.
Click to enlarge Click to enlarge Click to enlarge Click to enlarge
Click to enlarge Click to enlarge Click to enlarge Click to enlarge
Philips mod. 90AL590/50 - Singapore - 1980.

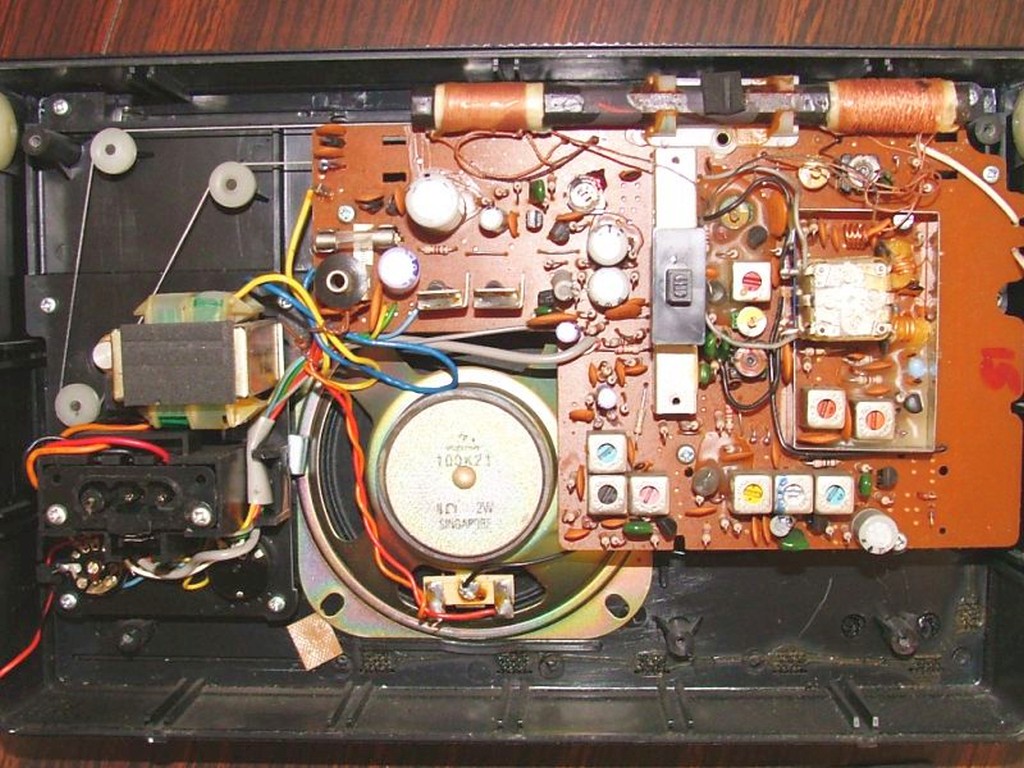

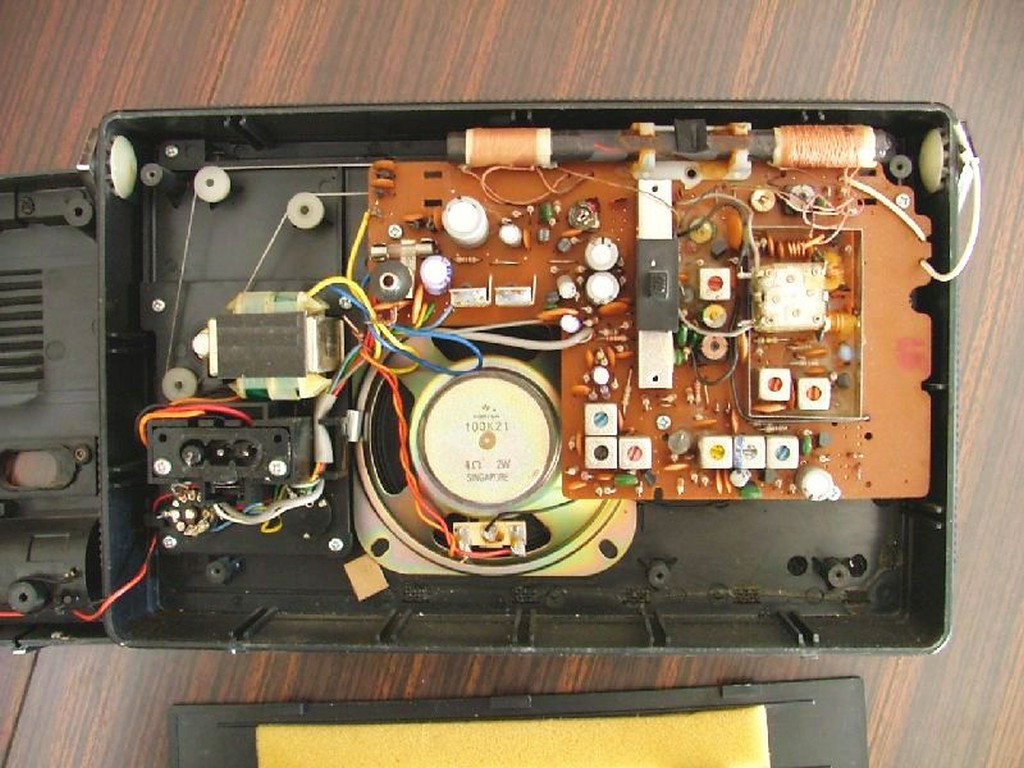

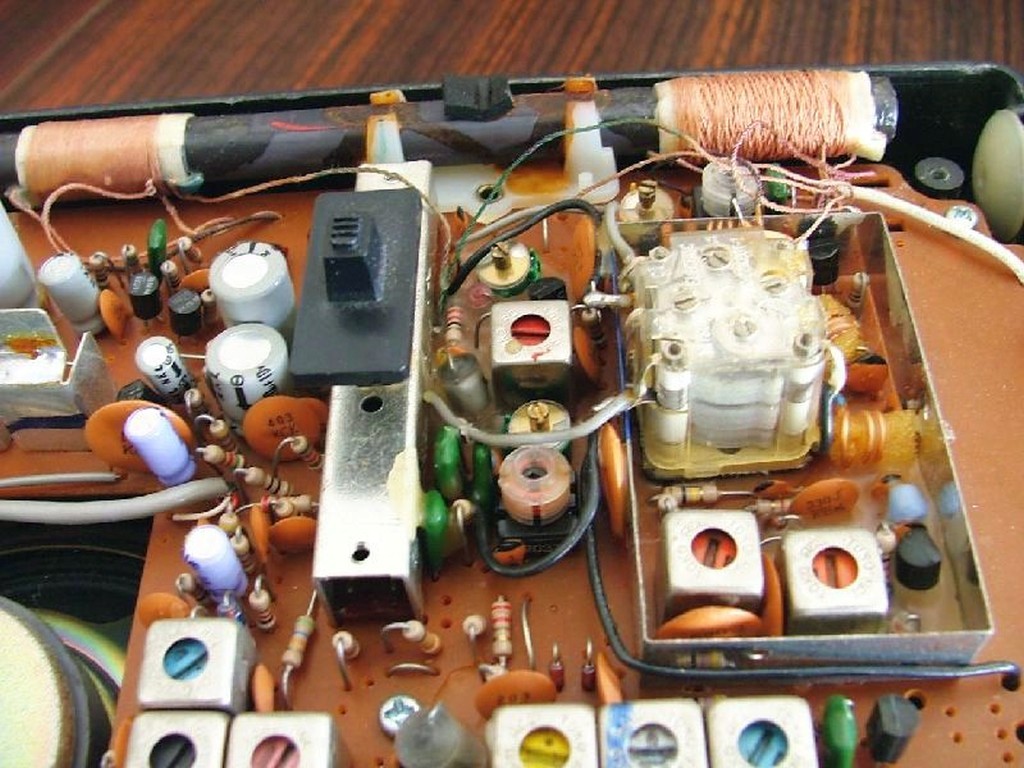

Portable transistor receiver with four frequency ranges: Long Wave, Medium Wave, Short Wave and FM. The circuit is of the superheterodyne type with the Intermediate Frequency at 468kHz for AM and 10.7MHz for FM. Transistors used 11: 6 x ST1502, 3 x ED1602, NA31, NA32 and 9 diodes: 2 x 1N60, 2 x CDG24, BZX79 and 4 x 1N4001. Whip antenna for FM and OC, ferrite antenna for OL and OM bands, a 4 Ohm magnetodynamic loudspeaker Ø 3.9 inch.


Plastic cabinet with large dial scale and controls on the front panel.

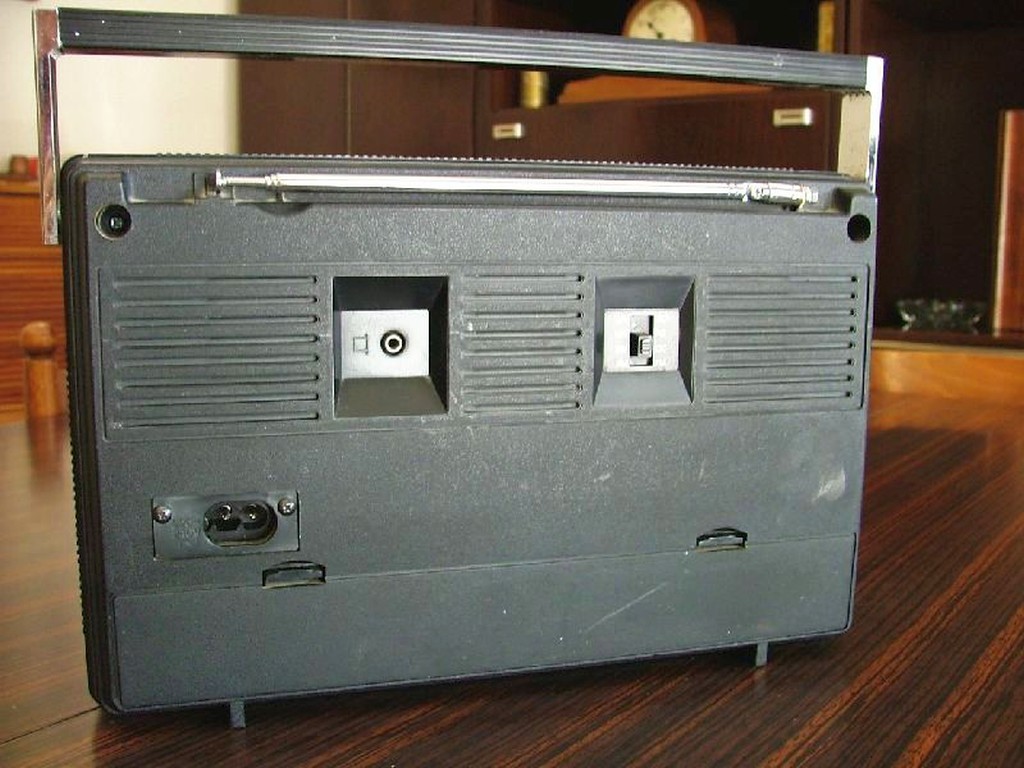

Carrying handle, telescopic antenna and battery compartment in the rear. Power can be supplied by four 1.5V type D (R20) batteries or by the 220-240 Vac mains via the internal power supply. Dimensions are: (WxHxD) 11.4 x 7.1 x 2.8 inch, and weight is 2 lb 13.8 oz without batteries.

© IK3HIA, 2006.
Click to enlarge Click to enlarge Click to enlarge Click to enlarge
Click to enlarge Click to enlarge Click to enlarge Click to enlarge
Click to enlarge Click to enlarge Click to enlarge
