CROWN TR-690 Japan ~ 1961

Italiano					English
Click sulle immagini per ingrandire Click on images to enlarge

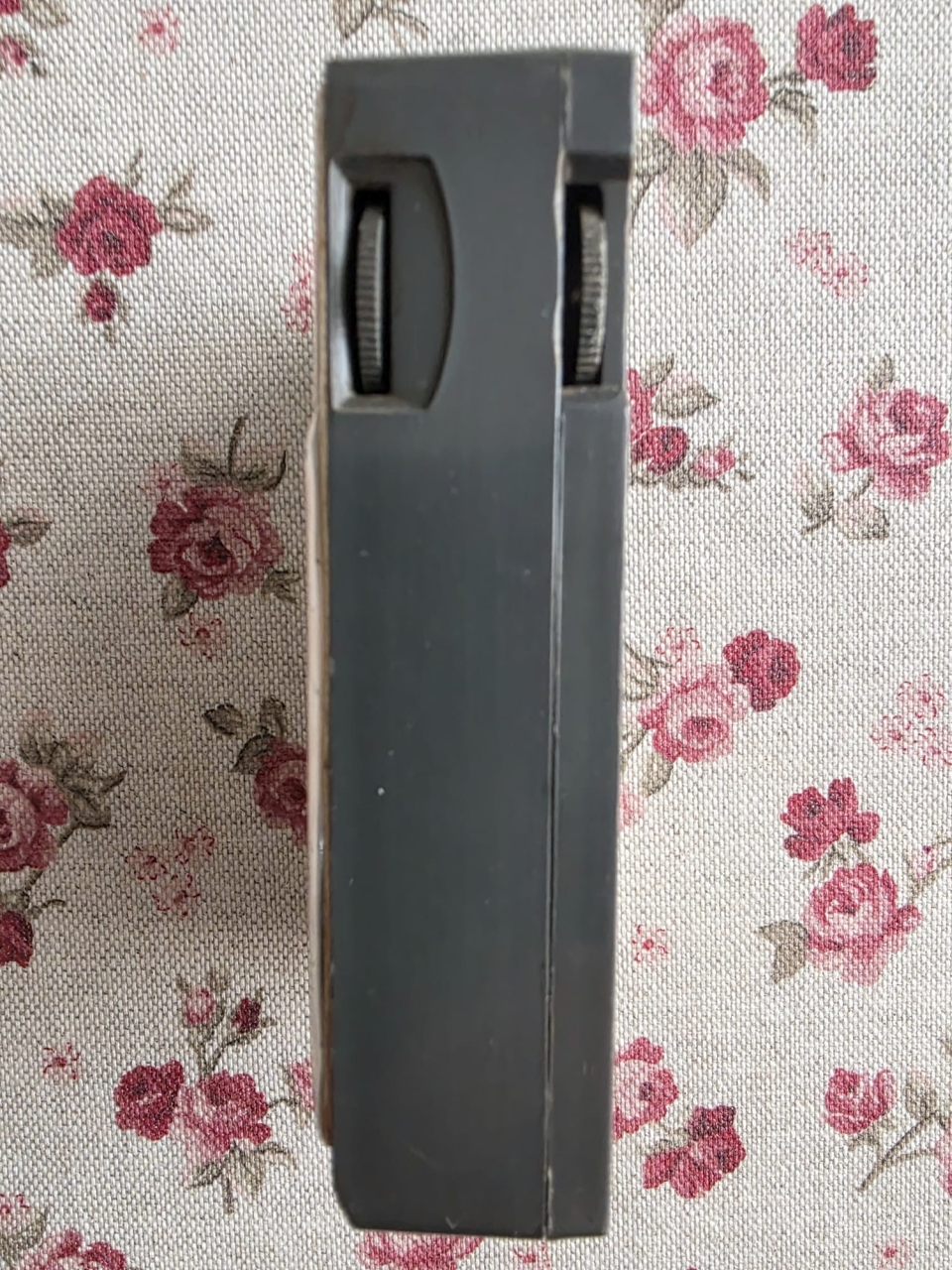

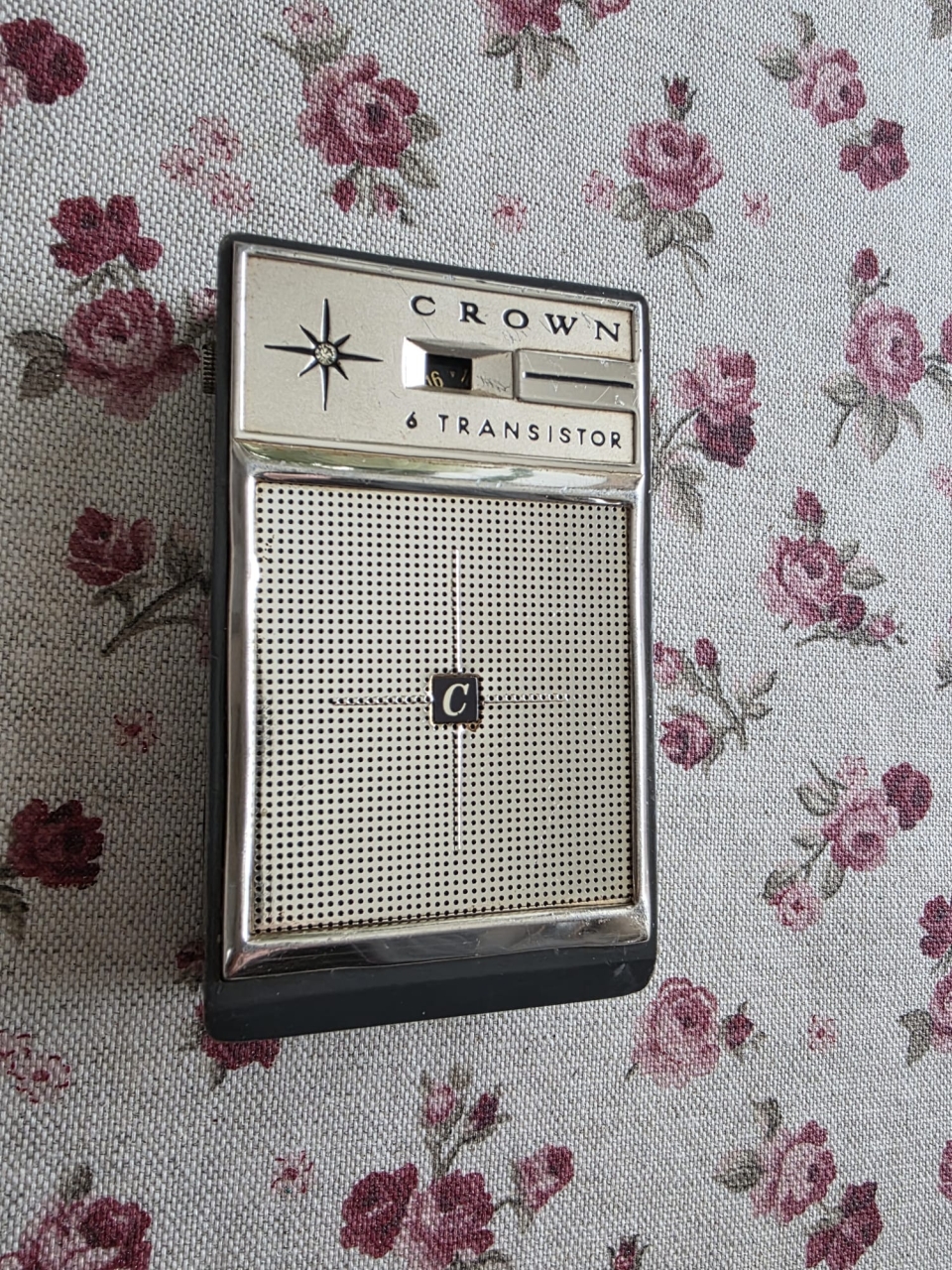

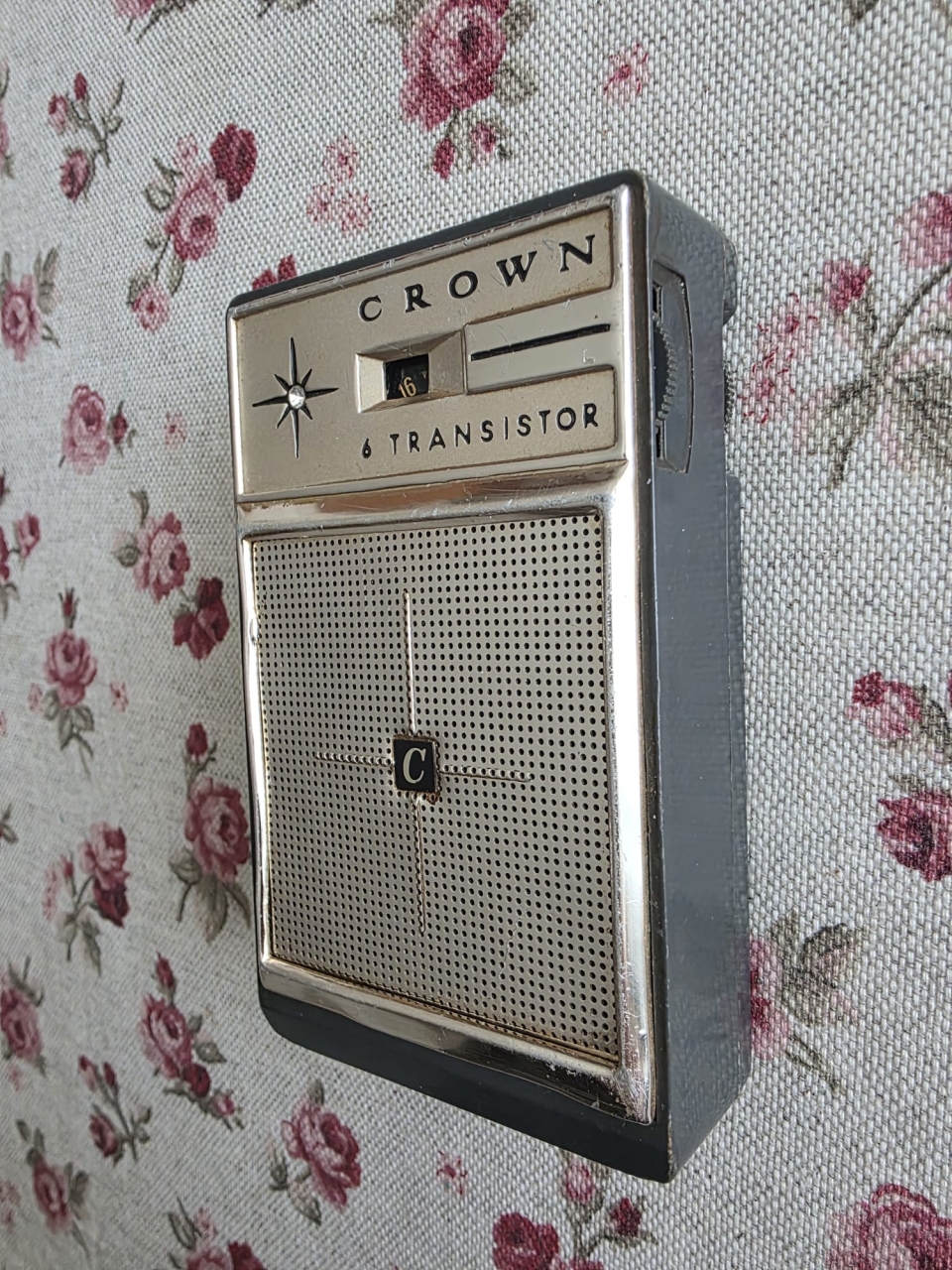

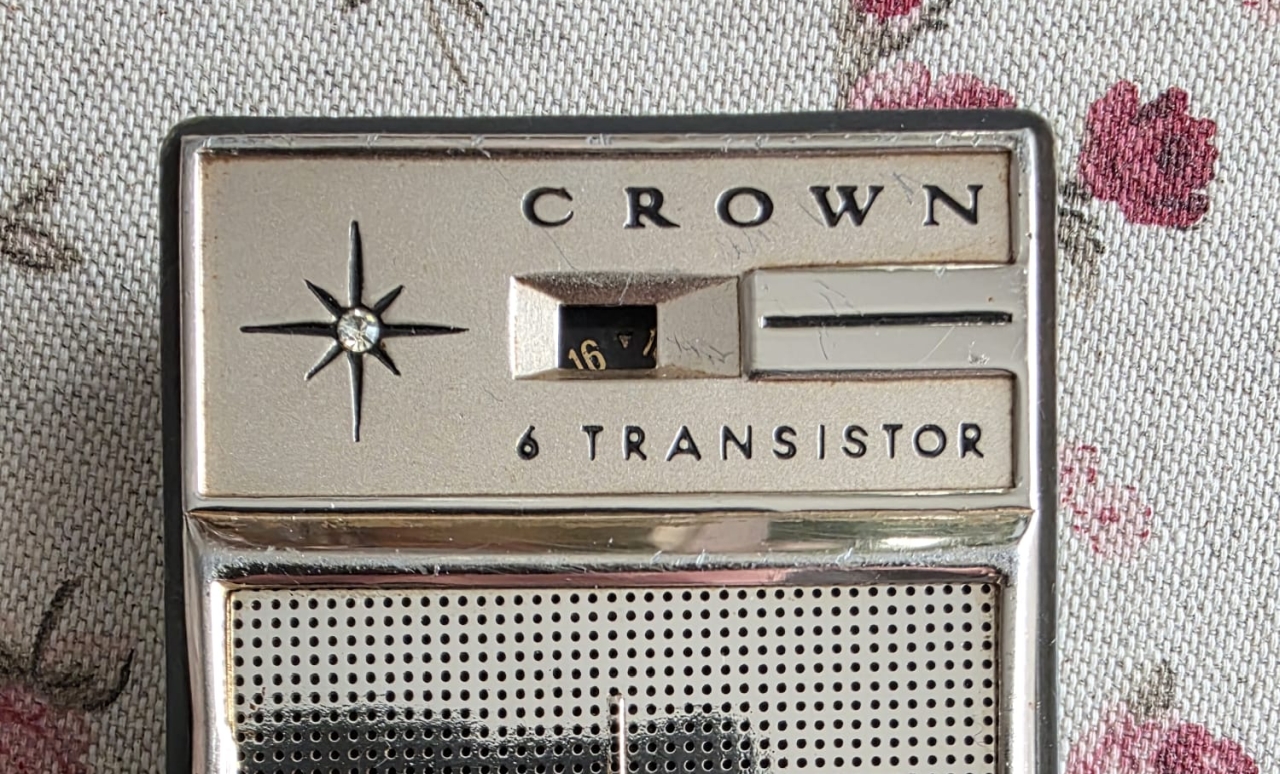

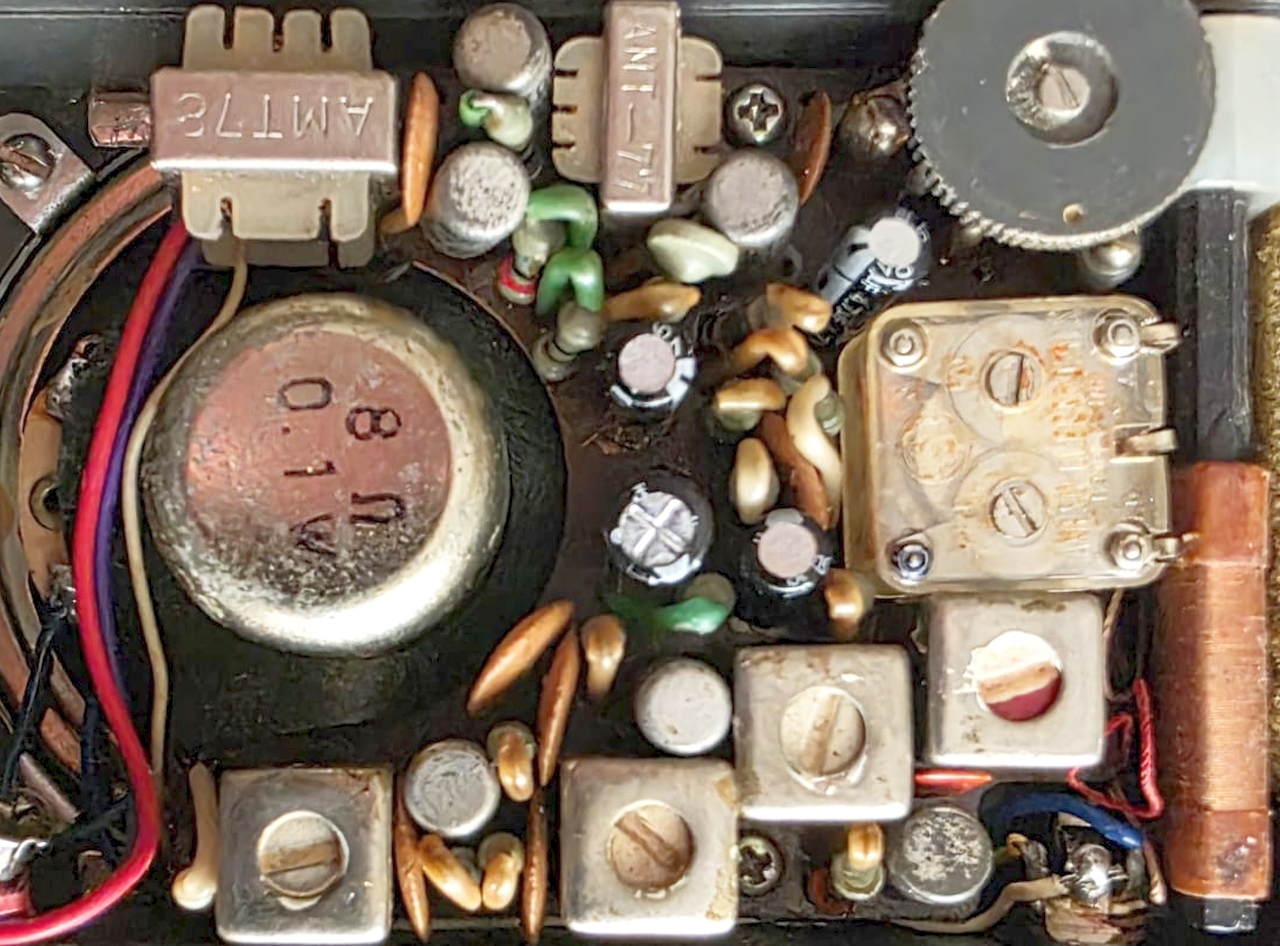

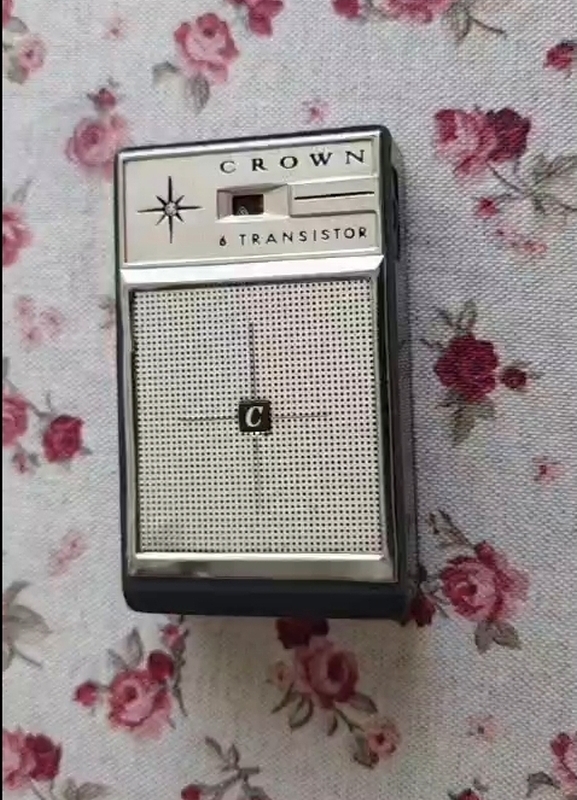

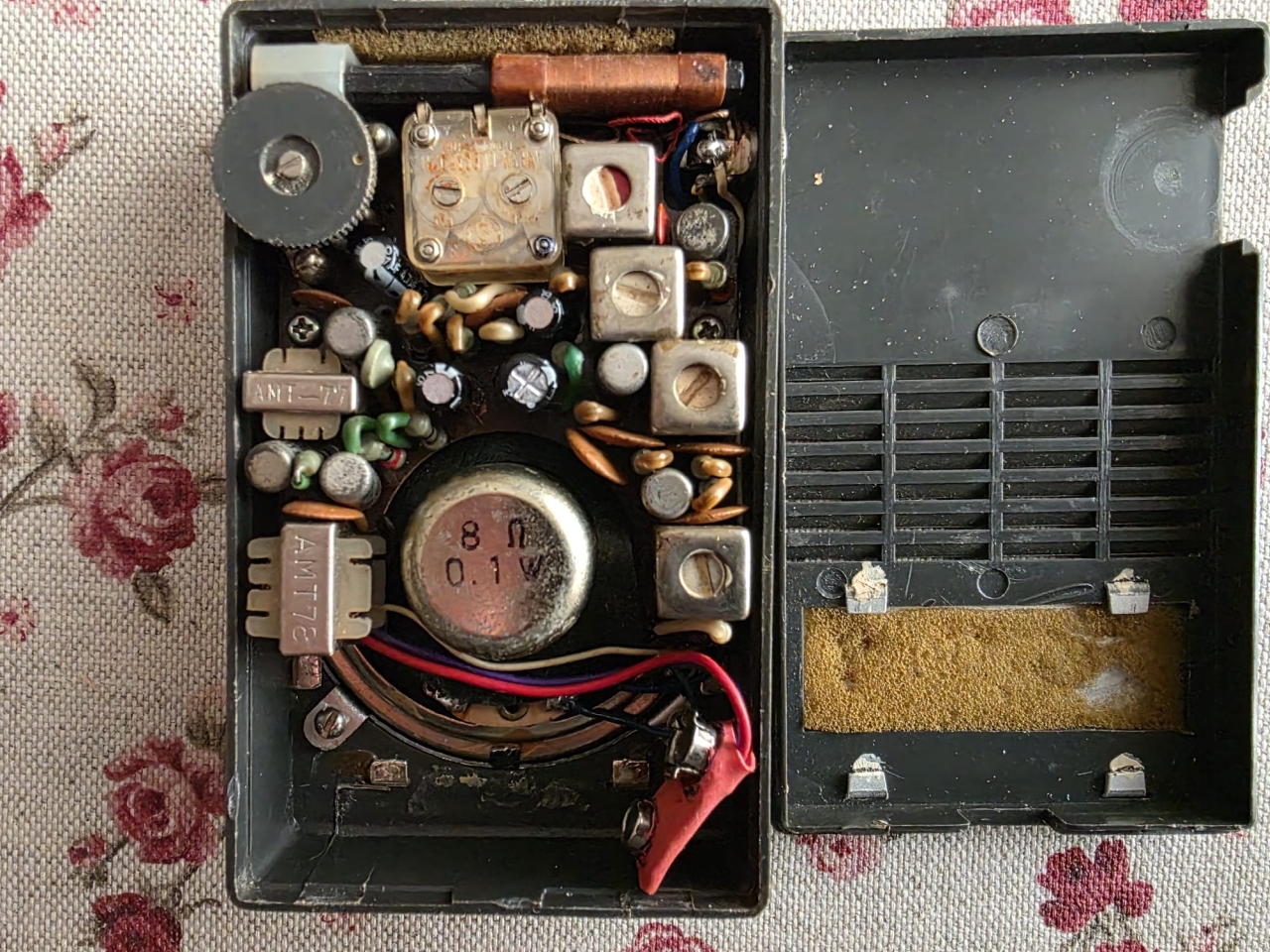

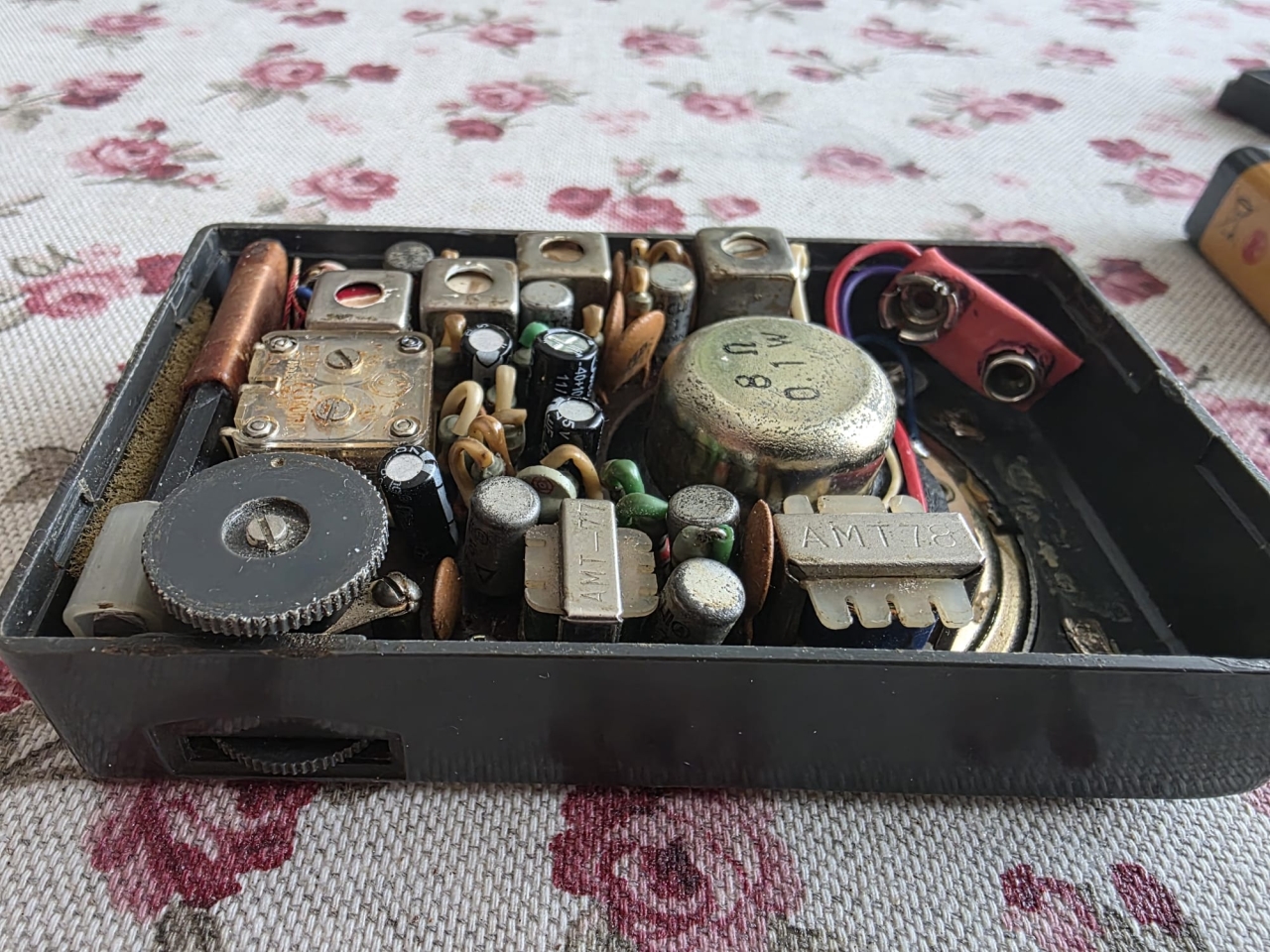

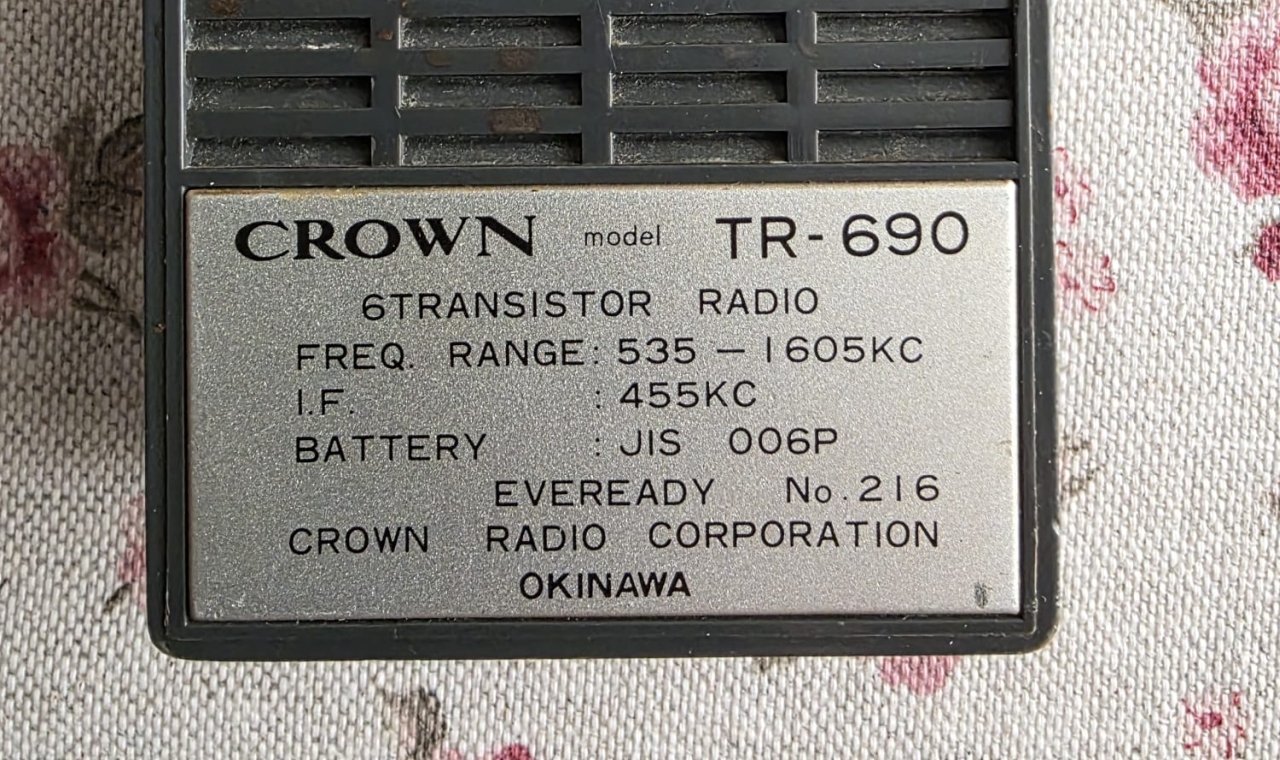

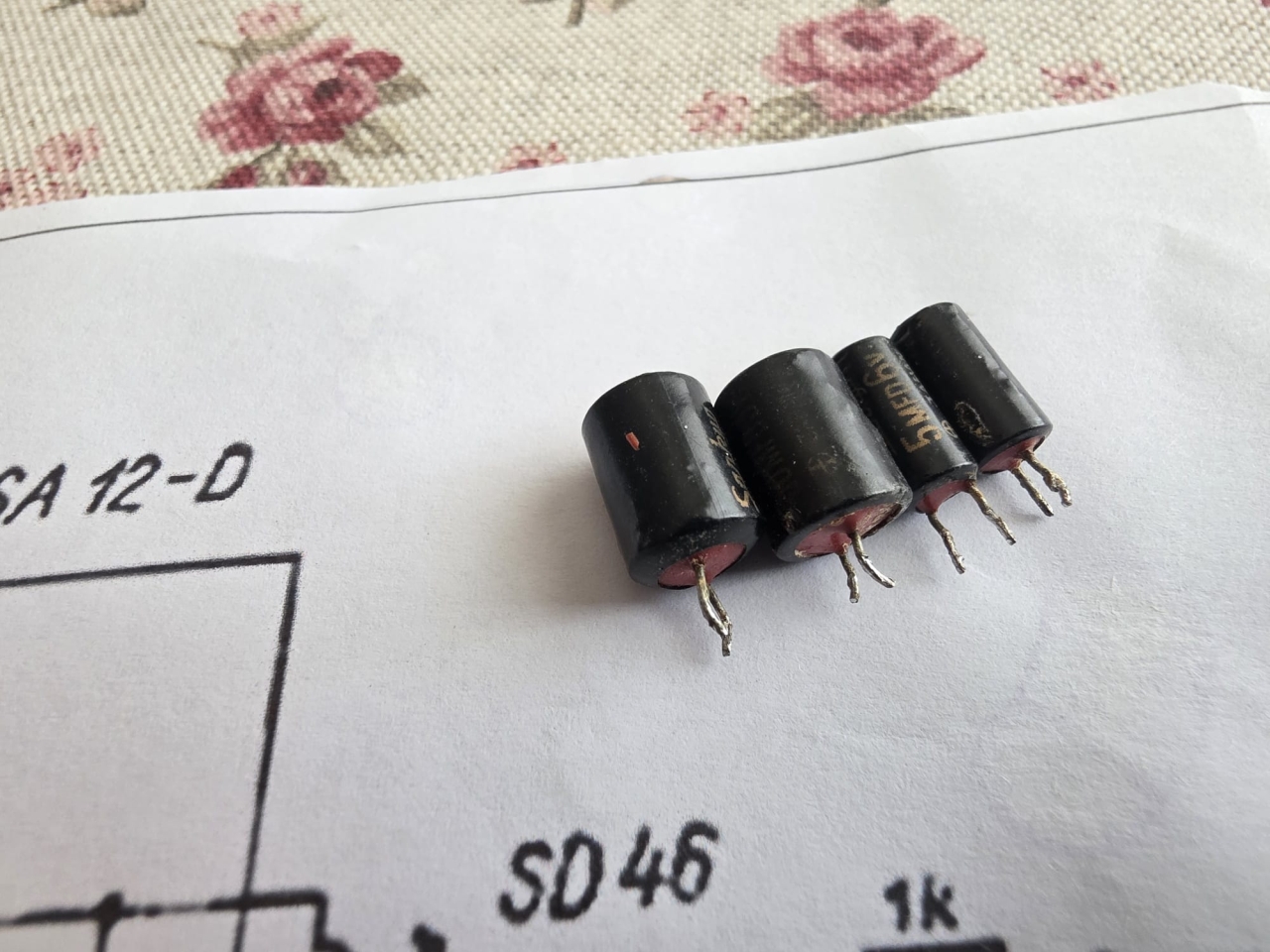

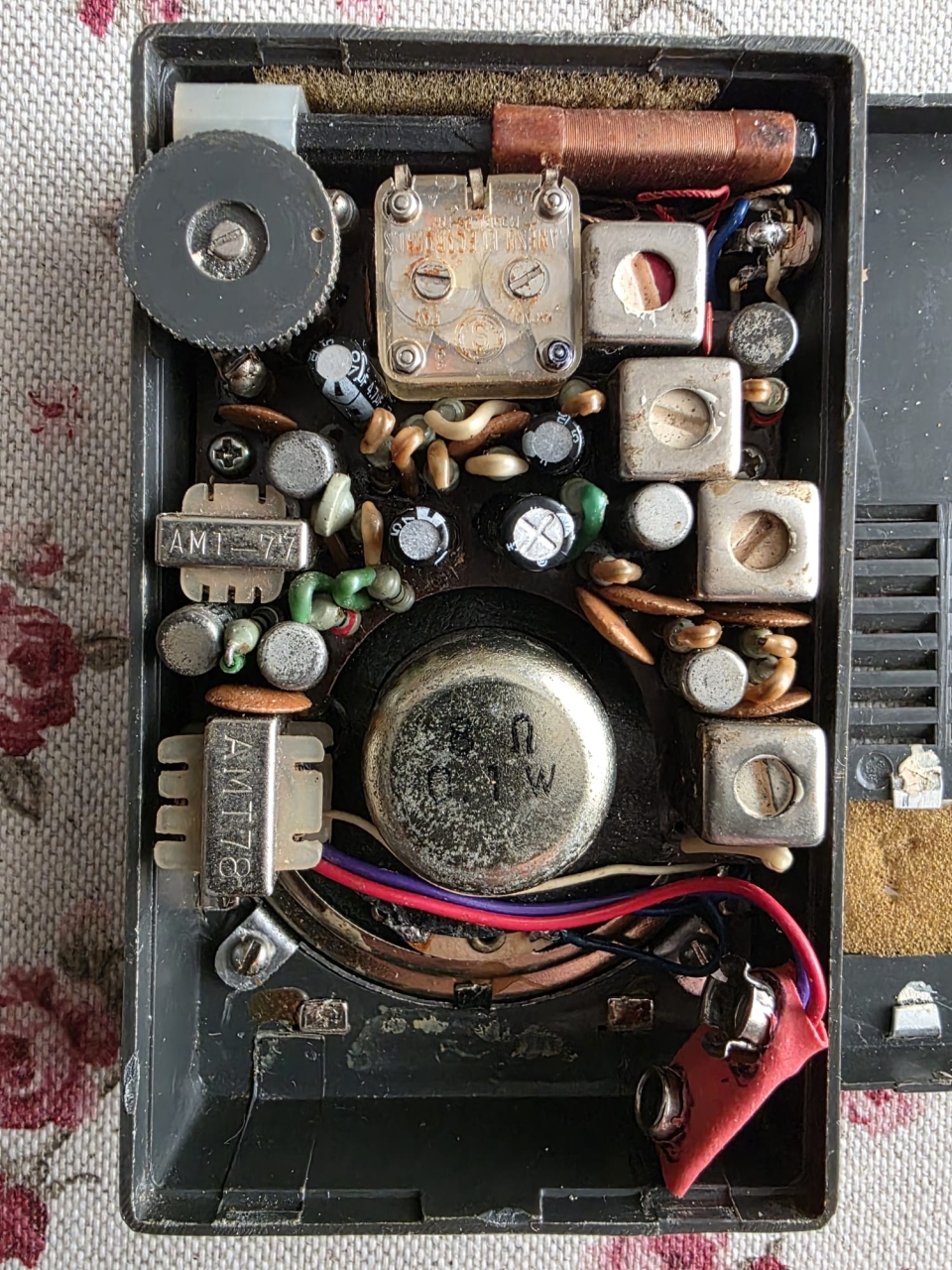

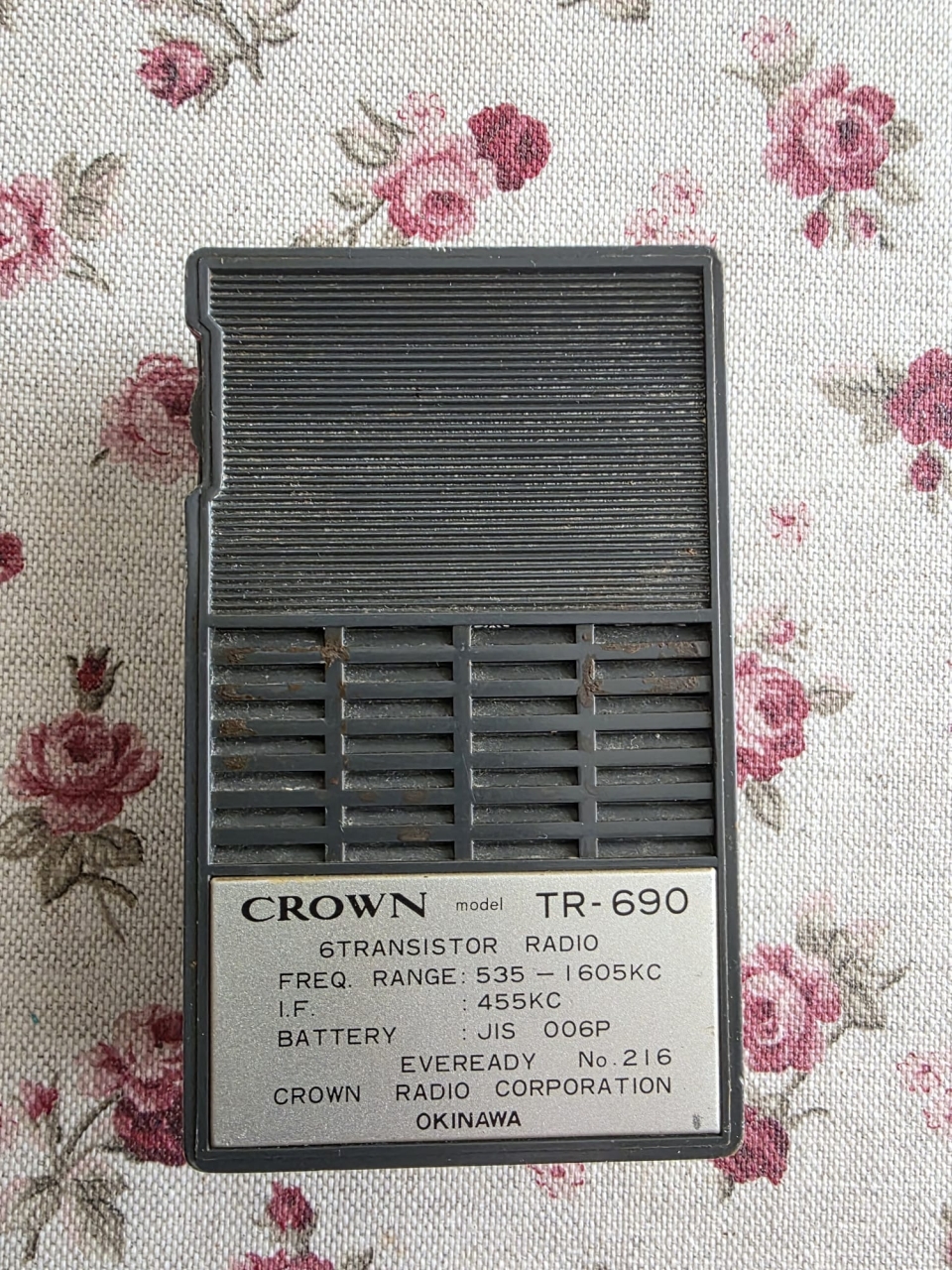

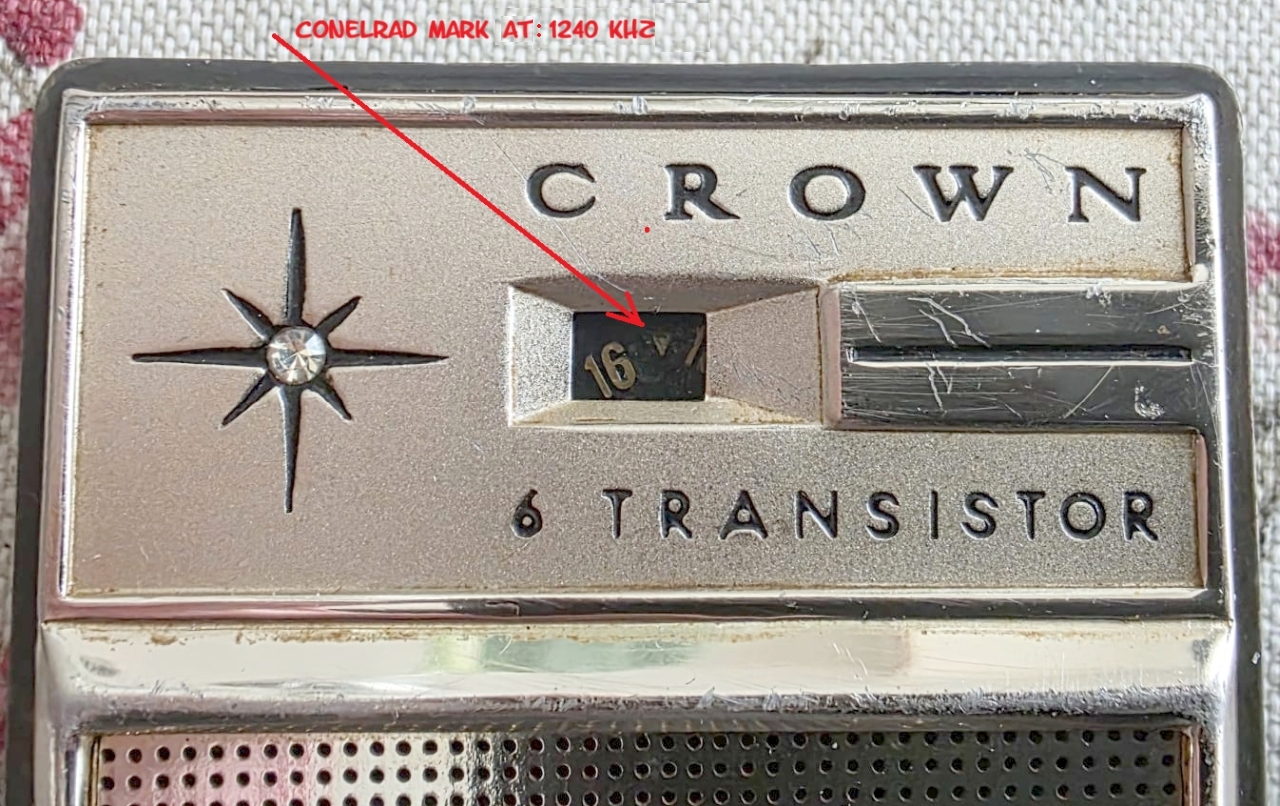

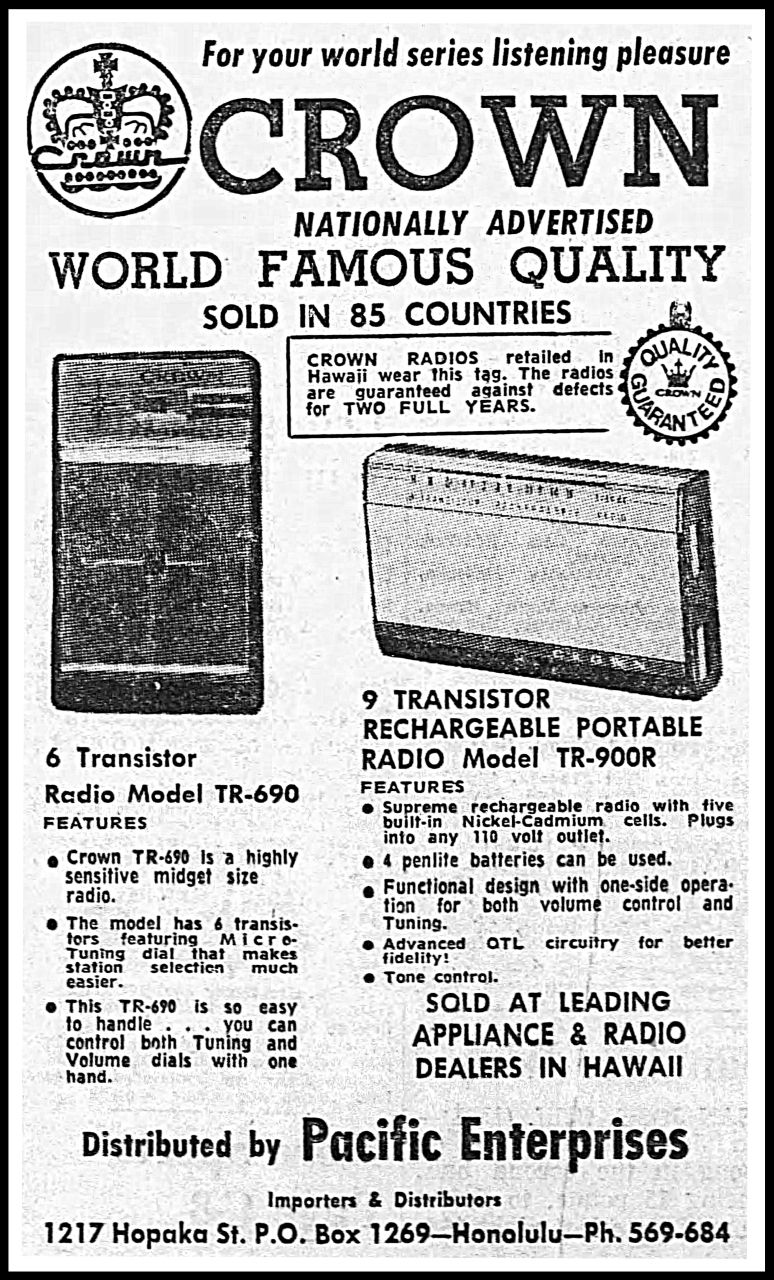

Crown TR-690 - Crown Radio Corp. Okinawa, Japan ~1961. Radio tascabile con ricezione delle Onde Medie prodotto in Giappone dalla Crown Radio Corp. all'inizio degli anni '60. La radio riceve le gamme AM (da 535 a 1605 kHz) con circuito supereterodina che utilizza sei transistor al germanio (2SA102, 2SA101, 2SA101, 2SB171, 2SB172 e 2SB172) e un diodo al germanio. La Frequenza Intermedia risuona a 455 kHz. L'antenna è una bobina avvolta su un nucleo di ferrite piatto. Il cabinet è in plastica con la griglia frontale in metallo forato per l'altoparlante e i bordi cromati. La potenza audio in uscita è di 100 mW su un altoparlante magnetodinamico da Ø 5,5 cm e impedenza 8 Ohm. La scala parlante analogica della radio consiste in una finestrella sulla parte alta del frontale con a lato la manopola di sintonia. Siccome la radio veniva commercializzata negli USA all'inizio degli anni '60, sulla scala parlante erano serigrafati due triangolini in corrispondenza delle due frequenze del CONERAD, il sistema di allarme atomico USA. Per maggiori informazioni vedere qui la pagina relativa. Sempre sul lato destro del mobile, affiancata alla manopola della sintonia, c'è quella dell'interruttore-volume, sul lato opposto invece c'è la presa per l'auricolare. L'alimentazione è fornita da una batteria a secco da 9 Vcc (tipo 6F22 o Eveready N.216). Le dimensioni sono: 6 x 10,5 x 2,5 cm, e il peso è di 400 g senza la batteria. Per ripristinare il funzionamento della radio è stato sufficiente sostituire i quattro condensatori elettrolitici presenti nel circuito. Non avendo a disposizione lo schema elettrico ho dissaldato le quattro capacità originali e le ho sostituite con componenti moderni di simile valore ma con superiore tensione di isolamento. IK3HIA © 2026.
Click sulle immagini per ingrandire Click on images to enlarge
Parsons Int. Italia - LCD Alarm Clock Radio - China ~ 1989. Special table or portable alarm clock radio with LCD clock made in China and marketed in Italy under the Parsons Int. brand. The radio receives broadcast in AM (535-1605 kHz) with a superheterodyne circuit using 6 germanium transistors (2SA102, 2SA101, 2SA101, 2SB171, 2SB172 and 2SB172). The antenna is a coil wound on a flat ferrite core, The cabinet is made of plastic with a metal grille front for the speaker and chrome edges. The audio power output is 100 mW on a magnetodinamic Ø 2.2 inch and 8 Ohm impedence speaker. The radio's analog dial consists of a small window at the top of the front panel with the tuning knob next to it. Since the radio was marketed in the USA in the early 1960s, two small triangles were silkscreened on the dial corresponding to the two frequencies of CONERAD, the US nuclear warning system. For more information, see here the relevant page. Also on the right side of the cabinet, next to the tuning knob, is the volume/off-on switch; on the opposite side is the earphone jack. Power is supplied by a 9 VDC dry cell battery (type 6F22 or Eveready No. 216). Dimensions are 2.4 x 4.1 x 1 inch, and the weight is 0 lb 14.1 oz without the battery. To restore the radio's functionality, I simply replaced the four electrolytic capacitors in the circuit. Since I didn't have the wiring diagram available, I unsoldered the four original capacitors and replaced them with modern components of similar value but with a higher insulation voltage. IK3HIA © 2026.
