LARSEN ALL WEATHER SPORTY Taiwan ~ 1983

English				Italiano
Click sulle immagini per ingrandire Click on images to enlarge

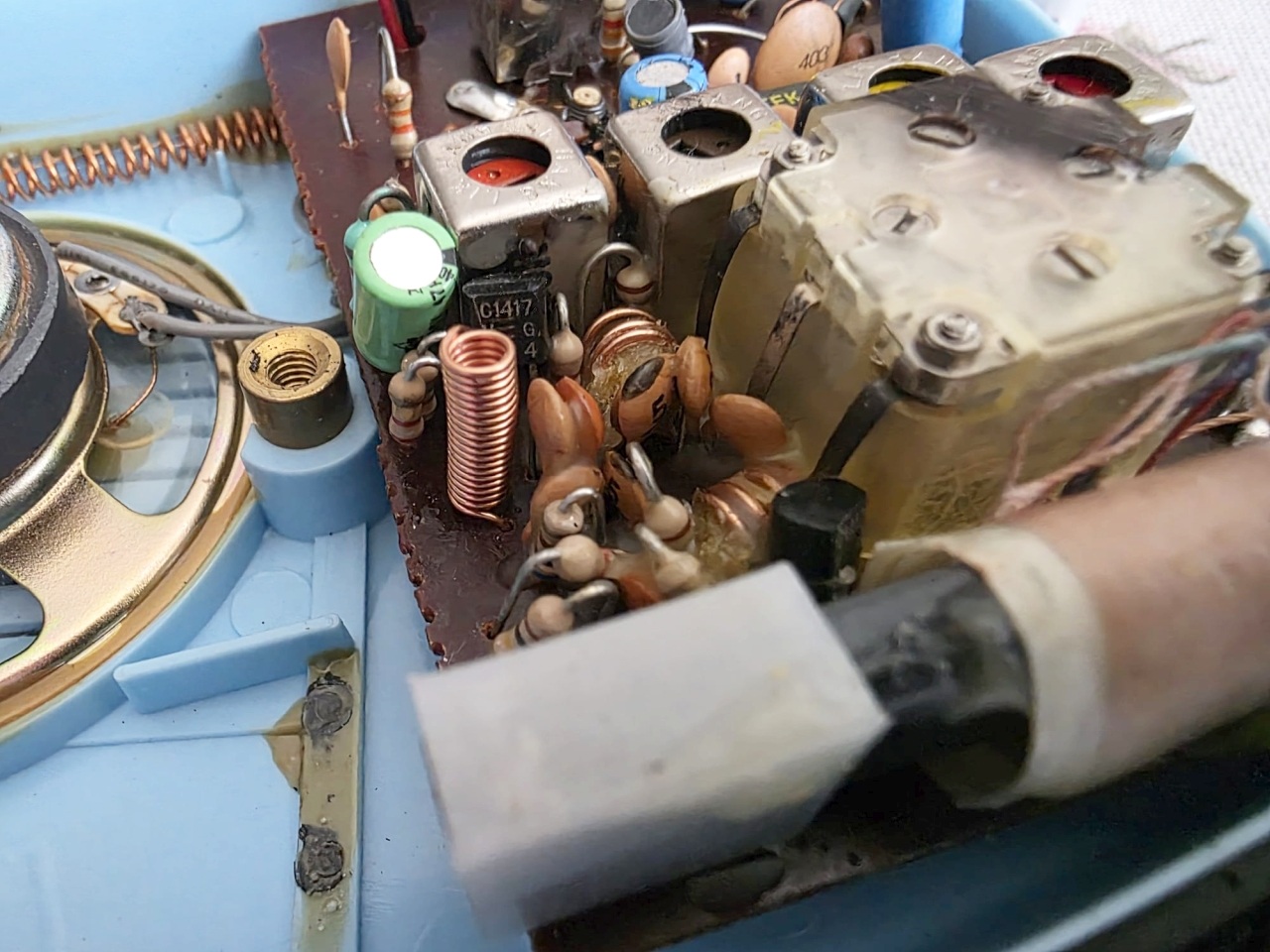

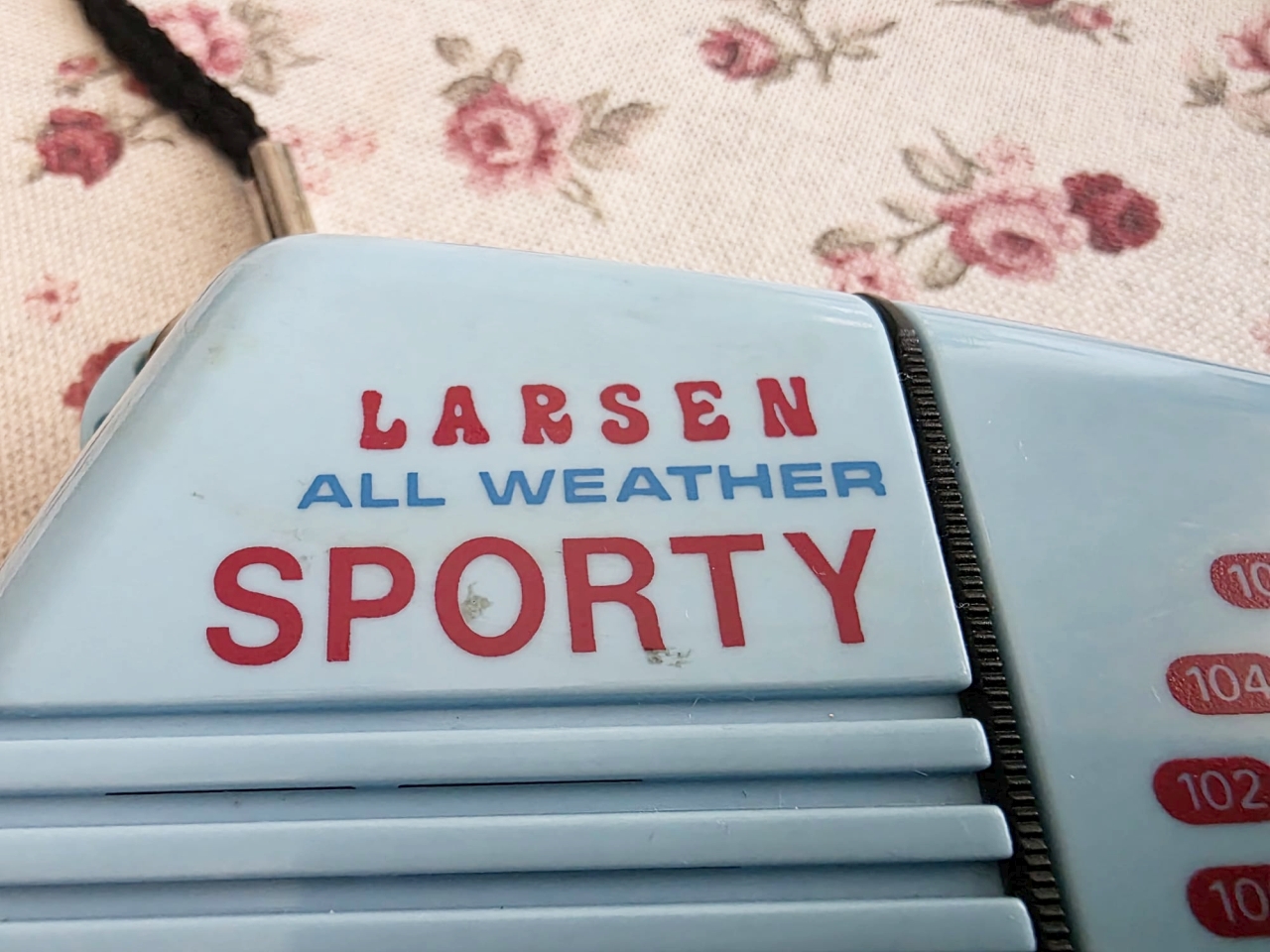

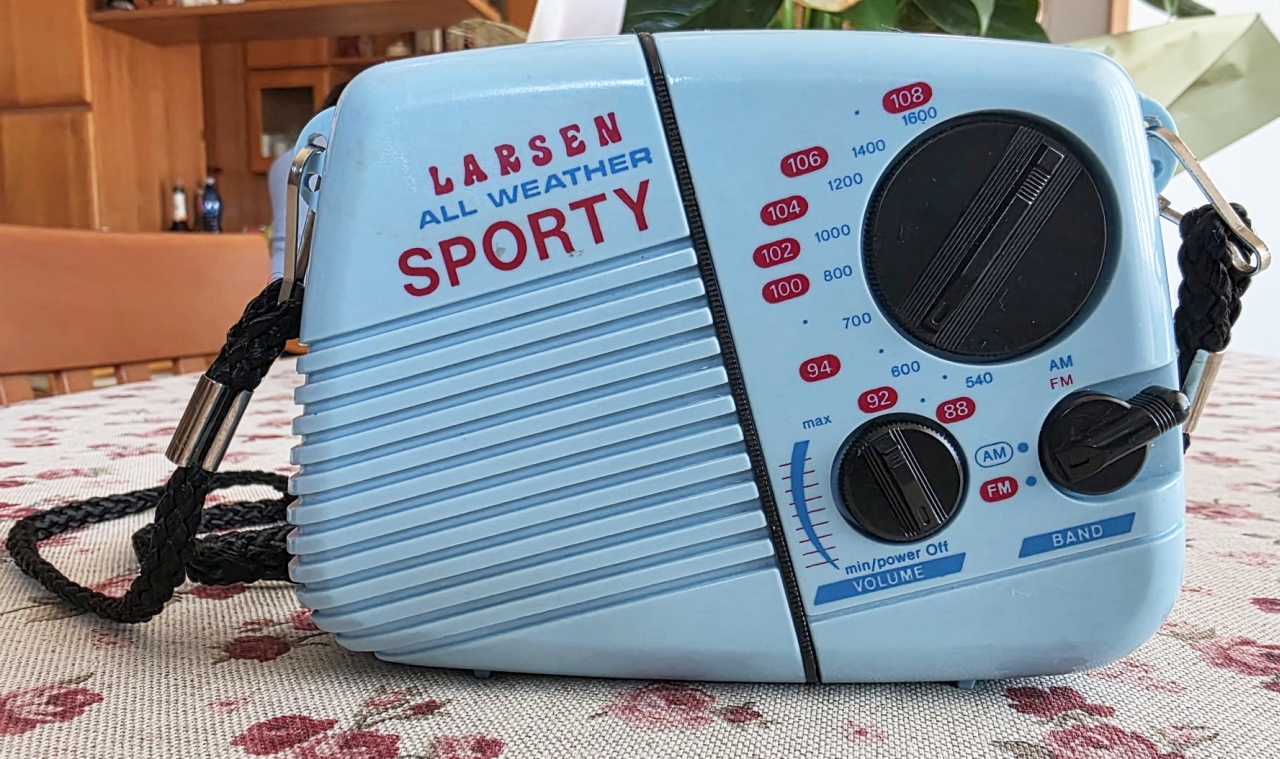

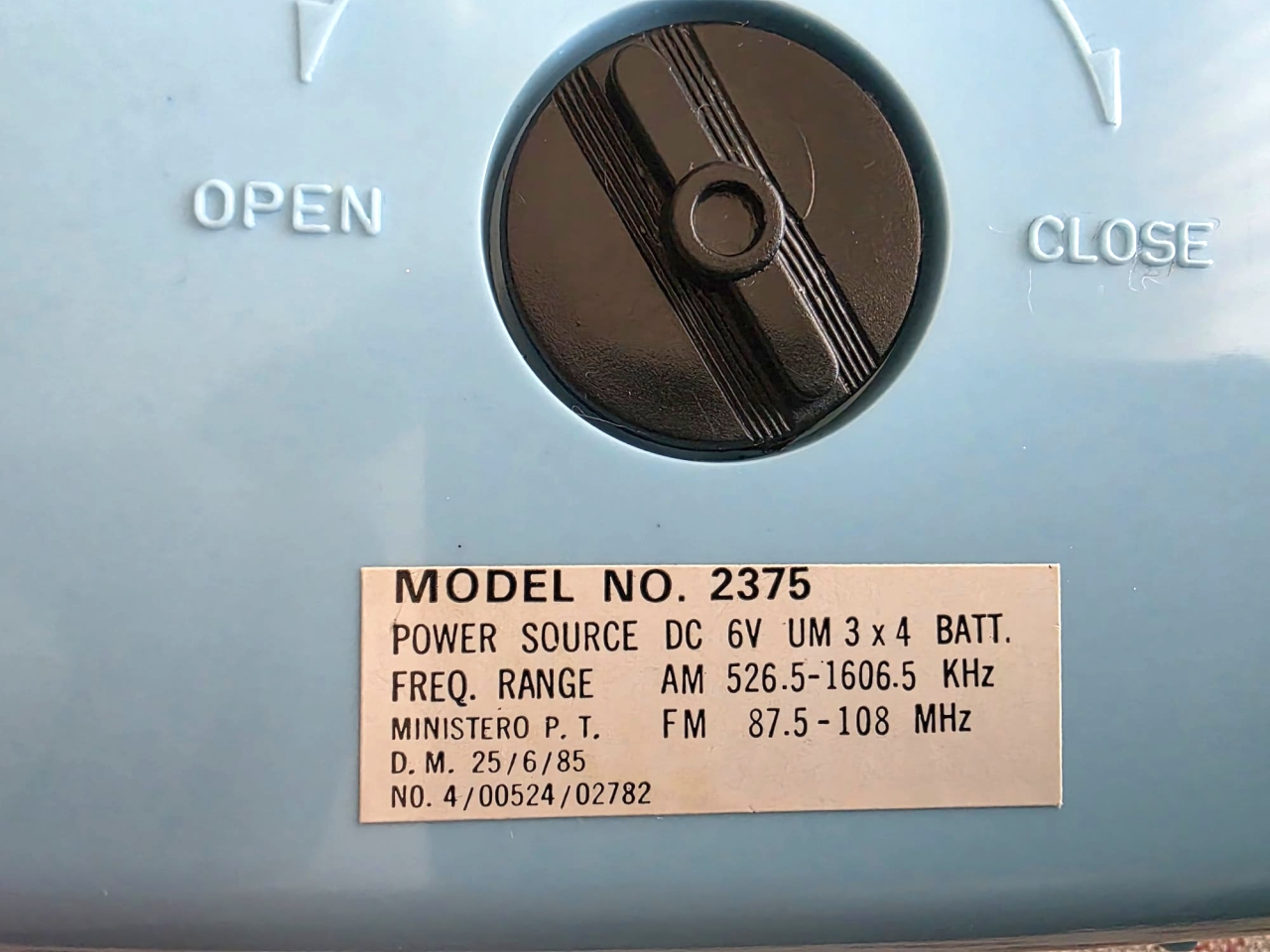

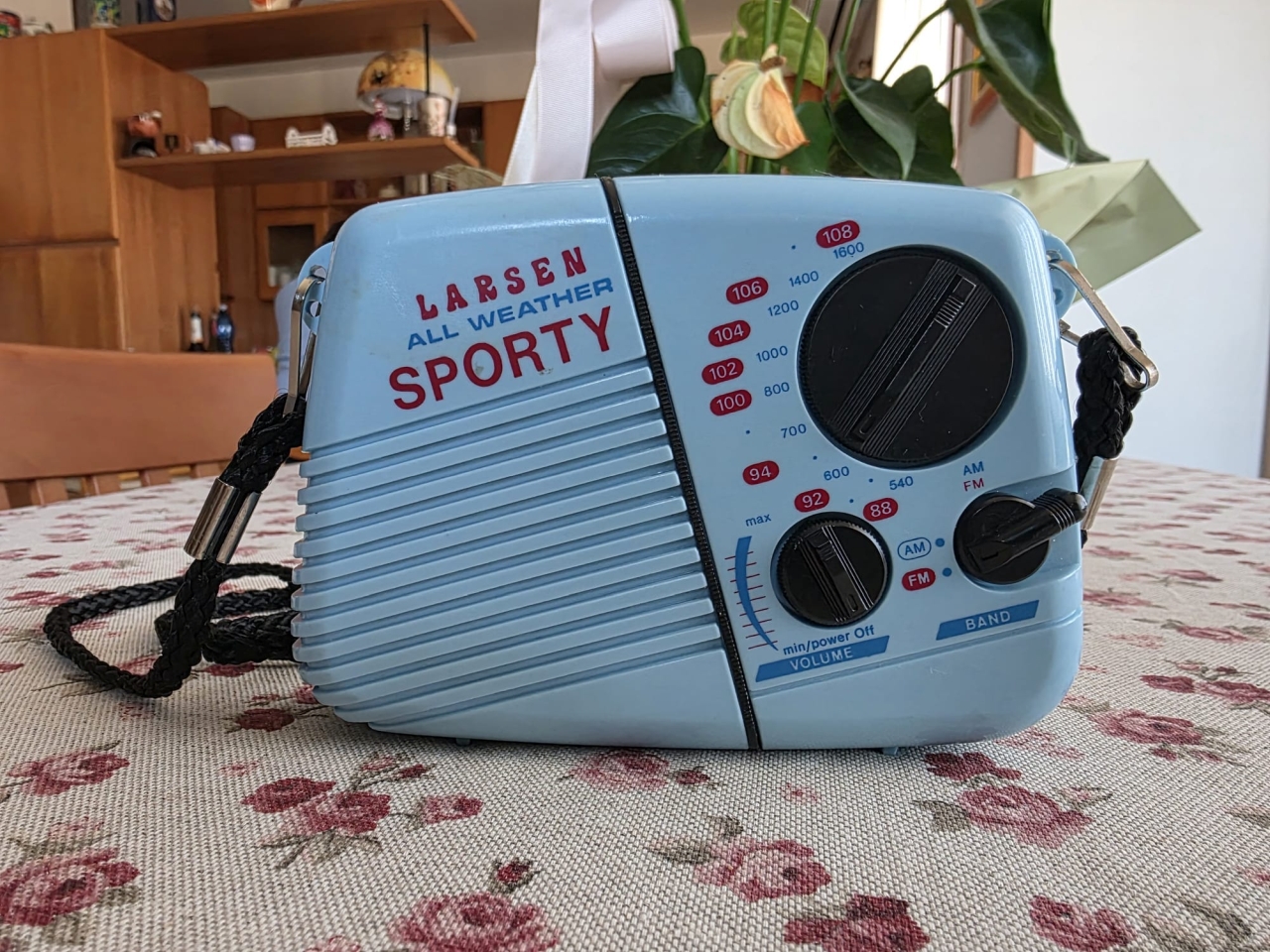

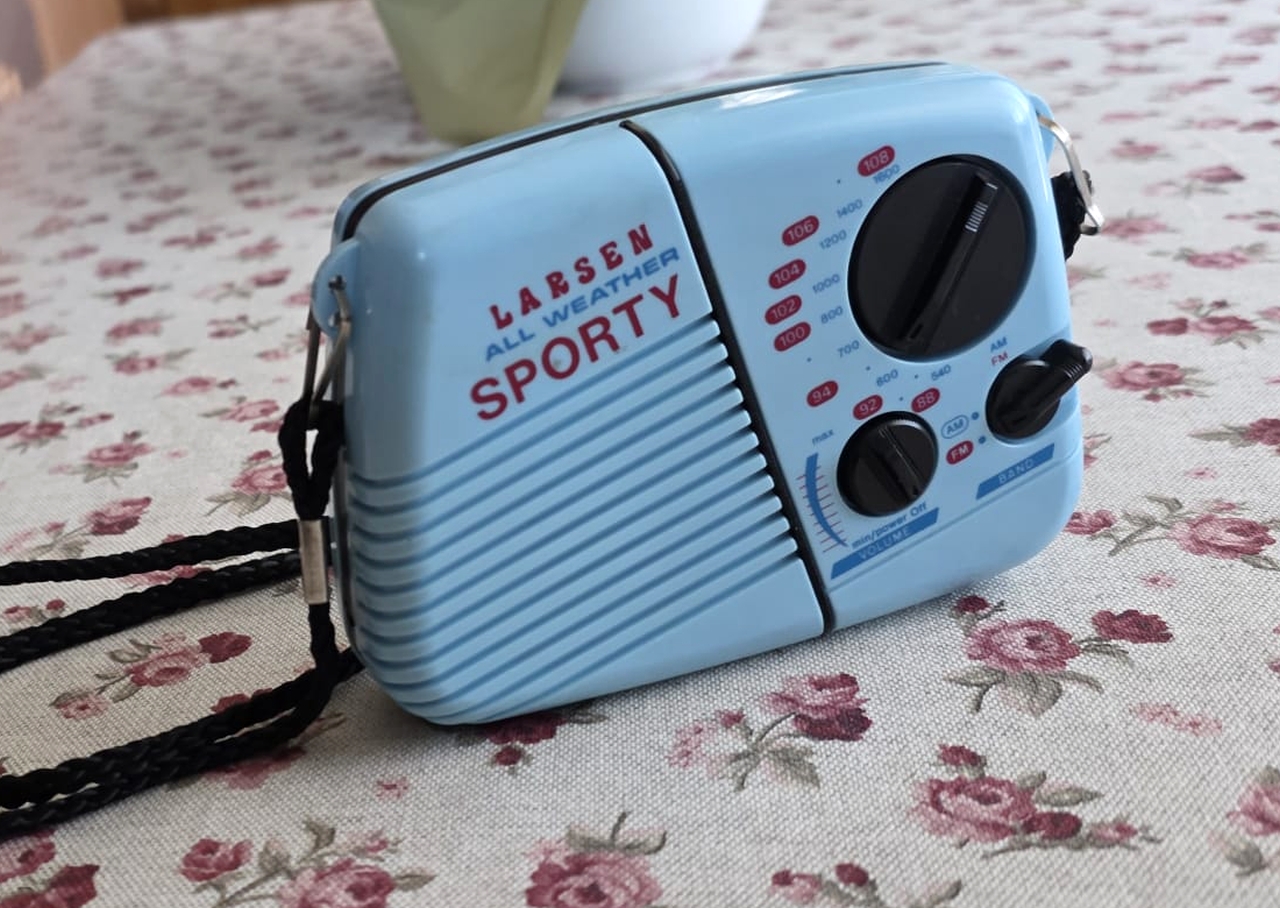

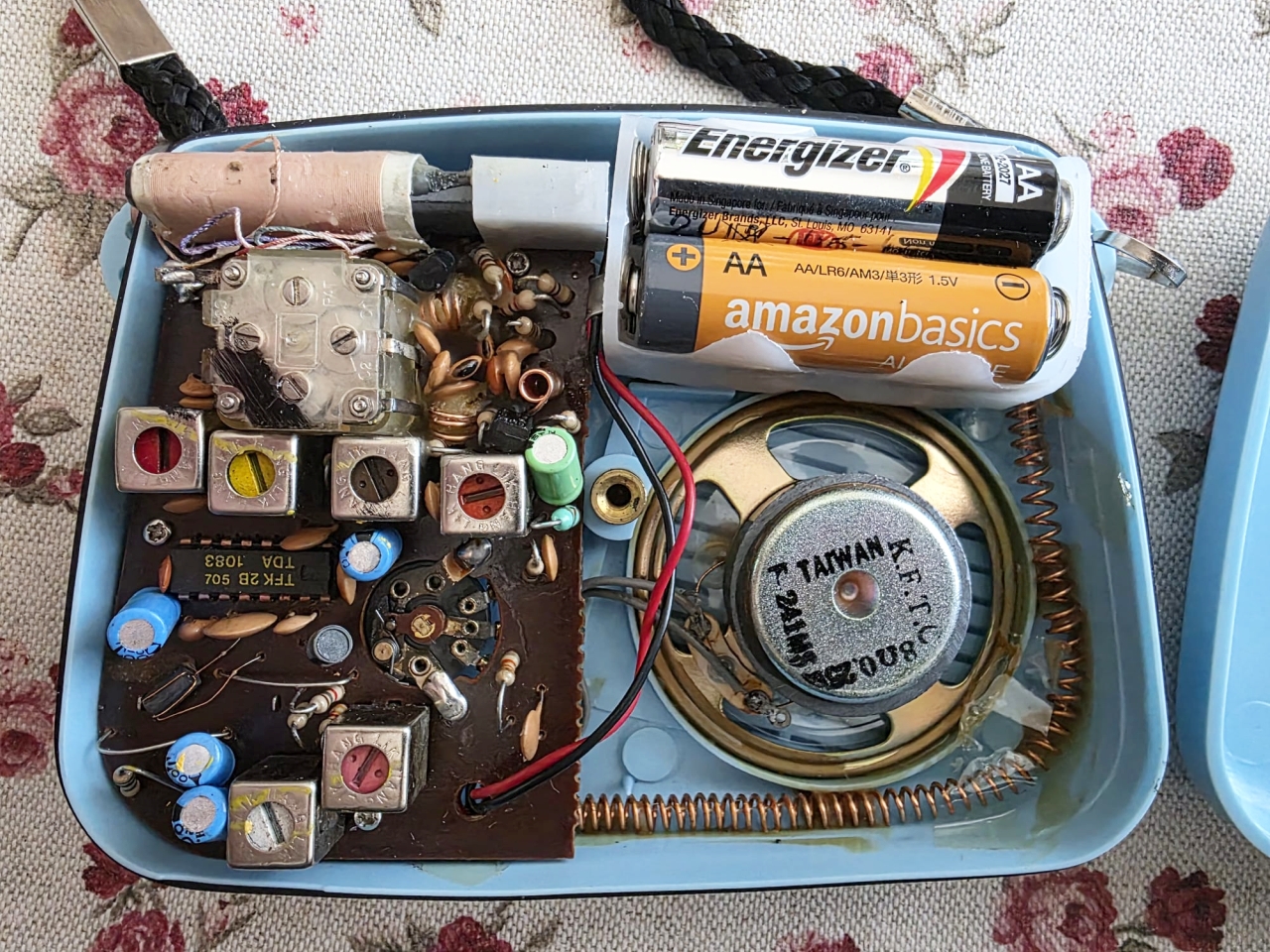

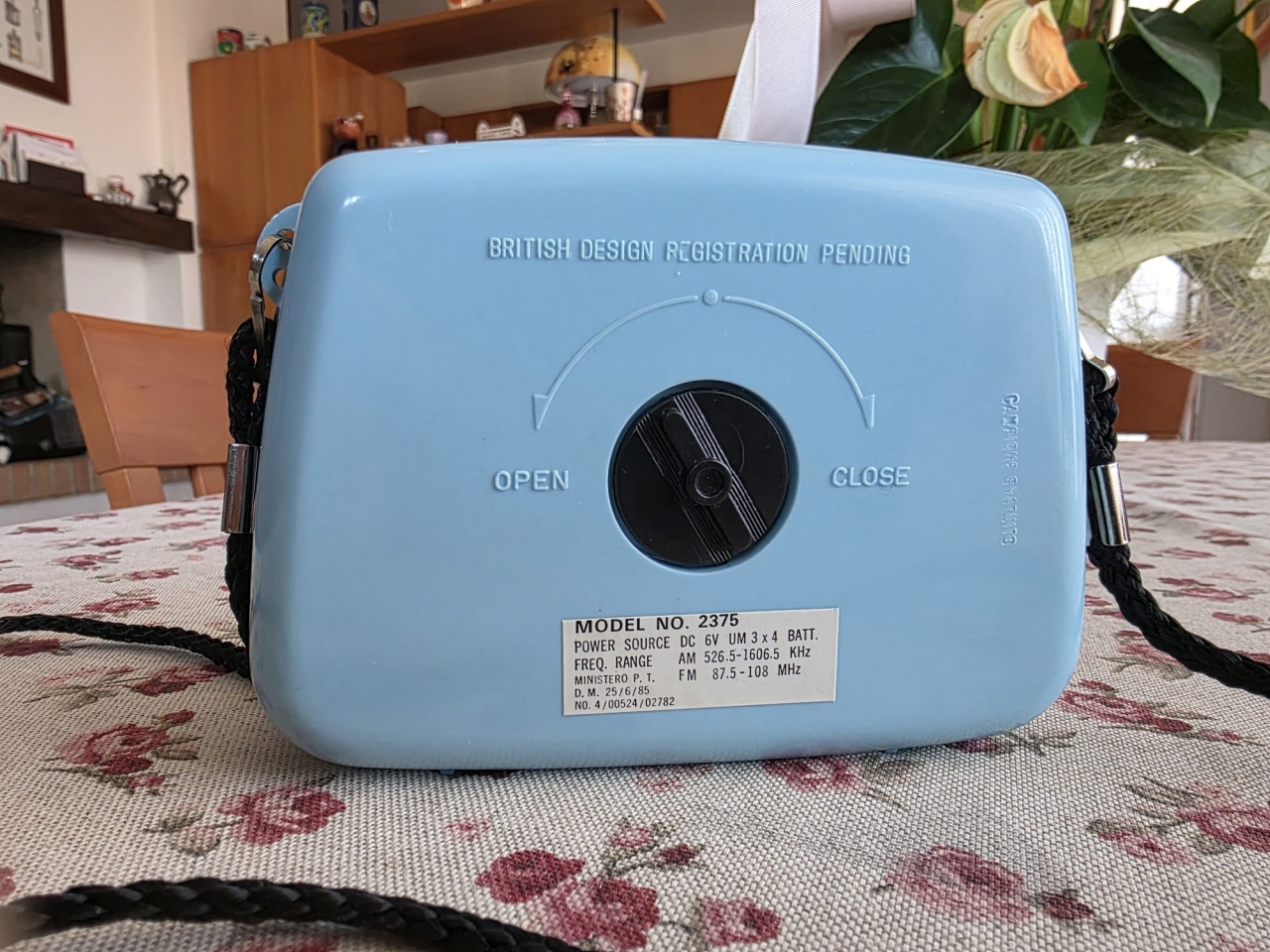

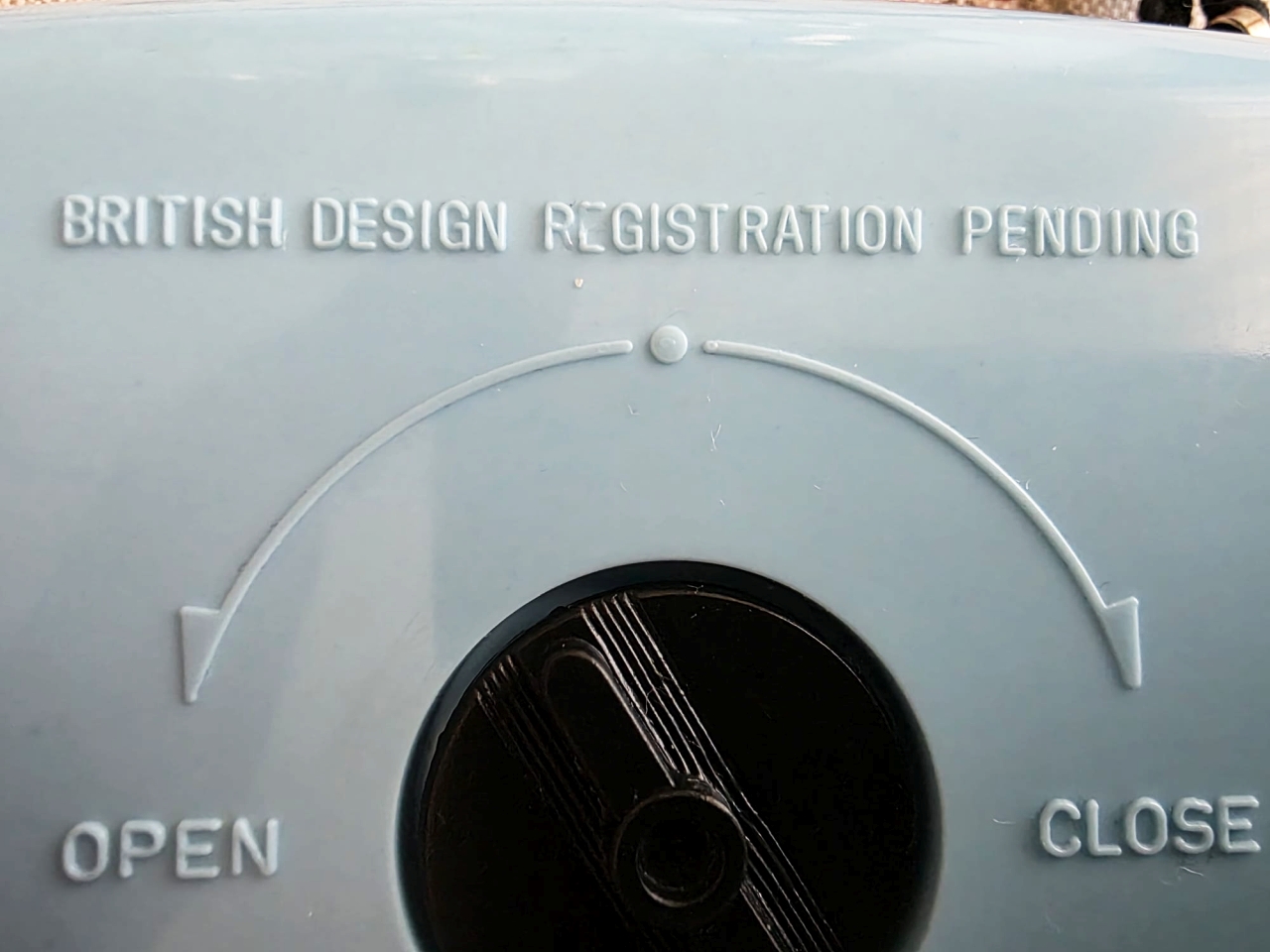

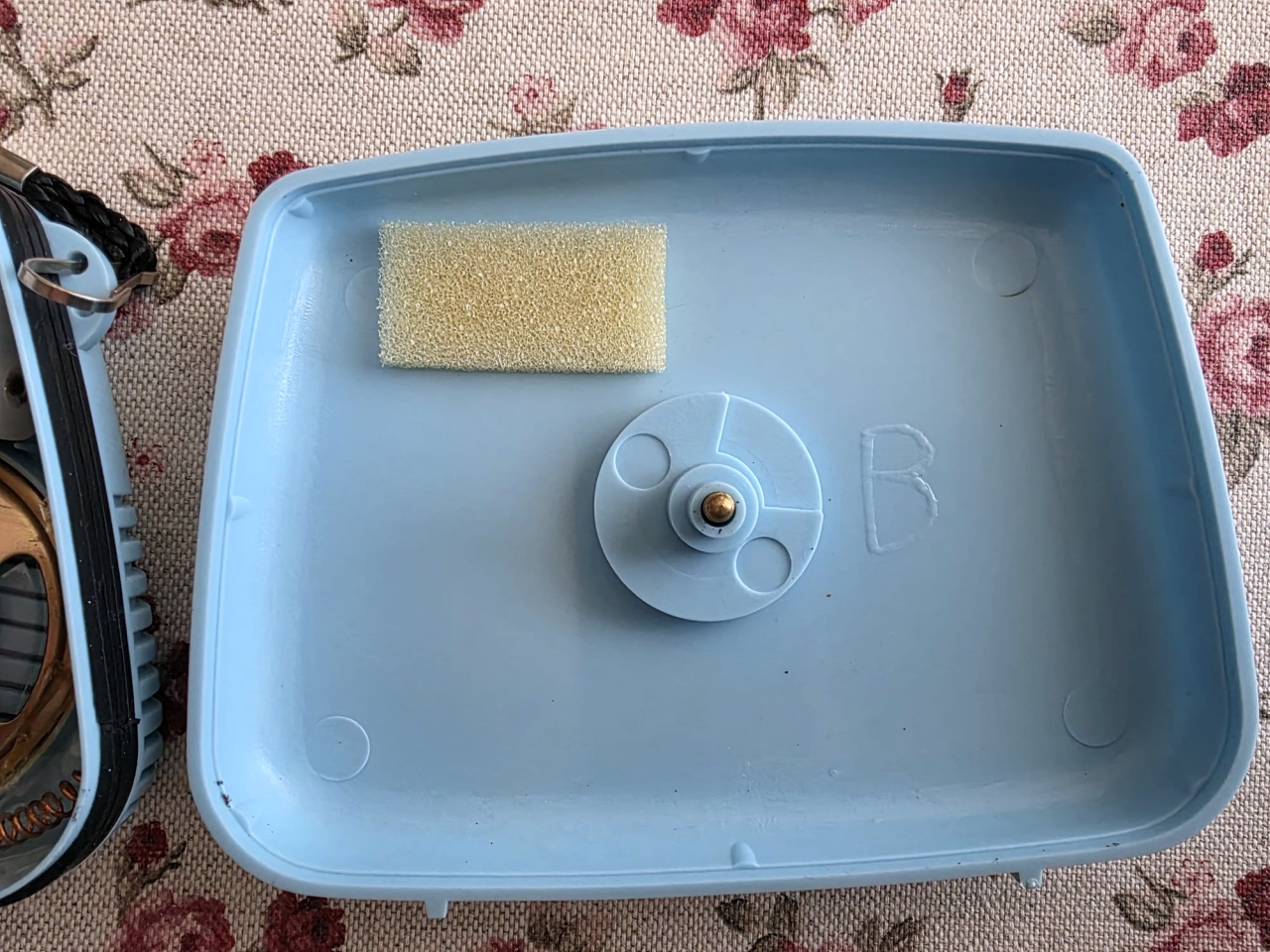

Larsen All Weather Sporty mod. 2375 - Taiwan (TW) ~ 1983. Ricevitore a transistor con trasporto a tracolla prodotto con il marchio Larsen a Taiwan (Repubblica di Cina) negli anni '80. La radio riceve la banda delle Onde Medie (da 526,5 a 1606,5 kHz) e quella della FM (da 87,5 a 108 MHz). Il circuito elettrico utilizza due transistor UHF al silicio tipo 2SC1417 per il front-end FM e un Circuito Integrato con sigla TDA 1083 che al suo interno contiene i componenti attivi per un ricevitore AM, per un ricevitore FM e anche l'amplificatore audio. L'antenna AM è avvolta su un nucleo di ferrite mentre quella per FM è una bobina avvolta in aria e sistemata all'interno del mobiletto di plastica della radio. La Frequenza Intermedia AM è a 455 kHz mentre quella FM risuona a 10,7 MHz. Lo stadio audio compreso nel TDA 1083 ha una potenza d'uscita max di 0,3 W su un altoparlante magnetodinamico da 5.25 cm = 2.1 inch con impedenza di 8 Ohm. Il mobiletto della radio è in plastica con scala parlante rotonda, la manopola di sintonia con doppio indice è sul lato destro del mobile ed è direttamente calettata sull'asse del condensatore variabile. Sotto a quella della sintonia ci sono le manopole interruttore/volume e quella del commutatore AM/FM. Ai lati del mobile è agganciata una cinghietta di naylon lunga 88 cm per il trasporto a spalla. L'alimentazione della radio avviene tramite quattro pile stilo tipo UM3 (AA) da 1,5V poste in serie per un totale di 6V. Le dimensioni dell'apparecchio sono: 14,2 x 10 x 4 cm / 5.6 x 3.9 x 1.6 inch e il peso è di 400 g / 0 lb 14.1 oz senza le batterie. Come si evince dalla foto N.6, questo esemplare della radio veniva distribuito come "Campione Gratuito" per scopi pubblicitari. IK3HIA © 2026.
Click sulle immagini per ingrandire Click on images to enlarge

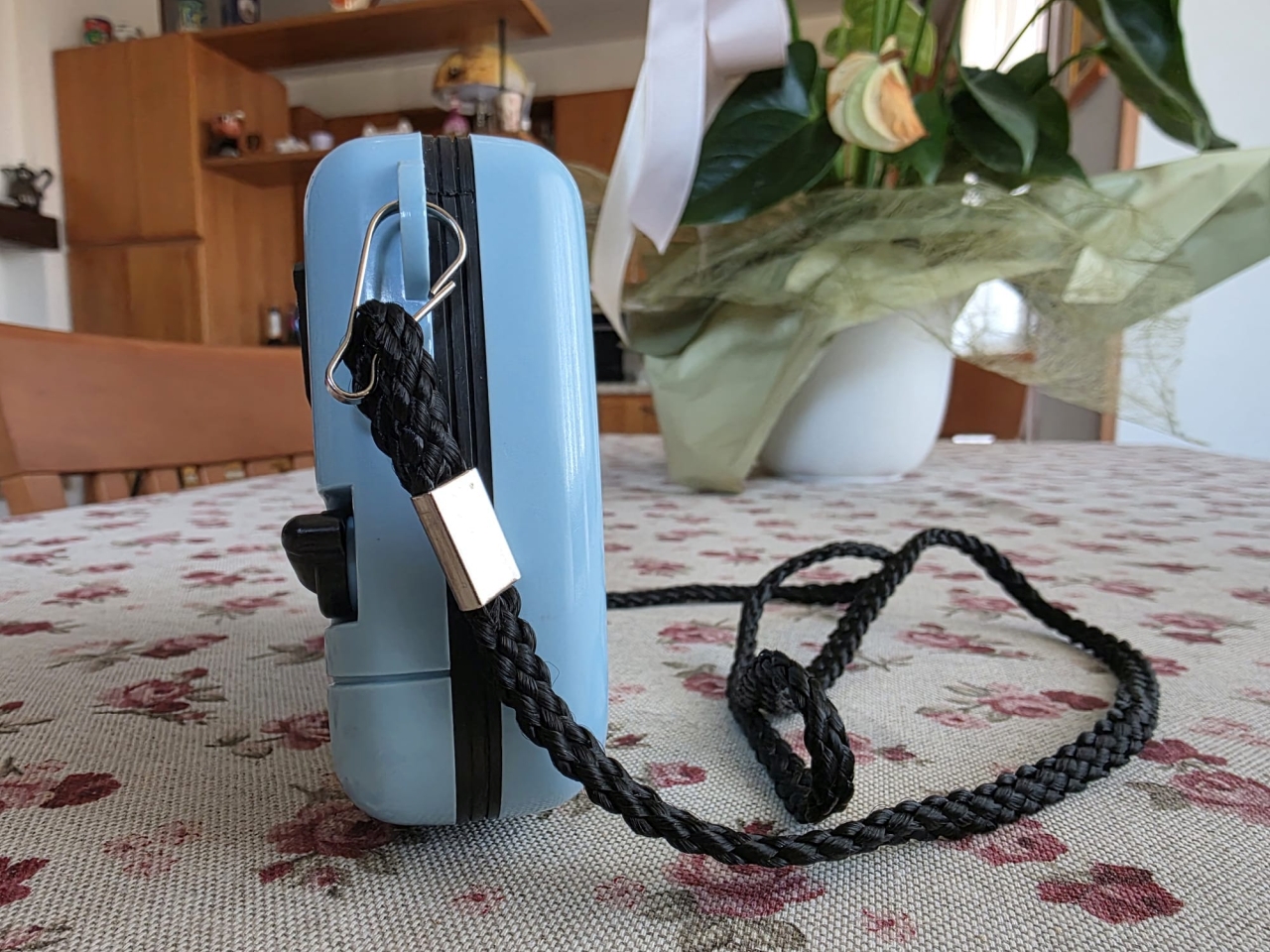

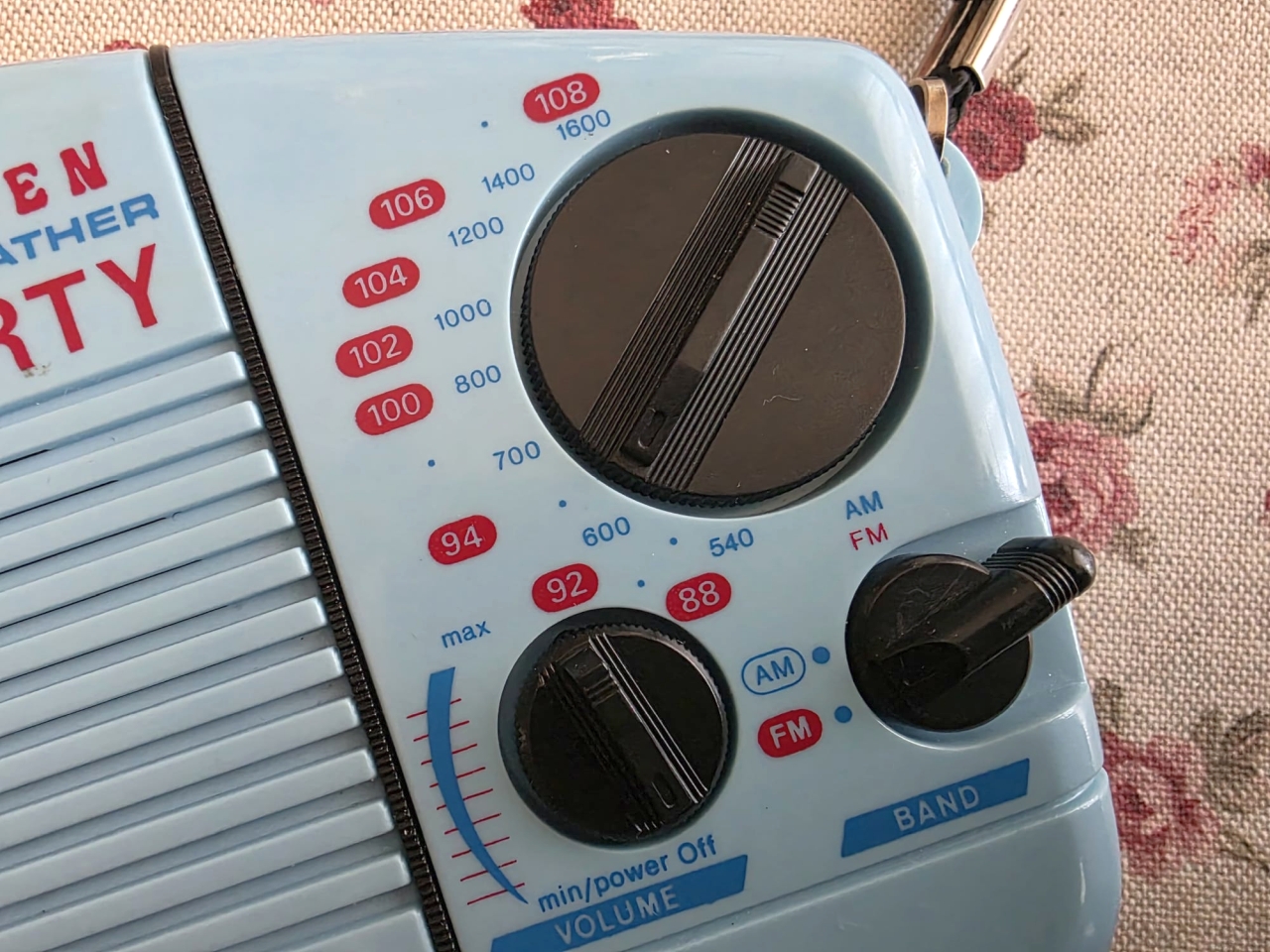

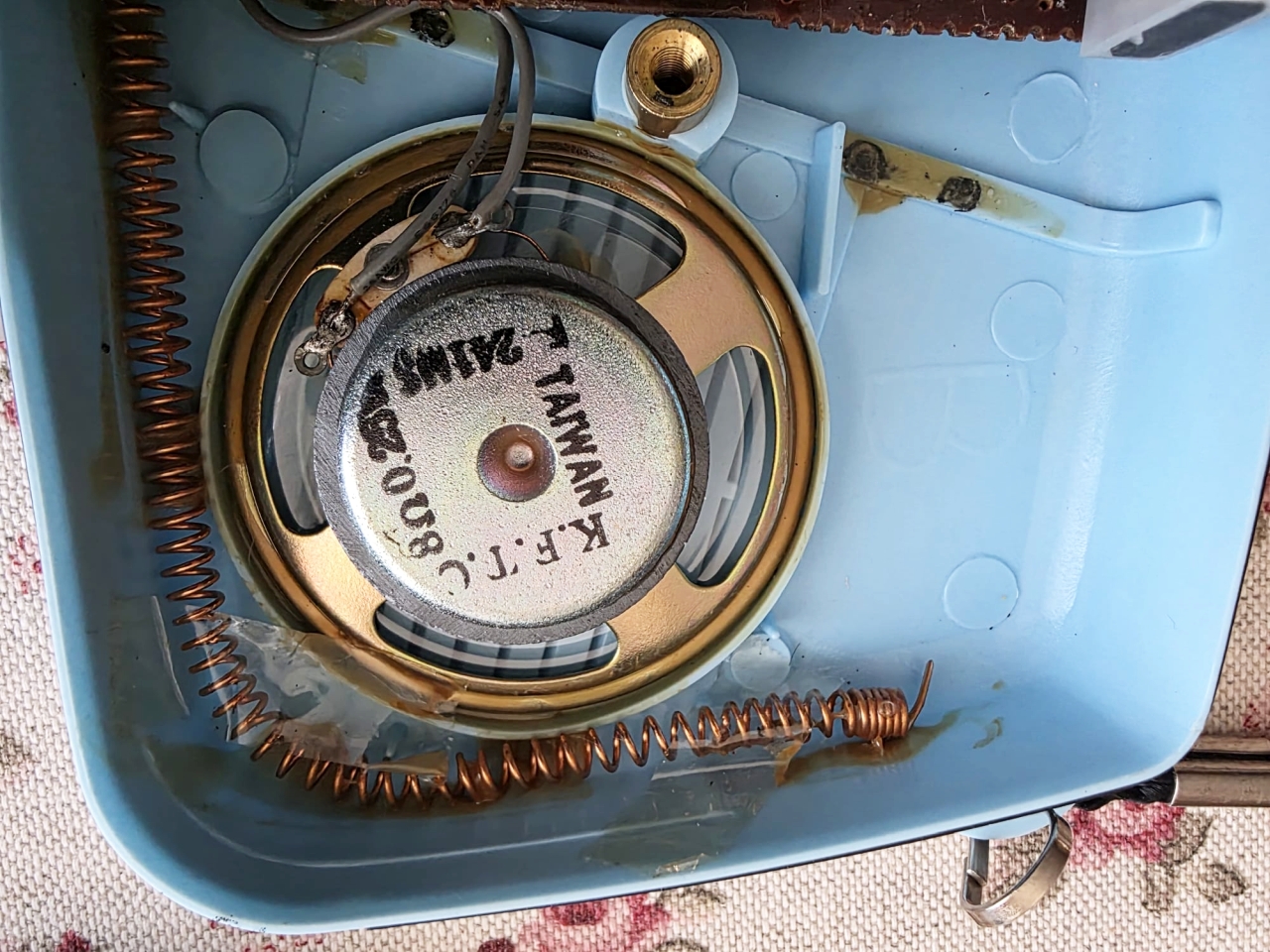

Larsen All Weather Sporty mod. 2375 - Taiwan (TW) ~ 1983. Transistor receiver with shoulder strap manufactured under the Larsen brand in Taiwan (Republic of China) in the 1980s. The radio receives the Broadcasting (526.5 to 1606.5 kHz) and the FM (87.5 to 108 MHz) bands. The electrical circuit uses two 2SC1417 UHF silicon transistors for the FM front end and an integrated circuit (IC) code TDA 1083, which contains the active components for the AM and FM receivers, as well as the audio amplifier. The AM antenna is wound on a ferrite core, while the FM antenna is an air-wound coil housed inside the radio's plastic cabinet. The AM intermediate frequency is 455 kHz, while the FM frequency is 10.7 MHz. The audio stage included in the TDA 1083 has a maximum output power of 0.3 W into a 2.1-inch magnetodynamic speaker with an impedance of 8 ohms. The radio's cabinet is made of plastic with a round dial. The double-pointer tuning knob is on the right side of the cabinet and is directly aligned with the variable capacitor axis. Below the tuning knob are the on-off/volume control knob and the AM/FM selector. An 88 cm long nylon shoulder strap is attached to the sides of the cabinet for carrying. The radio is powered by four UM3 (AA) 1.5V batteries connected in series for a total of 6V. The dimensions of the device are: 5.6 x 3.9 x 1.6 inches and the weight is 0 lb 14.1 oz without batteries. As shown in photo #6, this radio was distributed as a "Campione Gratuito" (Free Sample) for advertising purposes. IK3HIA © 2026.
