PARSONS - LCD Alarm Clock Radio CHINA ~ 1989

Italiano				English
Click sulle immagini per ingrandire Click on images to enlarge
Parsons Int. Italia - LCD Alarm Clock Radio - China ~1989. Particolare Radio sveglia da tavolo o portatile con orologio LCD realizzato in Cina e commercializzato in Italia con il marchio Parsons Int. La radio riceve le gamme AM (540-1600 kHz) e FM (88-108 MHz) con circuito supereterodina che utilizza cinque transistor al silicio (due 2SC9018 e tre 2SA562) e un circuito integrato tipo KA22427 della Samsung Electronics. Il KA22427, a parte il circuito front-end FM e i trasformatori di Media Frequenza e Oscillatore RF, contiene al suo interno un ricevitore AM, un ricevitore FM e anche lo stadio di potenza audio con un'uscita di 280 mW su altoparlante da 8 Ohm. (Lo stesso Circuito Integrato della Samsung è utilizzato anche nella Parsons Cube Radio visibile in questo link). L'antenna AM è una bobina avvolta su nucleo di ferrite mentre per la FM è previsto uno stilo da 43 cm. Il mobiletto è in plastica grigia con la griglia per l'altoparlante sulla sinistra del pannello frontale, sempre davanti in alto i due commutatori che selezionano uno la modalità operativa della radio come orologio-sveglia o solo come ricevitore, e l'altro seleziona la gamma AM o FM. La scala parlante analogica della radio è sulla parte destra del frontale con a lato la manopola di sintonia. In basso sul lato destro c'è la manopola interruttore-volume mentre sul frontale in basso c'è il display LCD dell'orologio-sveglia con i relativi pulsanti di comando. Nel lato superiore del mobile è fissata l'antenna a stilo e a sinistra è presente la presa per l'auricolare. Nella parte posteriore del mobiletto c'è il vano batterie e una strana maniglia di plastica per il trasporto estraibile tramite rotazione. L'alimentazione richiede 4,5 Vdc (3 batterie tipo UMS / R6 / AA). Le dimensioni sono: 16 x 10,6 x 4,1 cm / 6.299 x 4.17 x 1.61 inch, e il peso è di 273 g / 9.63 oz senza le batterie. IK3HIA © 2026.
Click sulle immagini per ingrandire Click on images to enlarge

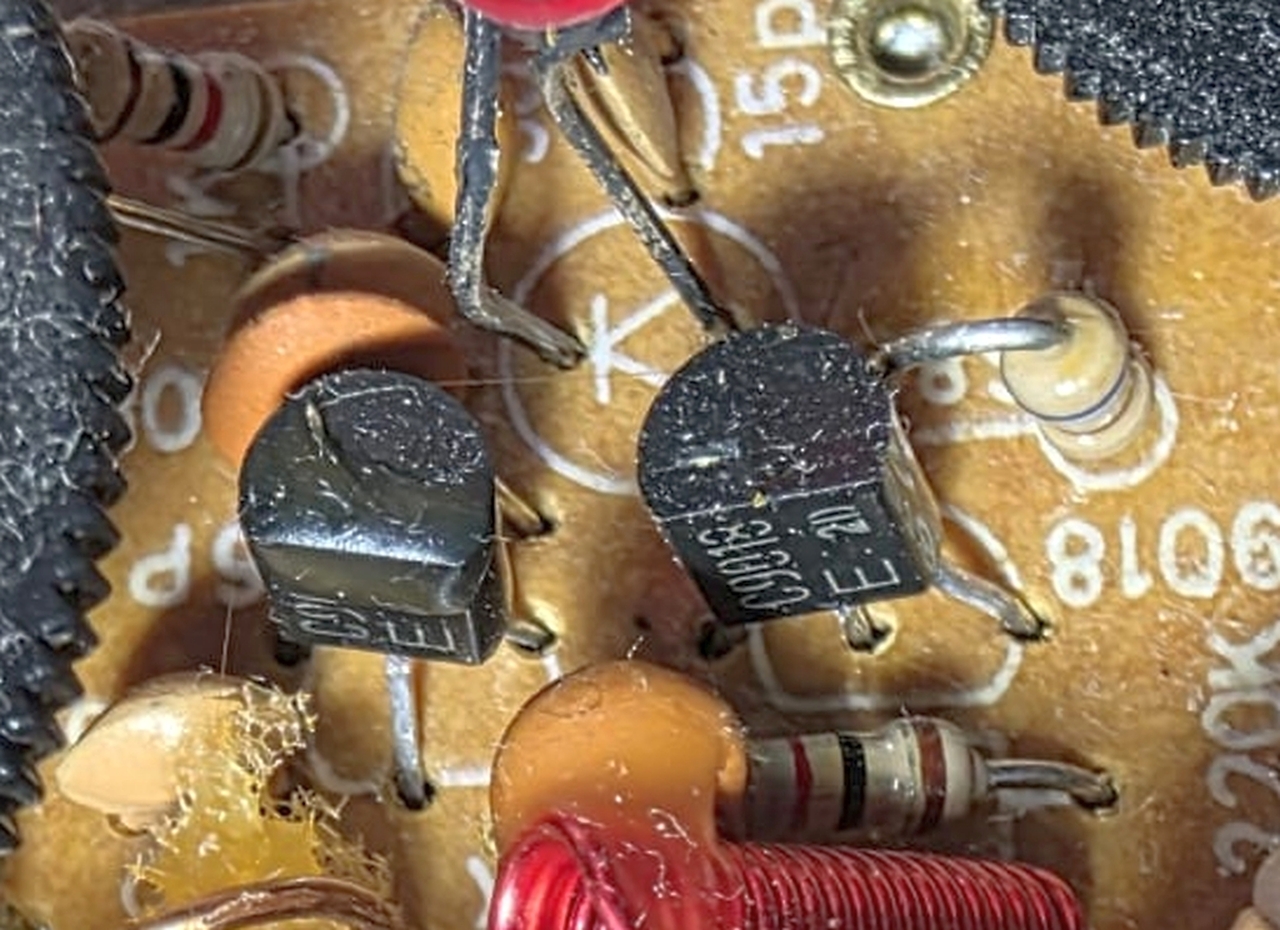

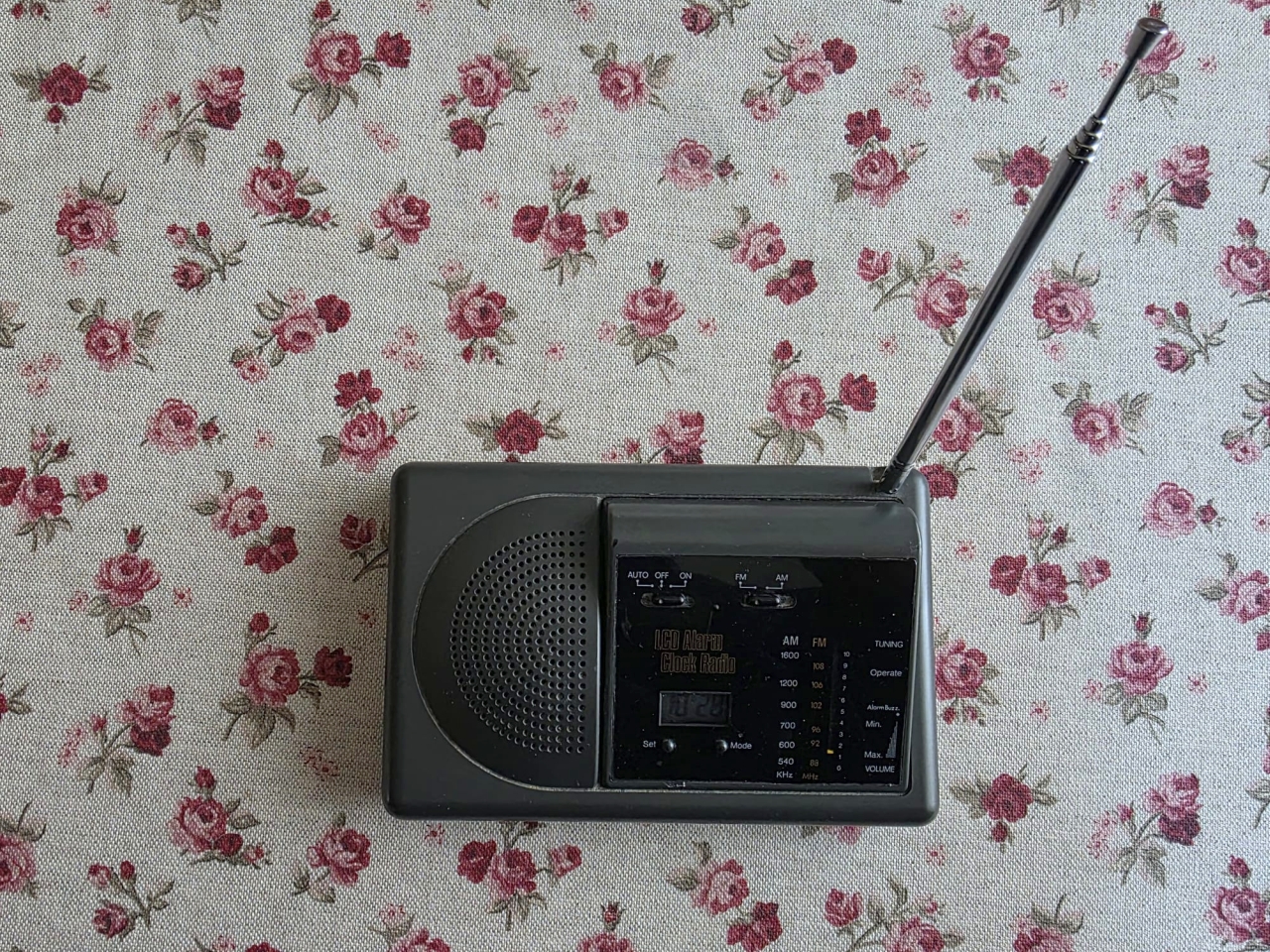

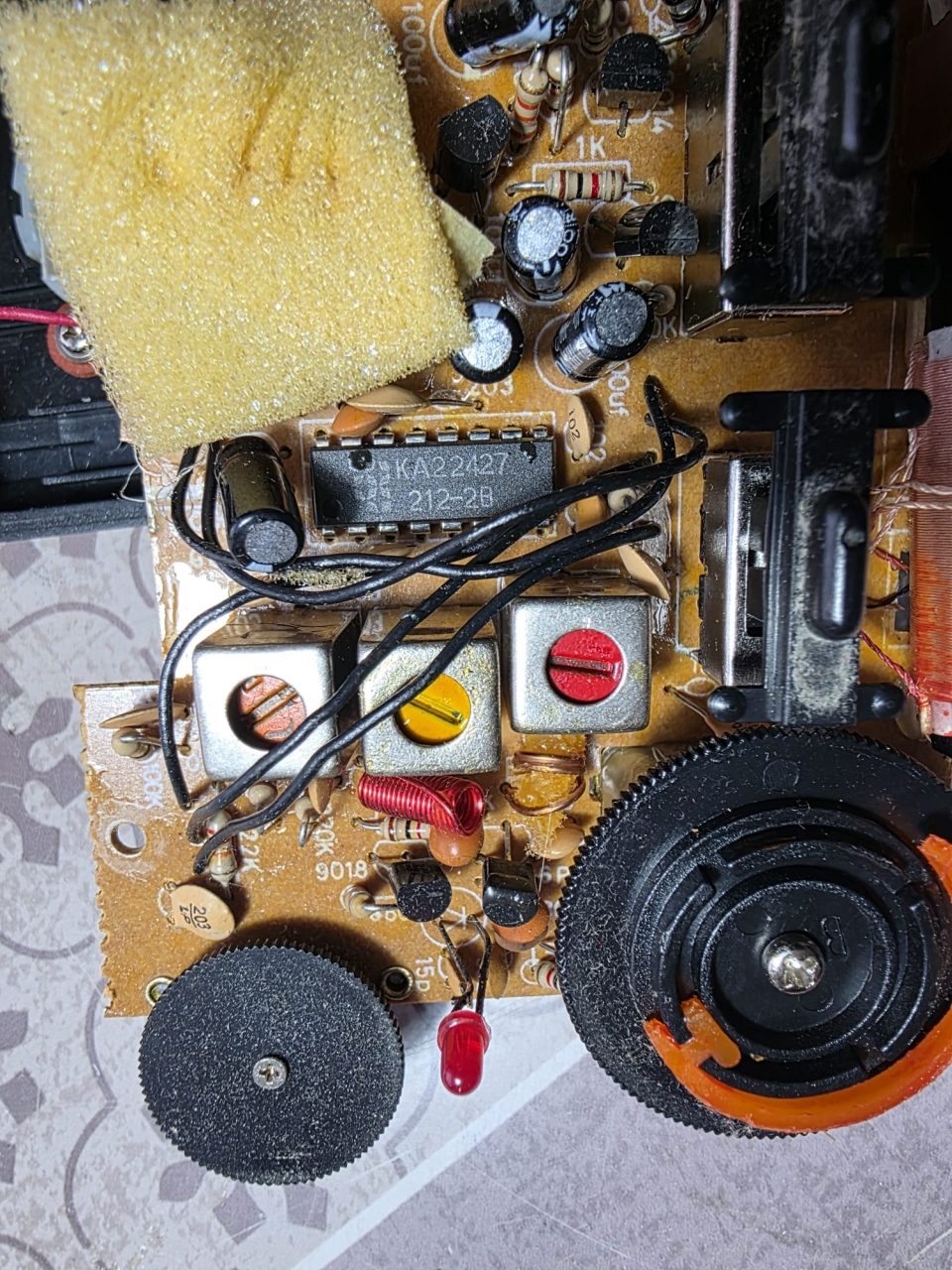

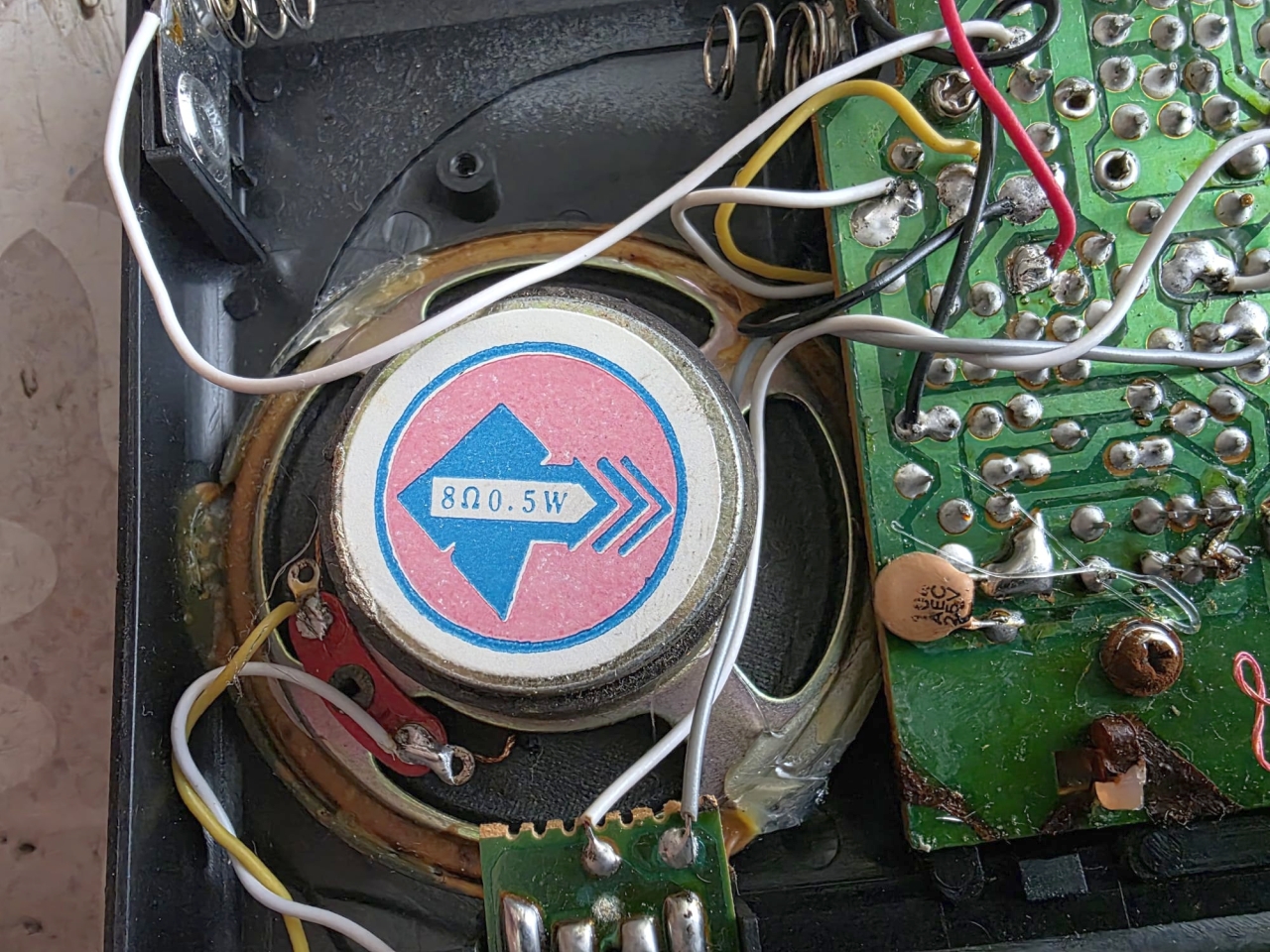

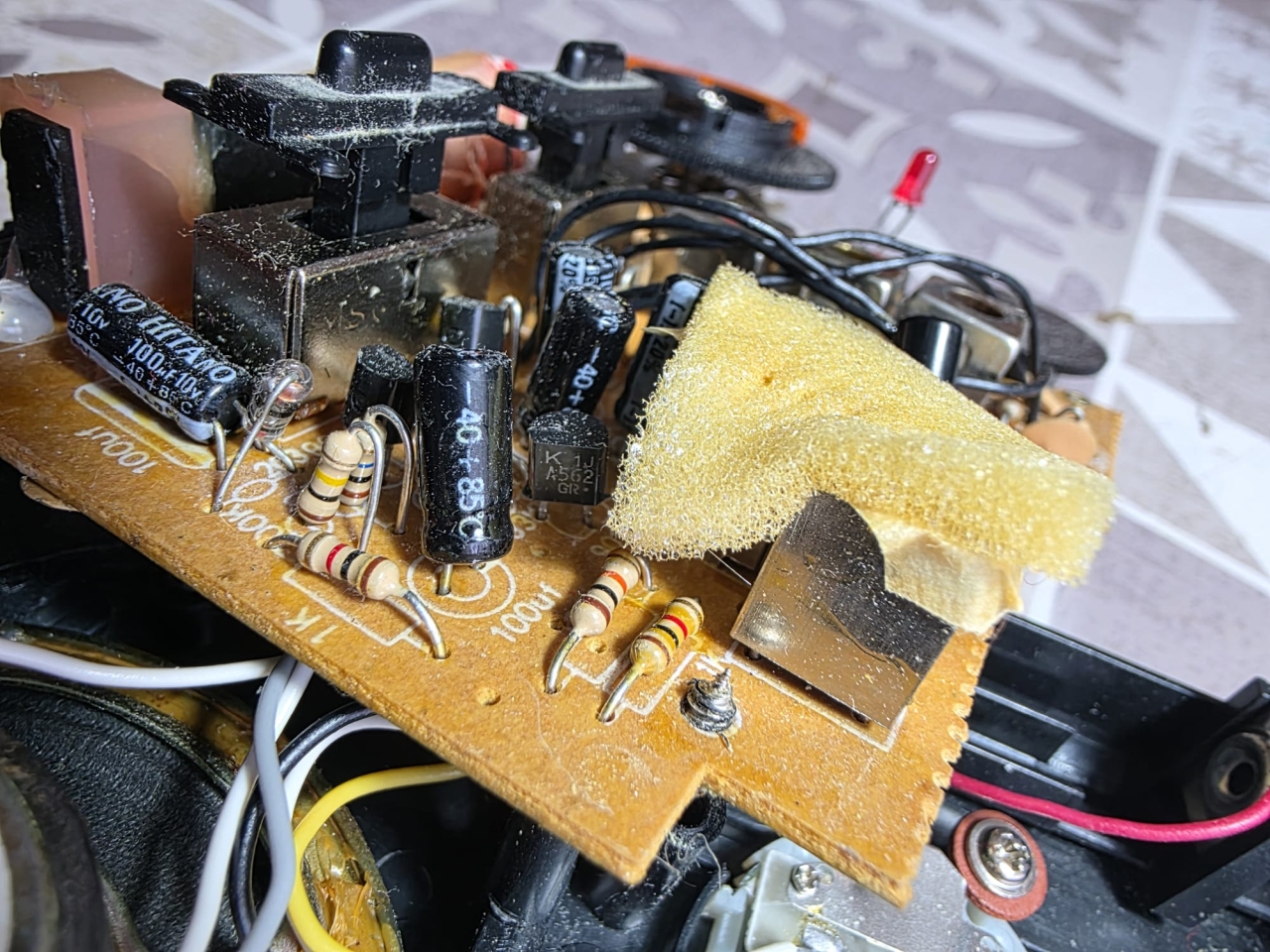

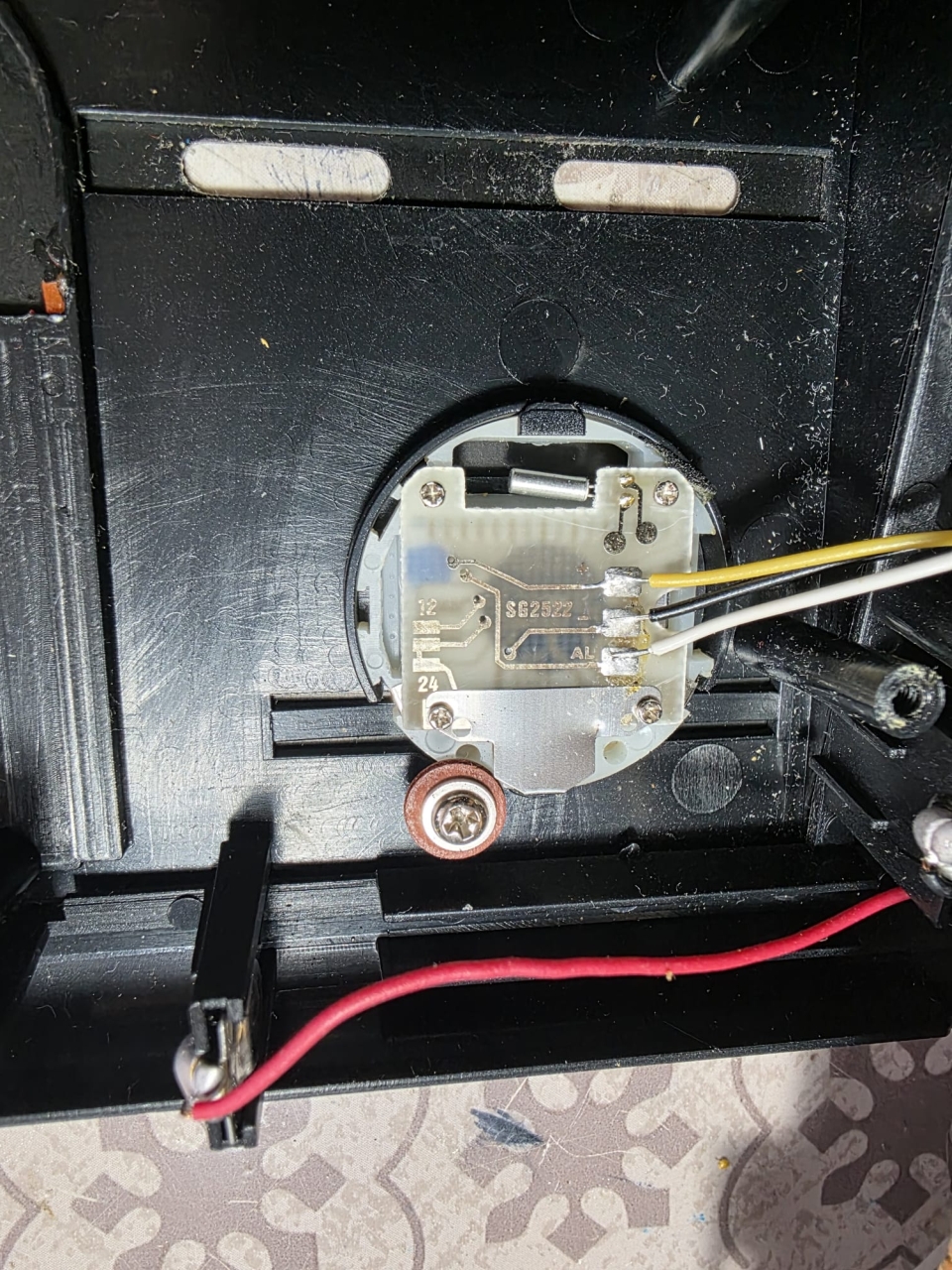

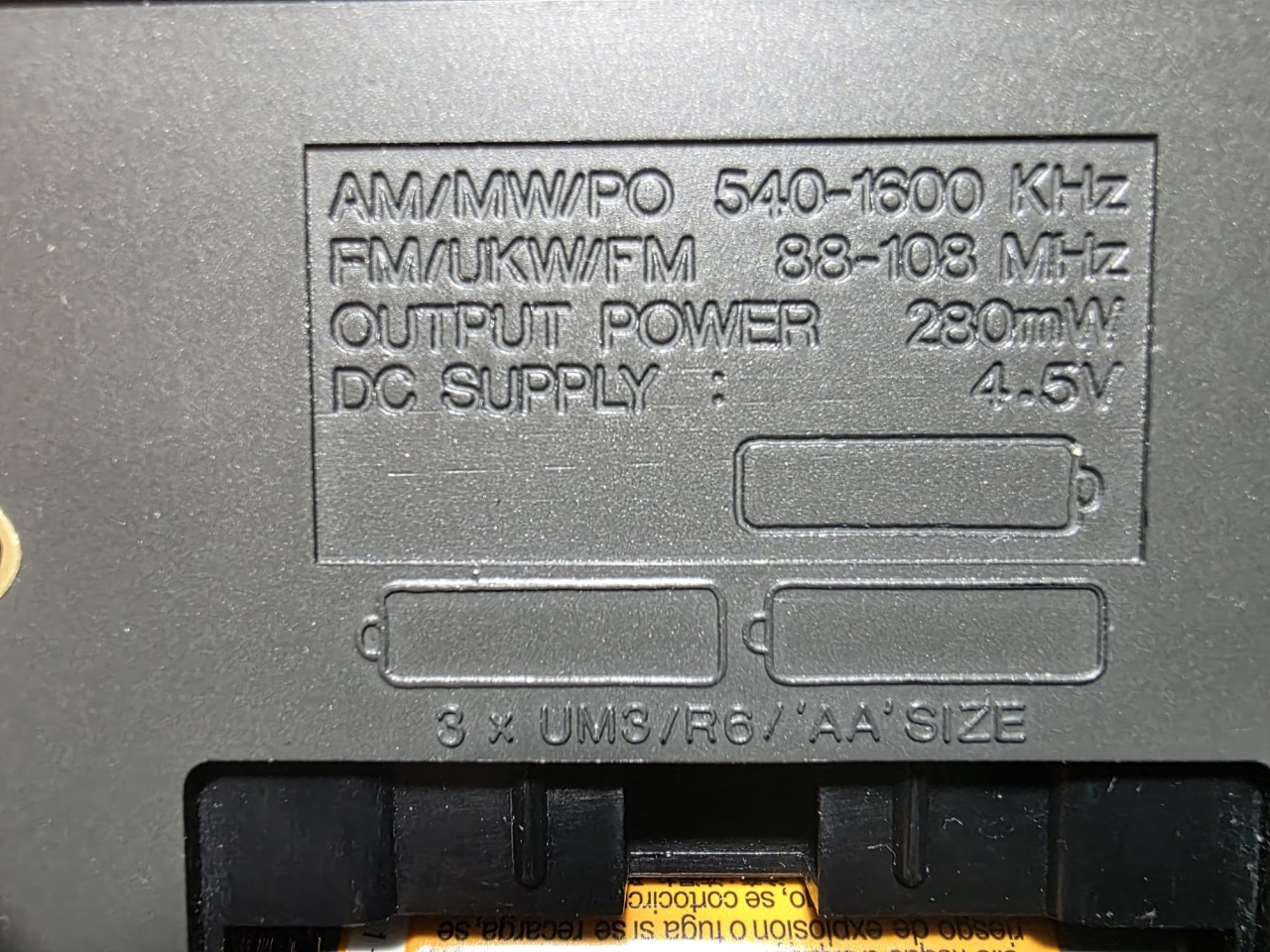

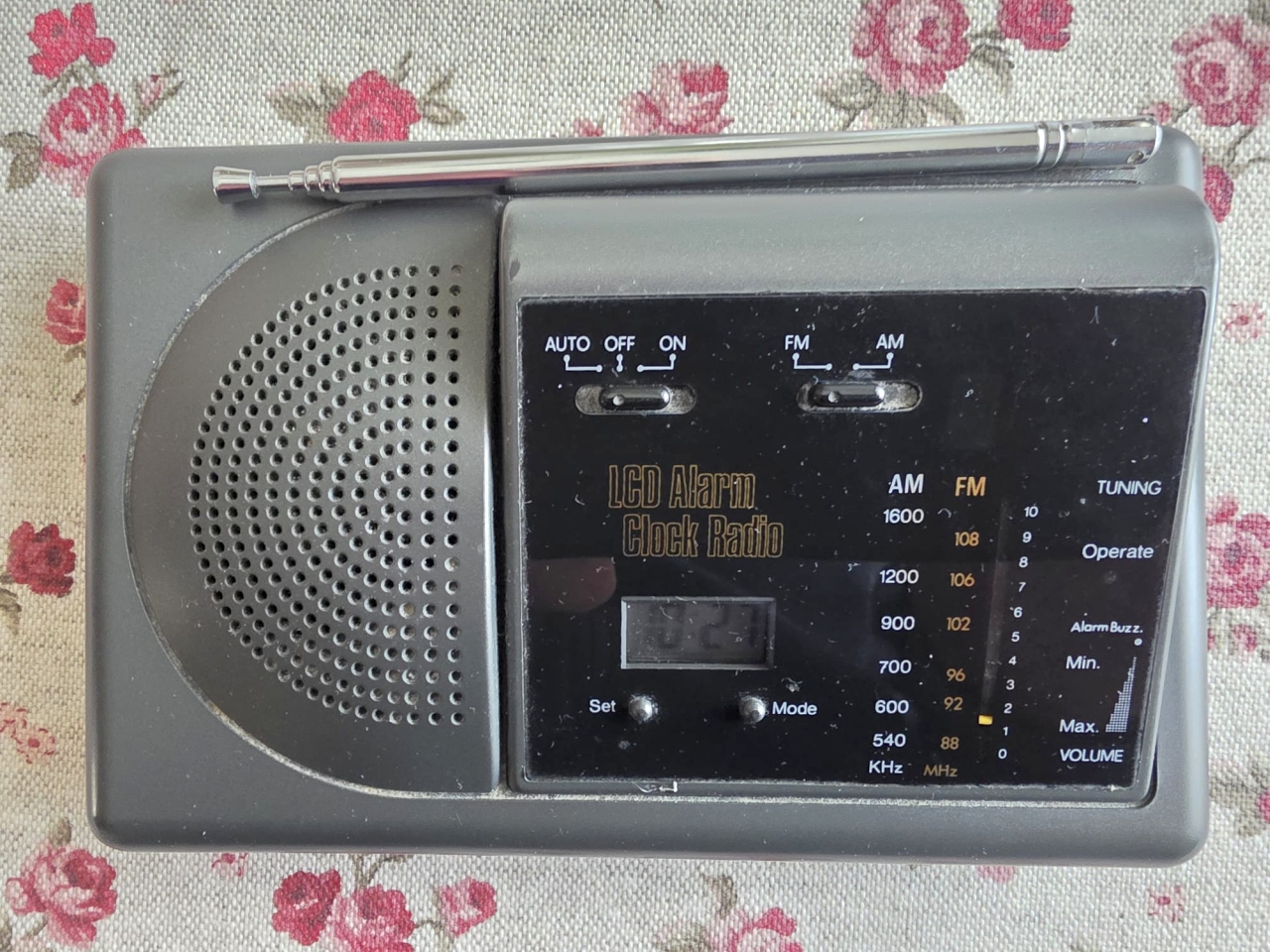

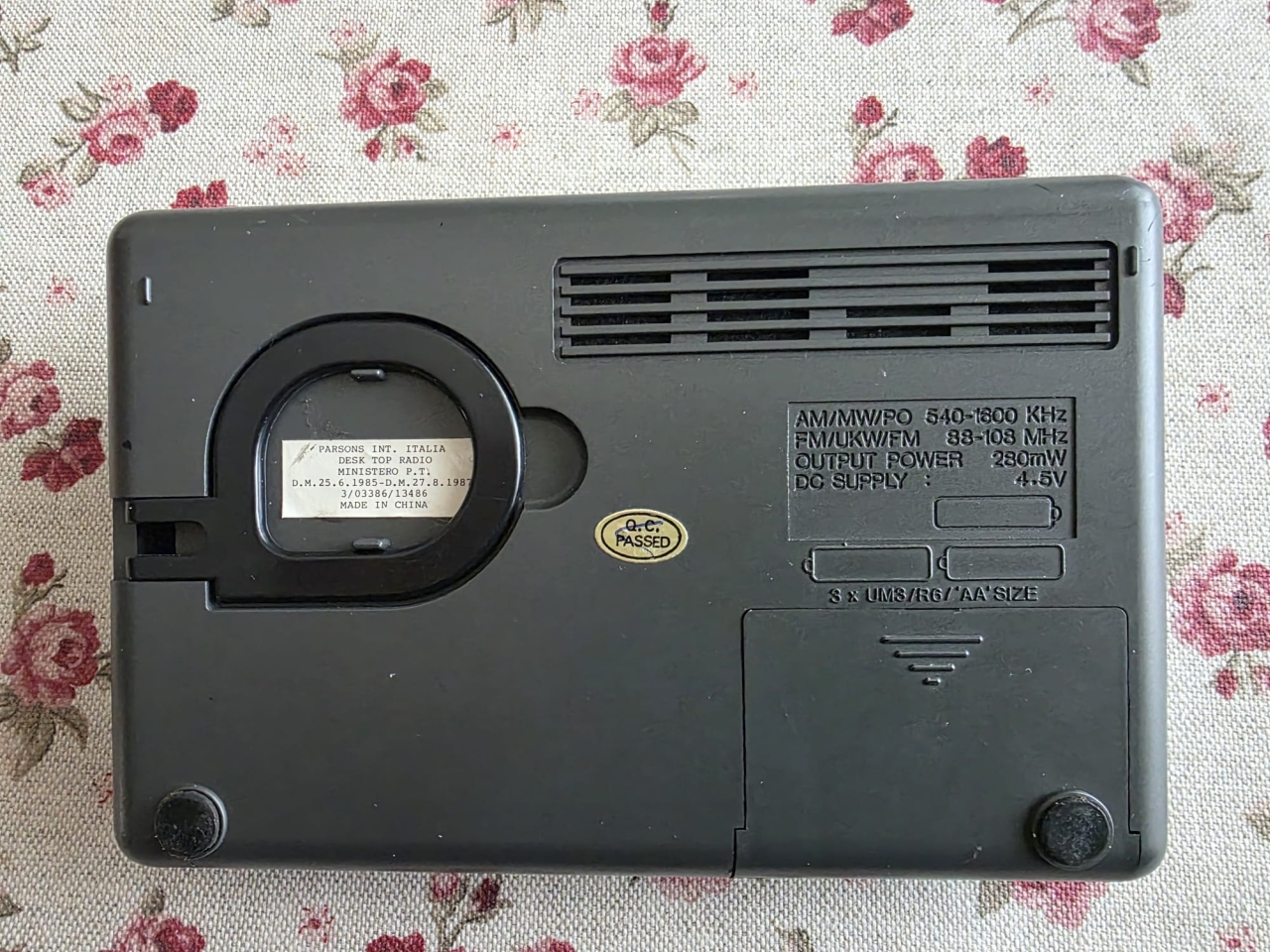

Parsons Int. Italia - LCD Alarm Clock Radio - China ~ 1989. Special table or portable alarm clock radio with LCD clock made in China and marketed in Italy under the Parsons Int. brand. The radio receives AM (540-1600 kHz) and FM (88-108 MHz) bands with a superheterodyne circuit using five silicon transistors (two 2SC9018s and three 2SA562s) and a Samsung Electronics KA22427 integrated circuit. The KA22427, excluding the FM front-end circuitry and the IF and RF Oscillator transformers, contains within it an AM receiver, an FM receiver and also the audio power stage with an output of 280 mW into an 8 Ohm speaker. (The same Samsung IC is also used in the Parsons Cube Radio visible in this link). The AM antenna is a coil wound on a ferrite core, while the FM antenna uses a 16.92 in whip. The cabinet is made of gray plastic with the speaker grille on the left of the front panel. Also at the top front are two switches, one for selecting the radio's alarm clock or receiver mode, and the other for AM or FM. The radio analog dial is on the right of the cabinet front, with the tuning knob to the side. The on/off volume control knob is at the bottom right, while the LCD alarm clock display and control buttons are located at the bottom front. The whip antenna is attached to the top of the cabinet, and the headphone jack is on the left. The rear of the cabinet contains the battery compartment and a strange, removable plastic carrying handle that rotates outward. The power supply requires 4.5 VDC (three UMS / R6 / AA batteries). The dimensions are: 6.299 x 4.17 x 1.61 inches, and the weight is 9.63 oz without batteries. IK3HIA © 2026.
	Samsung KA22427 datasheet
