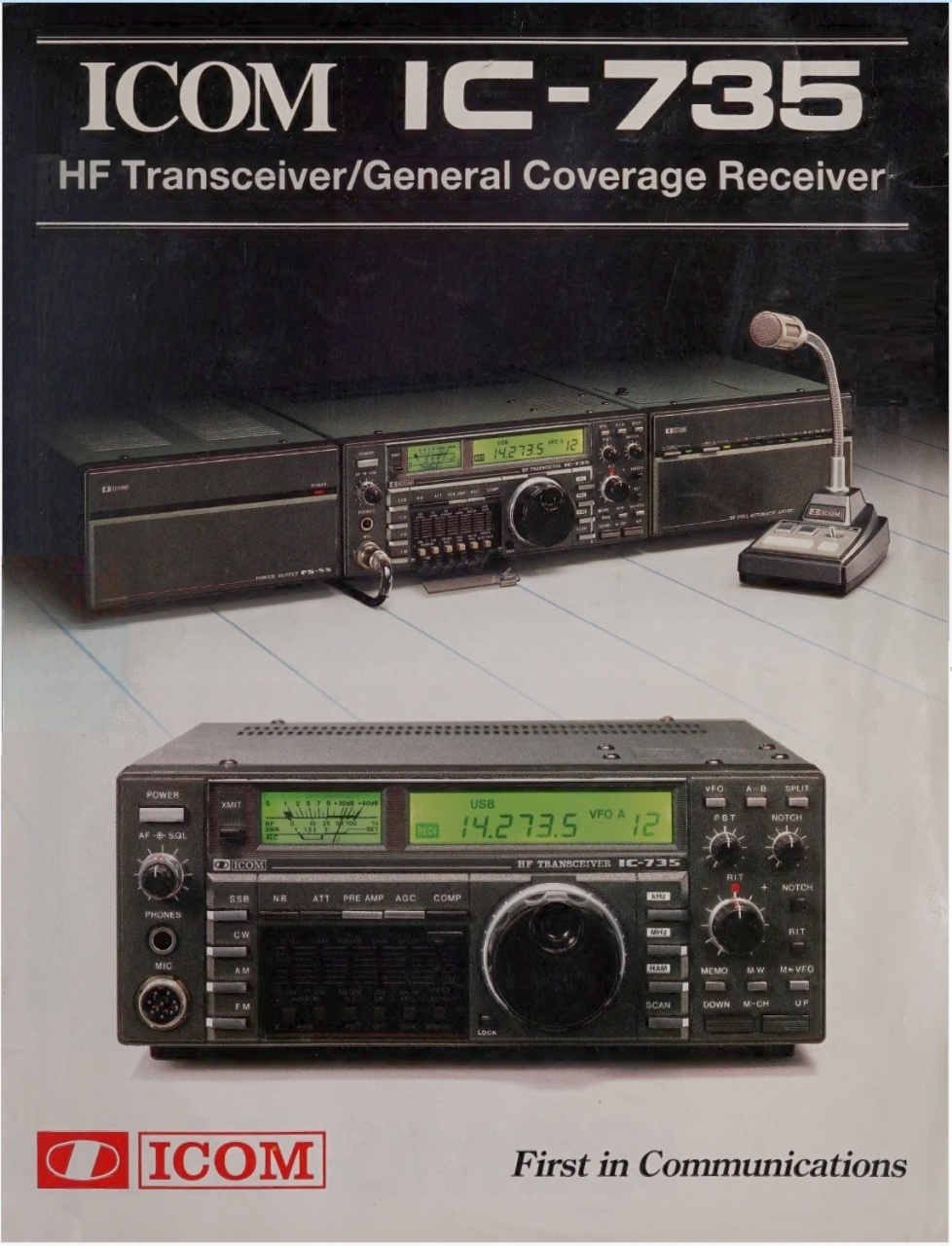

Icom IC-735 - Icom, Inoue Communication Equipment Corp. - Osaka, Giappone - 1985. L'IC-735 è un ricetrasmettitore amatoriale della Icom che a partire dalla seconda metà degli anni '80 ottenne un grande successo. L'apparato aveva dimensioni compatte il peso contenuto e poteva essere utilizzato sia in stazione fissa che mobile. L'RTX aveva la copertura completa delle gamme amatoriali in trasmissione, la copertura continua delle HF in ricezione (da 0,1 a 30 MHz) e operava nelle modalità: AM, FM, SSB e CW con potenza regolabile da 10 a 40 W in AM e da 10 a 100 W in tutti gli altri modi di trasmissione (FM, SSB e CW). Il ricevitore era a tripla conversione: la 1a MF operava a 70,45 MHz, la 2a MF a 9,01 MHz e la 3a MF a 455 kHz. La sensibilità arrivava a 1 µV in AM, 0,5 µV in FM e 0.15 µV in SSB/CW; la selettività era di 6 kHz in AM, 15 kHz in FM e 2,3 kHz in SSB/CW (in CW si poteva aggiungere il filtro stretto a 500 Hz o a 250 Hz). Grazie alle tre conversioni, all'elevato valore della prima MF e ai filtri a quarzo presenti nei circuiti la dinamica del ricevitore arrivava a 105 db, offrendo una ricezione pulita anche in presenza di forti disturbi. La sintonia del 735 era digitale con display a led luminosi a sei cifre, la radio disponeva di due VFO (A e B) che permettevano di operare facilmente in TX/RX in modalità split, inoltre disponeva di 12 memorie, mantenute da una batteria al litio, nelle quali si potevano memorizzare e richiamare con la semplice pressione dei tasti UP e DOWN le frequenze precedentemente registrate e le relative modalità operative. L'impedenza dell'antenna era di 50 Ohm con connettore SO239. L'alimentazione necessitava di una tensione continua di 13,8 Vcc e una corrente di 20 A in trasmissione a piena potenza. L'alimentatore dedicato era l'Icom PS-55 ma andava bene qualsiasi alimentatore stabilizzato che fornisse i 20 A o anche una batteria da auto da 12 Vcc. In ricezione il consumo era di 1,5 A max con l'uscita audio di 3 W su altoparlante (interno o esterno) con impedenza di 8 Ohm. Il microfono era da 600 Ohm di impedenza con connettore a 8 pin. Le dimensioni dell'IC735 erano: 24 x 9,4 x 27 cm e il peso era di 5 Kg. Ho acquistato l'IC-735 nel 1988 completo di microfono da tavolo IC-SM8, cuffie IC-HP1, altoparlante supplementare SP-7, alimentatore PS-55 ed dell'accordatore d'antenna automatico AT-150. Siccome il prezzo dell'intera stazione all'epoca era parecchio elevato, il venditore accettò di valutare il mio Yaesu FT-77 usato e il microfono Turner +3 abbinato (sig!). All'epoca andava di moda la gamma CB, l'FT-77 poteva essere facilmente modificato per operare in AM sui 6,5 e 27 MHz e inoltre il microfono Turner era ricercatissimo dai CB, così ottenni una buona riduzione sul prezzo. Con l'IC-735 e la mia vecchia antenna verticale Hi-Gain 14AVQ, riuscii ad ottenere in poco tempo il diploma WAC (Worked All Continents). Ricordo dei collegamenti sui 29 MHz in FM con stazioni in Vladivostok e in Giappone (propagazione incredibile in ionosfera per attività solare), molti altri collegamenti in SSB con stazioni russe sui 40 e 20 metri (cercavo di ottenere il diploma degli Oblast russi) e poi la Cina, il Sud Africa, l'Egitto, l'Arabia Saudita, l'Australia, il Giappone e le Americhe ecc, tutti i QSO erano confermati dalle cartoline QSL. Mentre sto scrivendo queste note sono ormai trascorsi 37 anni da quando ho acquistato questo RTX, ma anche se l'IC-735 ha subito qualche intervento di manutenzione, come la sostituzione delle lampadine del pannello frontale e la riparazione dell'encoder di sintonia, è sempre tornato perfettamente funzionante ed è rimasto presente nella mia stazione con prestazioni inalterate. E' davvero un buon apparato. © IK3HIA - 2025
Click on the images to enlarge Clicca sulle immagini per ingrandire

Icom IC-735 - Icom, Inoue Communication Equipment Corp. - Osaka, Japan - 1985. The IC-735 is an Icom amateur transceiver that achieved great success starting in the second half of the 1980s. The device was compact and lightweight and could be used in both fixed and mobile stations. The transceiver offered full amateur band coverage in transmission, continuous HF reception coverage (0.1 to 30 MHz), and operated in AM, FM, SSB, and CW modes, with adjustable power from 10 to 40 W in AM and from 10 to 100 W in all other transmission modes (FM, SSB, and CW). The receiver was triple-conversion: the 1st IF operated at 70.45 MHz, the 2nd IF at 9.01 MHz, and the 3rd IF at 455 kHz. Sensitivity reached 1 µV in AM, 0.5 µV in FM, and 0.15 µV in SSB/CW. The selectivity was 6 kHz in AM, 15 kHz in FM, and 2.3 kHz in SSB/CW (in CW it was possible to add a narrow filter at 500 Hz or 250 Hz). Thanks to the three conversions, the high value of the first IF, and the quartz filters in the circuits, the receiver's dynamic range reached 105 dB, offering clean reception even in the presence of strong interference. The 735's tuning was digital with a bright six-digit LED display. The radio had two VFOs (A and B) that allowed for easy TX/RX operation in split mode. It also had 12 memories, backed by a lithium battery, in which previously recorded frequencies and operating modes could be stored and recalled by simply pressing the UP and DOWN buttons. The antenna impedance was 50 Ohms with an SO239 connector. The power supply required a DC voltage of 13.8 Vdc and a current of 20 A in full-power transmission. The dedicated power supply was the Icom PS-55, but any regulated power supply capable of providing 20 A, or even a 12 Vdc car battery, would work. Receive consumption was 1.5 A max, with audio output of 3 W into a speaker (internal or external) with an 8-ohm impedance. The microphone had a 600-ohm impedance and an 8-pin connector. The IC735's dimensions were 9.49 x 3.7 x 10.71 inches, and it weighed 11.02 lb. I purchased the IC-735 in 1988 complete with the IC-SM8 desktop microphone, IC-HP1 headphones, SP-7 auxiliary speaker, PS-55 power supply, and the AT-150 automatic antenna tuner. Since the price of the entire station was quite high at the time, the seller agreed to appraise my used Yaesu FT-77 and the matching Turner +3 microphone (sig!). CB radio was all the rage at the time, the FT-77 could easily be modified for AM operation on 6.5 and 27 MHz, and the Turner microphone was highly sought by CB operators, so I got a significant discount. With the IC-735 and my old Hi-Gain 14AVQ vertical antenna, I quickly managed to obtain the WAC (Worked All Continents) certification. I remember some FM contacts on 29 MHz with stations in Vladivostok and Japan (incredible propagation in the ionosphere due to solar activity), many other SSB contacts with Russian stations on 40 and 20 meters (I was trying to obtain the Russian Oblast certification), and then China, South Africa, Egypt, Saudi Arabia, Australia, Japan, and the Americas, etc. All QSOs were confirmed by QSL cards. As I write these notes, 37 years have passed since I purchased this transceiver, but even though the IC-735 has undergone some maintenance, such as replacing the front panel bulbs and repairing the tuning encoder, it has always returned to perfect working order and has remained present in my station with unchanged performance. It truly is a good piece of equipment. © IK3HIA - 2025
