IK3HIA HOME PAGE Zenith Transoceanic mod. Royal 3000-1 * U.S.A. 1964 Zenith Radio Collection

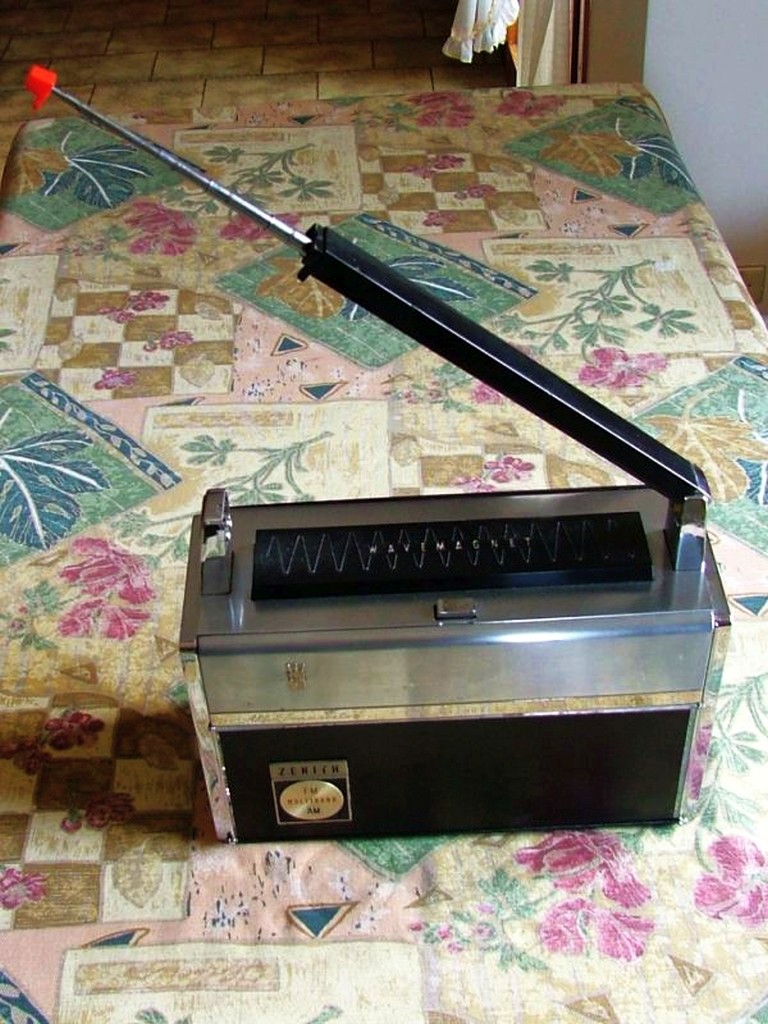

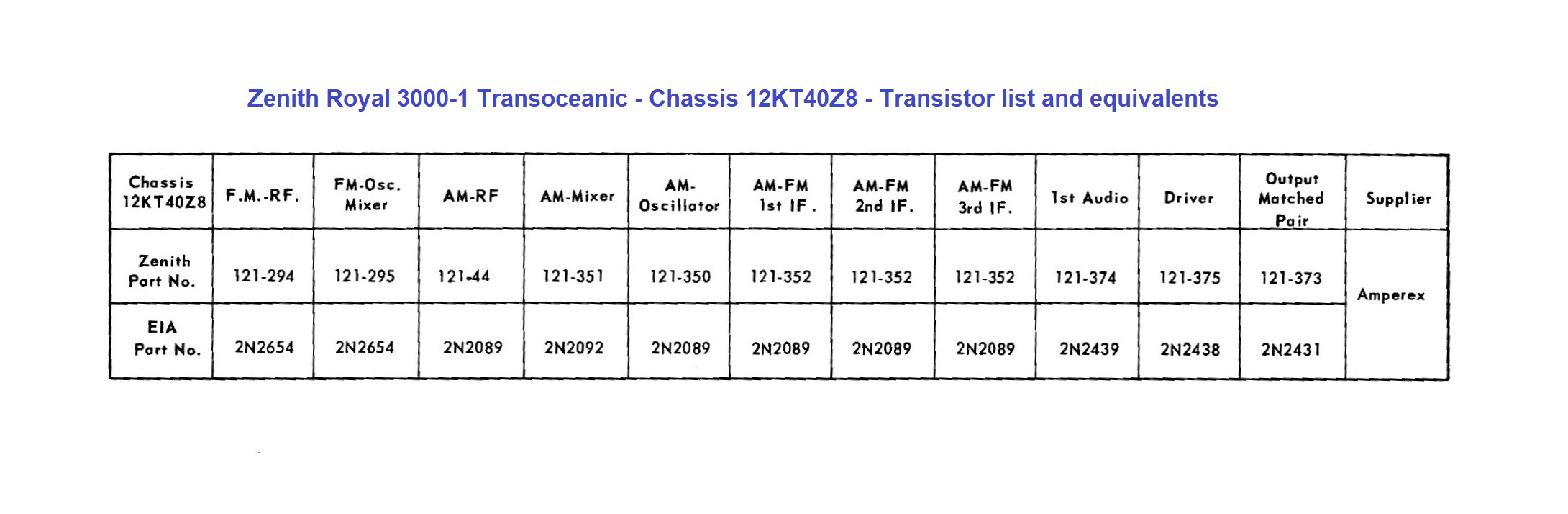

Zenith Transoceanic mod. Royal 3000-1 - USA 1964. With this model the portable receivers Transoceanic come with the  range FM (88 - 108 MHz) inserted, naturally remains Long-waves (200 to 400 KHz like in the model "1000-D"), Medium-wave (540 - 1600 kHz) and 7 range of Short waves (2 - 18,5 MHz), but in order to make space to the Modulated Frequency is eliminated a range of Short Waves (20,7 - 22,5 MHz) that existed instead  in the "1000". This Radio was constructed and commercialized in USA from 1964 to 1971 when came replaced from model 7000. Inside the case there is no more the detachable Wavemagnet antenna, but remains that one on the top of the case, arranged under the handle that contains always the rod antenna. The circuit comprise 12 transistor (the list is here),the intermediate frequencies are 10,7 MHz for the FM and 455 KHz for AM. The radio can be fed by batteries (9 x 1,5 V type D or LR20) or with an external source of voltage (12 V d.c.) through appropriate jack place on the left side. On the frontal panel there are the usual control knobs: tuning, on-off-volume and tone, switch for dial lamps and another for the Automatic Frequency Control in FM. The case is always metallic with extended chromium plated parts, but the finishes is in feint black skin. Regarding the previous models the aspect is diversified also for the thickening of the back cover, in order to contain the greater quantity of circuits due to the FM. Always "special" the sound that come from the small 4" loudspeaker, with 500 mW output power on 3,2 Ohm. The dimensions are 32 x 26 x 14 and the weight is approximately 6,2 Kg with batteries.
Click to enlarge Click to enlarge Click to enlarge Click to enlarge
Click to enlarge Click to enlarge Click to enlarge Click to enlarge
Click to enlarge Click to enlarge Click to enlarge Click to enlarge
Click to enlarge Click to enlarge Click to enlarge Click to enlarge
Click to enlarge Click to enlarge Click to enlarge Click to enlarge
Click to enlarge Click to enlarge Click to enlarge Click to enlarge
Click to enlarge Click to enlarge Click to enlarge Click to enlarge
Click to download the 300-1 Service manual (1359 KBytes)

Zenith Transoceanic mod. Royal 3000-1 - USA 1964. Con questo modello nei ricevitori portatili Transoceanic viene inserita la gamma FM (88 - 108 MHz), rimangono naturalmente le Onde Lunghe (200 to 400 KHz come nel  modello 1000-D), le Onde Medie (540 - 1600 kHz) e 7 gamme di Onde Corte (2 - 18,5 MHz), ma per fare spazio alla Frequenza Modulata viene eliminata una gamma di Onde Corte (20,7 - 22,5 MHz) che esisteva nel invece nel 1000.  Fu costruito e commercializzato in USA dal 1964 al 1971 quando venne sostituito dal modello 7000. Al suo interno non c'e' piu' l'antenna Wavemagnet staccabile ma rimane quella sulla parte superiore del mobile, disposta sotto la maniglia che contiene sempre l'antenna a stilo. Il circuito comprende 12 transistor (qui c'e' la lista), la frequenza intermedia e' di 10,7 MHz per la FM e di  455 KHz per l'AM. La radio oltre che dalle batterie (9 x 1,5 V tipo D o LR20) puo' essere alimentata da una sorgente esterna di tensione continua a 12 Vcc, tramite apposito jack posto sul lato sinistro. Sul pannello frontale ci sono le solite manopole di controllo sintonia, on-off-volume e tono, lo switch per la luce della scala e l'interruttore che seleziona il Controllo Automatico di Frequenza in FM.  Il mobile e' sempre metallico con estese parti cromate ma le finiture sono in finta pelle nera. Rispetto ai modelli precedenti l'aspetto si diversifica anche per l'ispessimento del coperchio posteriore, per contenere la maggiore quantita' di circuiti dovuta alla FM. Sempre "speciale" il suono che esce dal piccolo altoparlante da 10 cm, con una potenza di 500 mW su 3,2 Ohm. Le dimensioni sono 32 x 26 x 14 e il peso e' circa di 6,2 Kg con le batterie.
