Racal RA-1217 - Racal Engineering, Instruments, Electronics Ltd., Bracknell - U.K. - 1965. Il ricevitore Racal RA-1217 era un discendente a transistor del famoso Racal RA-17 a valvole, e il diretto successore del più ingombrante RA-217 già a semiconduttori, del quale utilizzava tutte le soluzioni meccaniche (sintonia) e circuitali, prima fra tutte il Loop Wadley, che gli permetteva una sintonia continua da 980 kHz a 30 MHz nelle modalità AM, USB e LSB senza commutazkoni di bobine o quarzi. Negli anni '60 e 70' il ricevitore, come i suoi predecessori e successori, era utilizzato per scopi civili e militari e veniva prodotto anche negli USA con la sigla RA-6217 dalla Racal Communications Inc., Silver Springs MA, US. Il ricevitore ha il mobile metallico fatto a parallelepipedo adatto per essere montato su un rack, la sintonia è meccanica con le frequenze che vengono impostate da due grosse manopole, quella di sinistra opera su due cifre per i MHz da 0 a 30, quella di destra imposta i kHz con quattro cifre, delle quali quella più a destra ha delle divisioni che permettono una accuratezza di sintonia di 200 Hz. Un circuito stabilizzato a quarzo, se inserito, fornisce un segnale di calibrazione ogni 100 kHz. L'impedenza d'antenna è di 75 Ohm mentre la larghezza di banda (selettività) può essere regolata a 8 kHz, 3 kHz oppure 200 Hz con l'inserimento di appositi filtri sulla Frequenza Intermedia. L'uscita audio è di 10 mW su 600 Ohm (all'inizio della produzione fino a una certa matricola l'uscita audio era di 1 W su 15 Ohm). Il segnale audio da 10 mW è prelevabile dal jack "phones" da 6 mm posto sul pannello frontale oppure (10 mW o 1 W se presente la scheda) dal connettore rotondo a 12 pin posto sul pannello posteriore. Un deviatore situato sotto lo strumentino centrale può selezionare la misura del segnale a Radio Frequenza oppure l'intensità dell'uscita Audio. L'alimentazione può avvenire tramite rete elettrica 100-125 o 200-250 Vac oppure a batterie/alimentatori con tensioni continue selezionabili da 9 a 30 Vdc. Le dimensioni del RA-1217 sono: 48 x 89 x 40 cm e il peso è di 13.6 kg. © IK3HIA, 2004 - 2025.
Operators manual	Maintenance manual

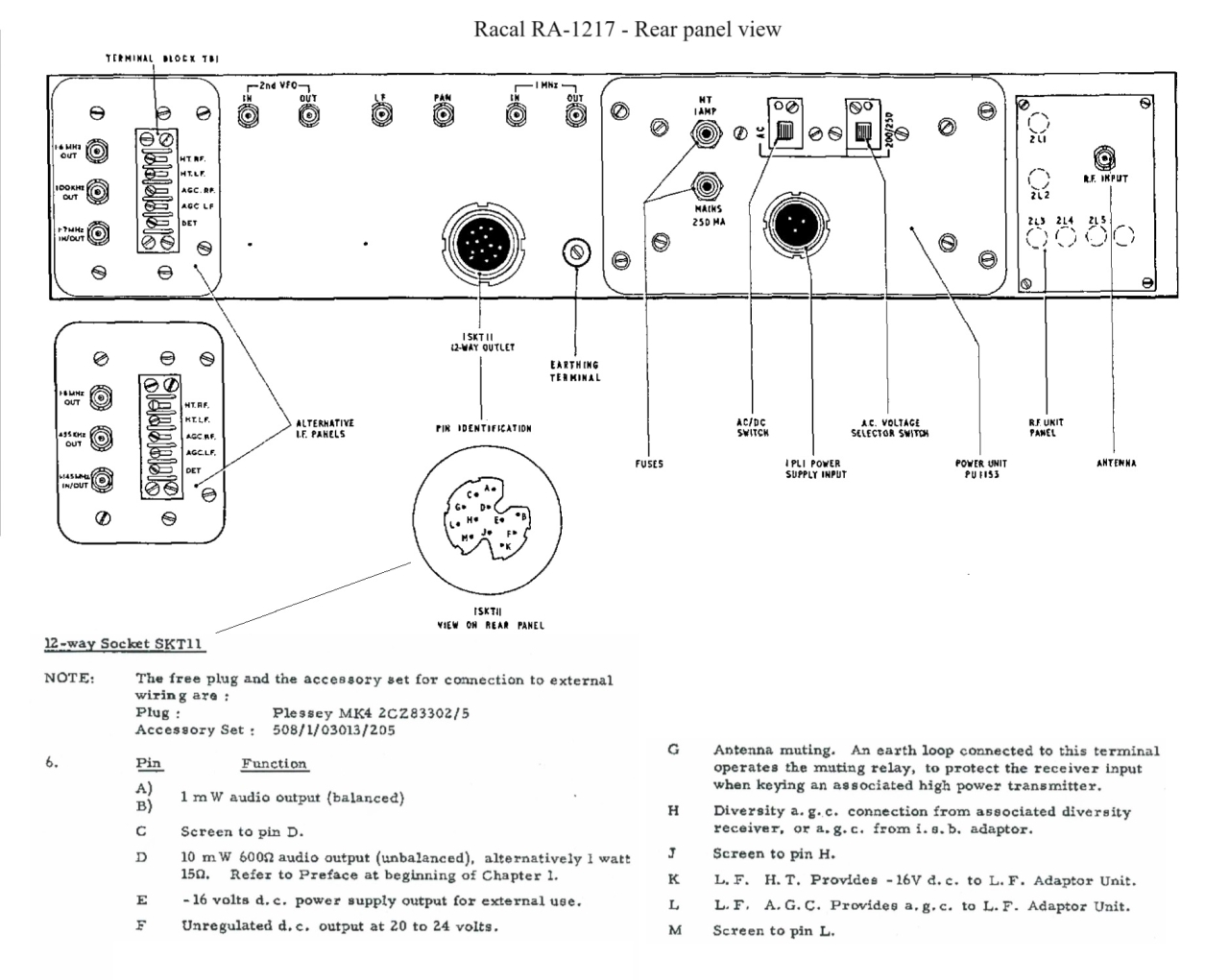

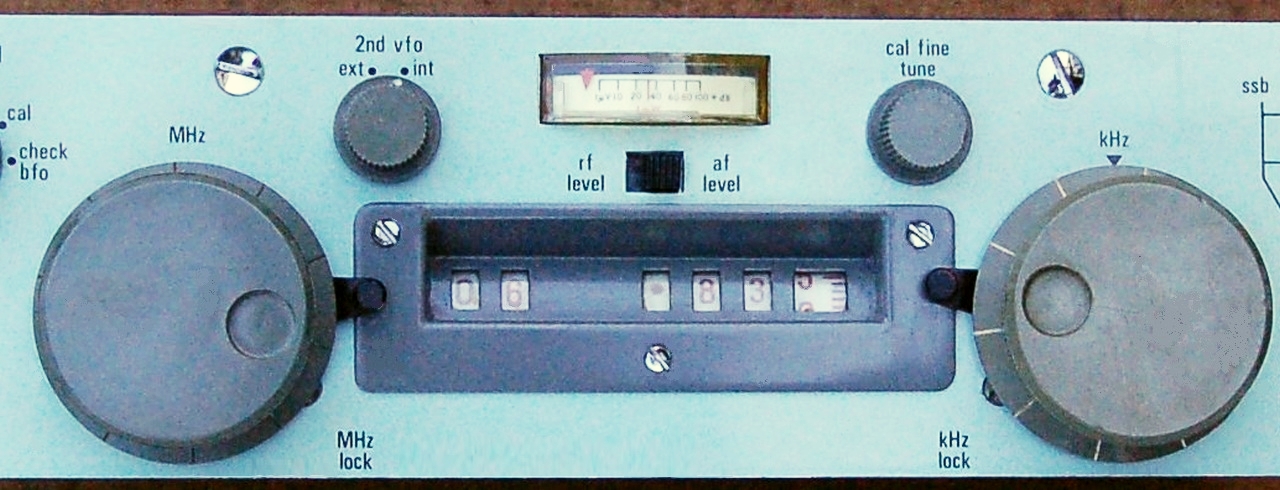

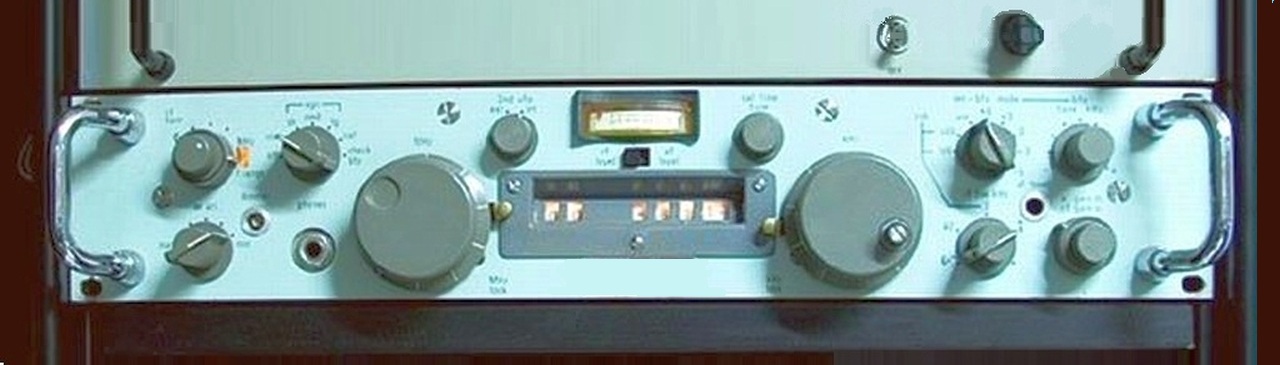

Racal RA-1217 - Racal Engineering, Instruments, Electronics Ltd., Bracknell, U.K. - 1965. The Racal RA-1217 receiver was a transistor descendant of the famous Racal RA-17 vacuum tube receiver and the direct successor to the bulkier, semiconductor-based RA-217. He used all the features of his predecessor, mechanical (tuning) and circuitry, primarily the Wadley Loop, which allowed continuous tuning from 980 kHz to 30 MHz in AM, USB, and LSB modes without switching coils or crystals. In the 1960s and 1970s, the receiver, like its predecessors and successors, was used for civilian and military purposes and was also manufactured in the USA under the designation RA-6217 by Racal Communications Inc., Silver Springs, MA, USA. The receiver has a metal, parallelepiped-shaped cabinet suitable for rack mounting. The tuning is mechanical, with frequencies set by two large knobs: the left one move two digits for MHz from 0 to 30, and the right one sets the kHz with four digits, the rightmost of which has divisions that allow a tuning accuracy of 200 Hz. A quartz-stabilized circuit, if activated, provides a calibration signal every 100 kHz. The antenna impedance is 75 ohms, while the bandwidth (selectivity) can be selected at 8 kHz, 3 kHz, or 200 Hz with the addition of appropriate IF filters. The audio output is 10 mW into 600 ohms (at the beginning of production, up to a certain serial number, the audio output was 1 W into 15 ohms). The 10 mW audio signal can be drawn from the 6 mm "phones" jack on the front panel or (10 mW or 1 W if the card is present) from the 12-pin round connector on the rear panel. A switch located under the central meter can select either RF signal measurement or audio output intensity. Power can be supplied via a 100-125 or 200-250 VAC mains supply or by batteries/power supplies with selectable DC voltages from 9 to 30 VDC. The RA-1217's dimensions are 19 x 3.5 x 16 inches, and it weighs is 29 lb 15.3 oz. © IK3HIA, 2004 - 2025.
